標題: proteus仿真困惑 [打印本頁]
作者: xzk123    時間: 2021-10-14 21:20
標題: proteus仿真困惑
      用proteus仿真時發現一個奇怪的現象，用四個NPN三極管驅動四位共陽數碼管，當四個三極管C極懸空時，仿真顯示正常，把四個三極管C極連到VCC上時，仿真顯示就不正常，但單機程序運行是正常的.
作者: 一片一城    時間: 2021-10-14 23:29
你把仿真圖貼上來才好讓大家?guī)湍憧纯磫栴}出在哪里。
作者: xzk123    時間: 2021-10-15 03:58
標題: proteus仿真困惑
      用proteus仿真時發現一個奇怪的現象，用四個NPN三極管驅動四位共陽數碼管，當四個三極管C極懸空時，仿真顯示正常，把四個三極管C極連到VCC上時，仿真顯示就不正常，但單機程序運行是正常的.

原圖尺寸 168.62 KB, 下載次數: 59

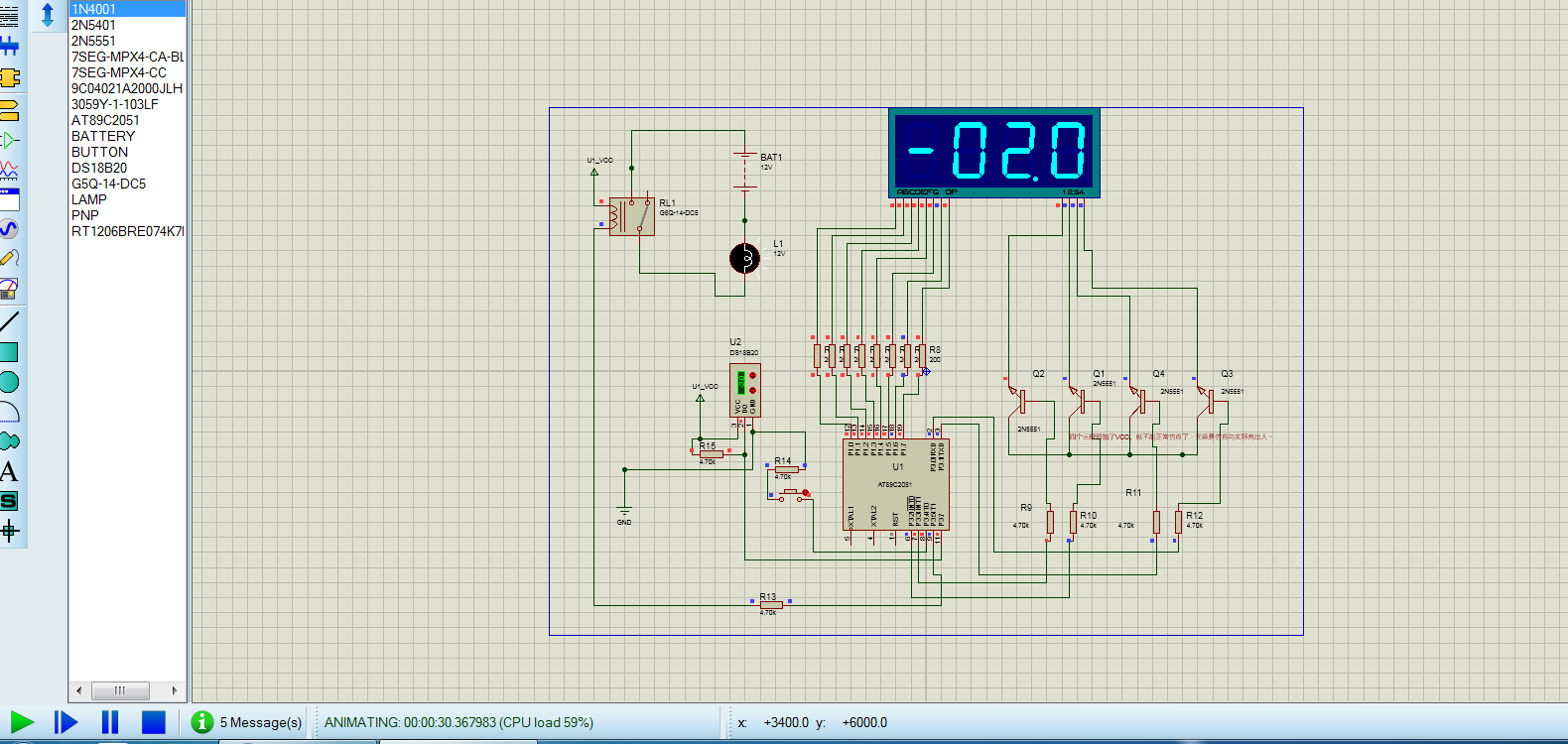

這個仿真時加了VCC供電給四個三極管C極，顯示不正常。

這個仿真時加了VCC供電給四個三極管C極，顯示不正常。


原圖尺寸 98.24 KB, 下載次數: 49

這是沒有加VCC到C極的，仿真顯示正常。

這是沒有加VCC到C極的，仿真顯示正常。

作者: xuyaqi    時間: 2021-10-15 09:22

引用:

xzk123 發表于 2021-10-15 03:58
用proteus仿真時發現一個奇怪的現象，用四個NPN三極管驅動四位共陽數碼管，當四個三極管C極懸空時， ...

共陽驅動應該用pnp這樣：

作者: liuxuhe    時間: 2021-10-15 09:46
我也遇見過  仿真和實際實物有區別的  和樓上一樣 加下拉   另外  你的驅動電阻太大了
作者: xzk123    時間: 2021-10-15 19:32
多謝大家，學習一下，參考測試下。
