標題: 以晶體管作為恒流源得到鋸齒波 Multisim仿真電路圖 [打印本頁]
作者: 藍柚子    時間: 2022-3-25 09:08
標題: 以晶體管作為恒流源得到鋸齒波 Multisim仿真電路圖
我是在網上找了一個經典電路，然后用Multisim進行仿真的，這里很感謝網友的幫忙，最后解決了鋸齒波的問題。
下面第一張圖是網圖，可我現在需要的供電是5V電壓，所以對一些參數進行了修改。右邊就是我修改后仿真得到的鋸齒波形。
另外，附件上傳了Multisim仿真工程文件，電腦安裝了Multisim即可仿真。
打個廣告：自己建了一個群，歡迎大家加入，有問題能互幫互助

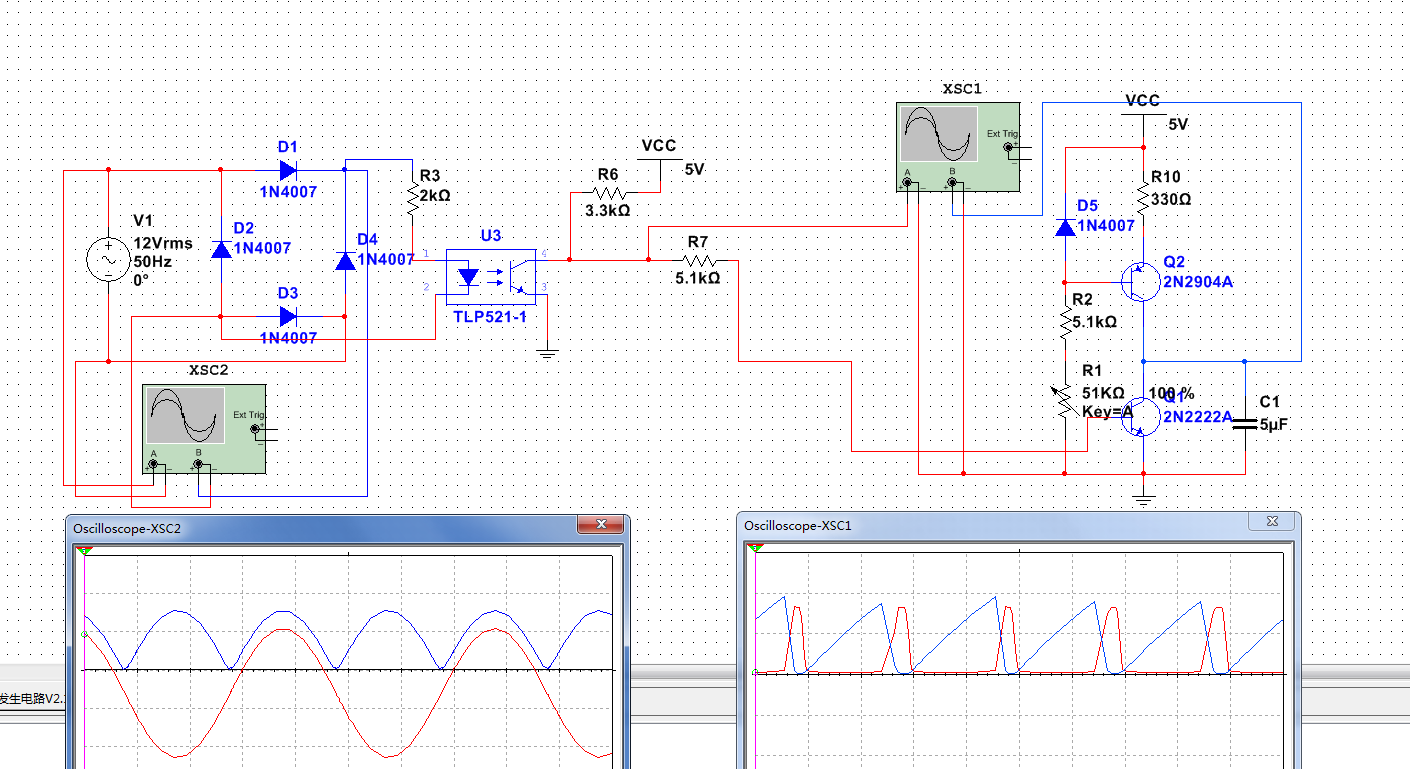

仿真原理圖如下（Multisim仿真工程文件可到本帖附件中下載）

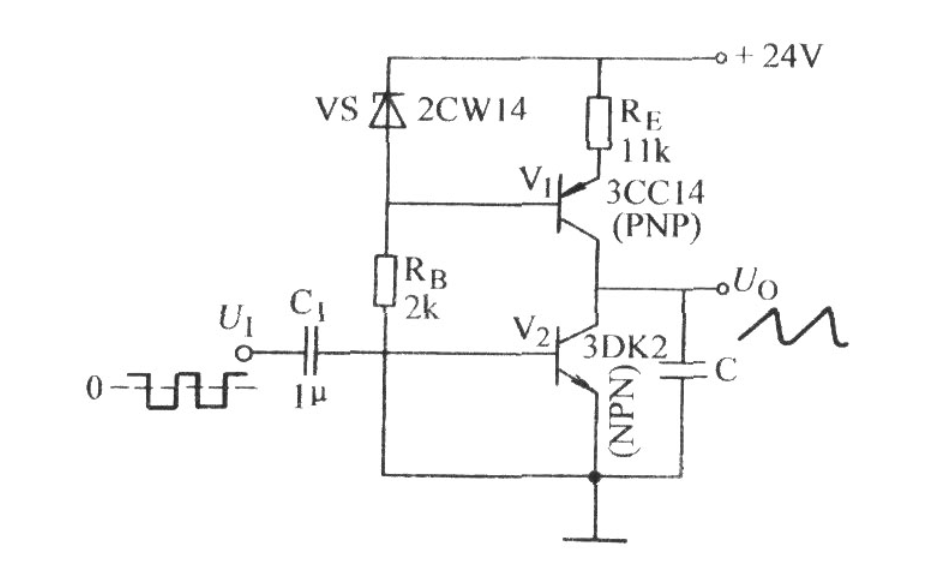

電路原理圖如下：

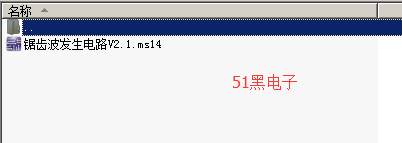

鋸齒波發生電路V2.1.rar

855.48 KB, 下載次數: 14, 下載積分: 黑幣 -5

作者: taotie    時間: 2022-3-26 10:49
小老弟呀~圖中的D5應該是6~7.5v的穩壓管，不是1N4007整流管。
作者: 藍柚子    時間: 2022-4-1 00:22
taotie 發表于 2022-3-26 10:49
小老弟呀~圖中的D5應該是6~7.5v的穩壓管，不是1N4007整流管。

謝謝指正，這就去改。
作者: wifen    時間: 2022-5-4 15:22
鋸齒波可以用比較器來做
作者: jimtien    時間: 2022-5-5 09:07
看產生的三角波，有兩個缺點，一是線性度不好，二是轉角處圓弧，前者是沒有用穩壓管（構成恒流源），后者是全波整流波形驅動問題，應該整形為方波再進行積分轉換成三角波
