基于沁恒的方案J45轉串口方案設計

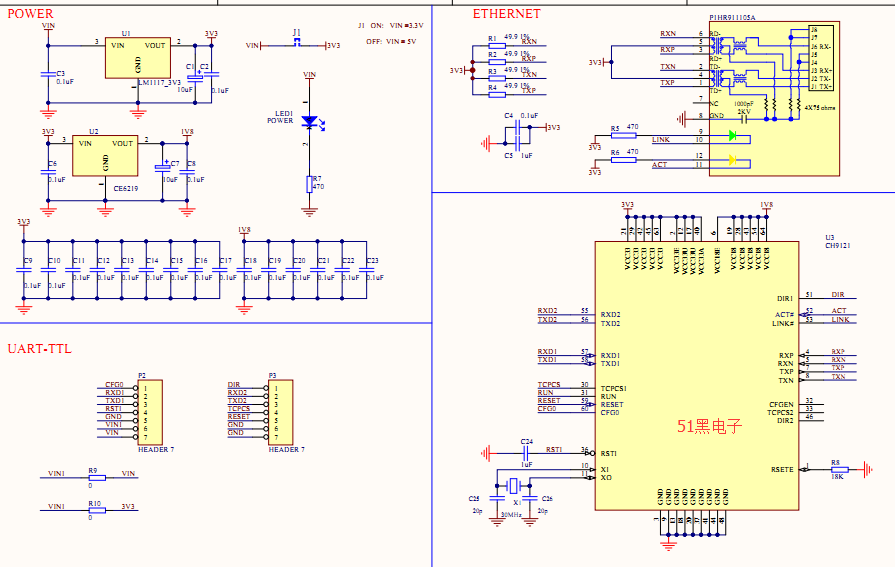

電路原理圖如下：


1.概述
CH9121支持兩種方式進入串口配置模式,使用端口1的串口：
（1）硬件CFG0引腳拉低進入，當CFG0引腳檢測到低電平時，CH9121串口數據會作為配置命令，CFG0 引腳拉高退出配置模式，發送配置命令波特率固定 9600bps。
（2）串口協商方式（需要先通過網絡配置軟件開啟）進入串口配置模式。當串口空閑時間達到 500ms 時，CH9121 收到的串口數據與{0x55,0xaa,0x5a}對比，對比成功，CH9121 會回復一字節：0xa5，500ms 時間內收到應答數據 0xa5 后，發送 0xa5 確認進入配置模式。中途任何一個環節的數據比對出錯，則認為這些數據位正常的串口數據，并將這部分?jǐn)?shù)據通過串口發往網絡端，發送配置命令波特率為串口實際設置的波特率。

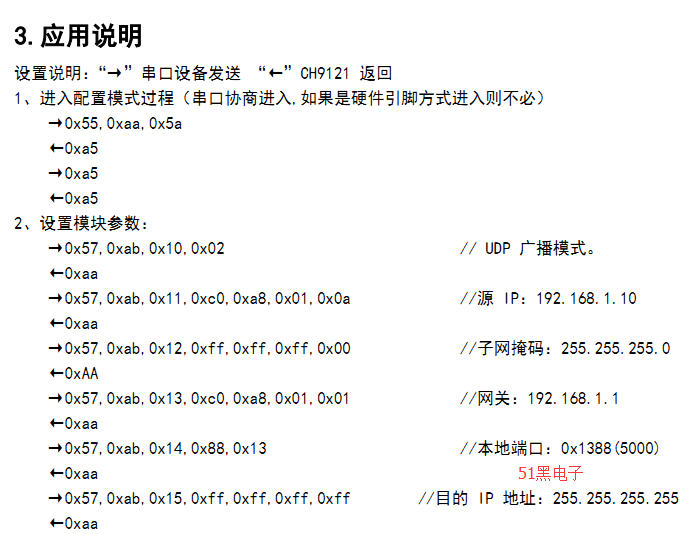

2.命令碼





CH9121EVT.ZIP
