標題: 運算放大器放大電流方法

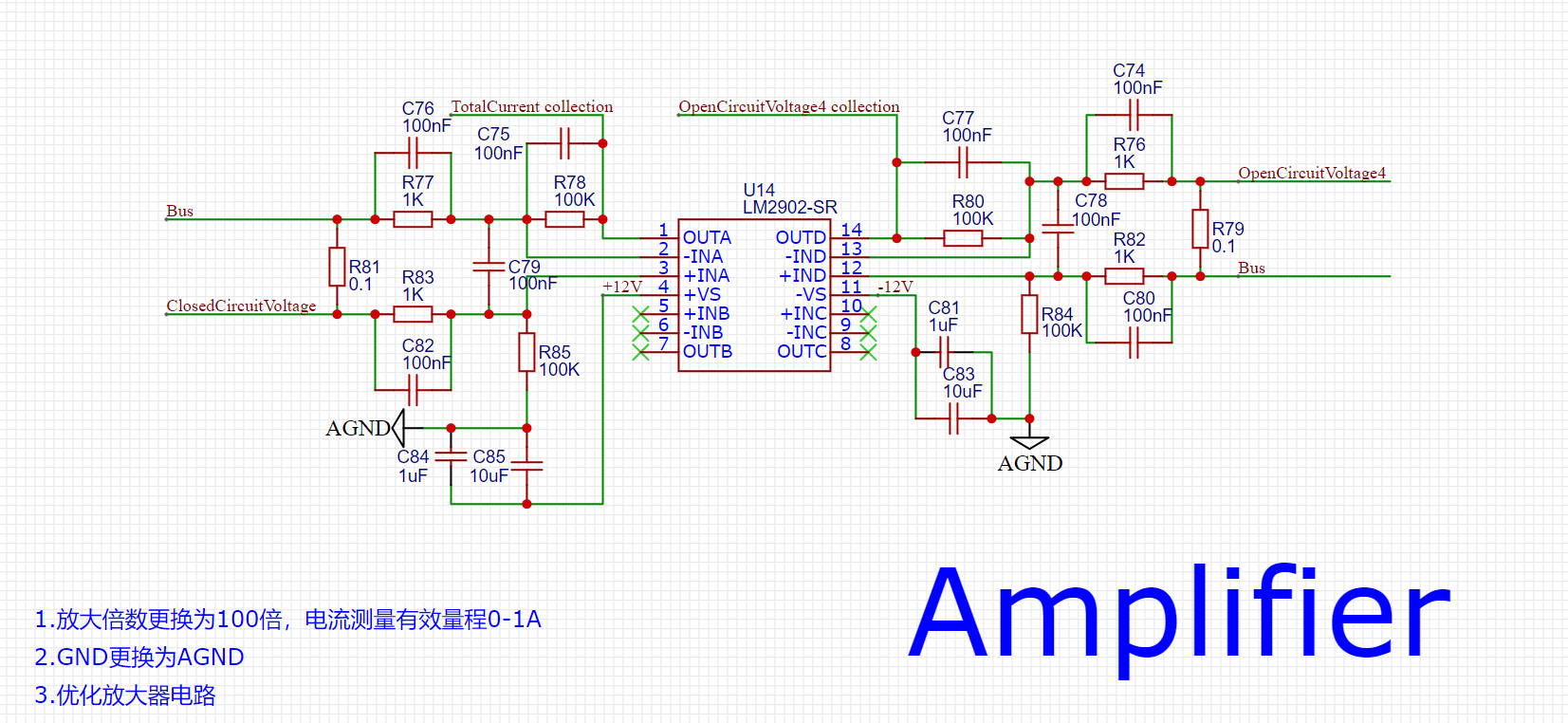

　　分析一個大家接觸得較多的電路。很多控制器接受來自各種檢測儀表的0~20mA或4~20mA電流，電路將此電流轉換成電壓后再送ADC轉換成數字信 號，圖九就是這樣一個典型電路。如圖4~20mA電流流過采樣100Ω電阻R1，在R1上會產生0.4~2V的電壓差。由虛斷知，運放輸入端沒有電流流 過，則流過R3和R5的電流相等，流過R2和R4的電流相等。故：

　　(V2-Vy)/R3 = Vy/R5 ……a
　　(V1-Vx)/R2 = (Vx-Vout)/R4 ……b
　　由虛短知： Vx = Vy ……c
　　電流從0~20mA變化，則V1 = V2 + (0.4~2) ……d
　　由cd式代入b式得(V2 + (0.4~2)-Vy)/R2 = (Vy-Vout)/R4 ……e
　　如果R3=R2，R4=R5，則由e-a得Vout = -(0.4~2)R4/R2 ……f
　　圖九中R4/R2=22k/10k=2.2，則f式Vout = -(0.88~4.4)V，
　　即是說，將4~20mA電流轉換成了-0.88 ~ -4.4V電壓，此電壓可以送ADC去處理。
　　注：若將圖九電流反接既得   Vout = +(0.88~4.4)V




作者: hhh402    時間: 2022-11-2 20:48
小白才會使用放大電路，其實4-20ma轉電壓只需要一個采樣電阻就夠了，使用放大電路多余還影響精度。采樣電阻根據ADC芯片的參考電壓來選擇：2.5V選120歐姆，3.3V選160歐姆，5V選250歐姆。
