標題: 單片機智能溫控風扇程序Proteus仿真原理圖 18B20+直流電機

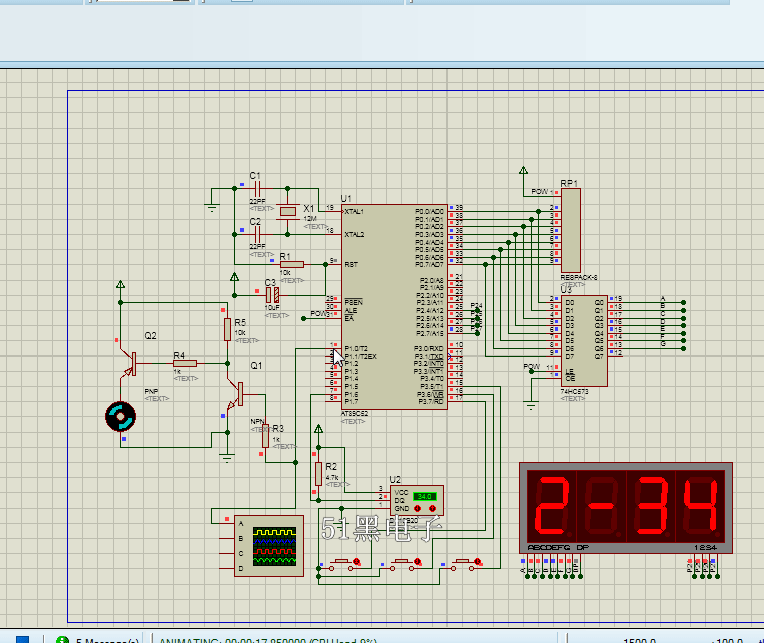

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機源程序如下:
  1. #include <reg51.h>
  2. unsigned char code seg7code[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,
  3.                        0x07,0x7f,0x6f};
  4. code unsigned char seg7codeB[]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,
  5.                                0xfd,0x87,0xff,0xef,0x00}; //帶小數點的共陰數碼管段碼

  7. sbit DQ=P3^5; //數據傳輸線接單片機的相應的引腳
  8. sbit motor = P3^0;
  9. sbit up = P3^1;
  10. sbit down = P3^2;

  12. unsigned char count0 = 50;
  13. unsigned char count1 = 0;
  14. unsigned char PWM = 50;

  16. unsigned char tempL=0;         //設全局變量
  17. unsigned char tempH=0;
  18. unsigned int sdata;                //測量到的溫度的整數部分
  19. unsigned char xiaoshu1; //小數第一位
  20. unsigned char xiaoshu2; //小數第二位
  21. unsigned char xiaoshu;  //兩位小數
  22. bit  fg=1;              //溫度正負標志
  23. void delay(unsigned char i)
  24. {
  25.          for(i;i>0;i--);
  26. }
  27. void delay1ms(int n)
  28. {
  29.          unsigned char i;
  30.          for(i=124*n;i>0;i--);  //延時124*8+10=1002us
  31. }
  32. void Init_DS18B20(void)
  33. {
  34.         unsigned char x=0;
  35.         DQ=1; //DQ先置高
  36.         delay(8); //稍延時
  37.         DQ=0; //發送復位脈沖
  38.         delay(80); //延時（>480us)
  39.         DQ=1; //拉高數據線
  40.         delay(5); //等待（15~60us)
  41.         x=DQ; //用X的值來判斷初始化有沒有成功，18B20存在的話X=0，否則X=1
  42.         delay(20);
  43. }
  44. ReadOneChar(void)  //主機數據線先從高拉至低電平1us以上，再使數據線升為高電平，從而產生讀信號
  45. {
  46.         unsigned char i=0; //每個讀周期最短的持續時間為60us，各個讀周期之間必須有1us以上的高電平恢復期
  47.         unsigned char dat=0;
  48.         for (i=8;i>0;i--) //一個字節有8位
  49.         {
  50.                 DQ=1;
  51.                 delay(1);
  52.                 DQ=0;
  53.                 dat>>=1;            //數據移位
  54.                 DQ=1;
  55.                 if(DQ)
  56.                 dat|=0x80;            //得讀取數據線得到一個狀態
  57.                 delay(4);
  58.         }
  59.         return(dat);
  60. }
  61. void WriteOneChar(unsigned char dat)
  62. {
  63.         unsigned char i=0; //數據線從高電平拉至低電平，產生寫起始信號。15us之內將所需寫的位送到數據線上，
  64.         for(i=8;i>0;i--) //在15~60us之間對數據線進行采樣，如果是高電平就寫1，低寫0發生。
  65.         {
  66.                 DQ=0; //在開始另一個寫周期前必須有1us以上的高電平恢復期。
  67.                 DQ=dat&0x01;  //按低位發送數據
  68.                 delay(5);
  69.                 DQ=1;
  70.                 dat>>=1;
  71.         }
  72.         delay(4);
  73. }
  74. void ReadTemperature(void)
  75. {
  76.         Init_DS18B20(); //初始化
  77.         WriteOneChar(0xcc); //跳過讀序列號的操作
  78.         WriteOneChar(0x44); //啟動溫度轉換
  79.         delay(125); //轉換需要一點時間，延時
  80.         Init_DS18B20(); //初始化
  81.         WriteOneChar(0xcc); //跳過讀序列號的操作
  82.         WriteOneChar(0xbe); //讀溫度寄存器（頭兩個值分別為溫度的低位和高位）
  83.         tempL=ReadOneChar(); //讀出溫度的低位LSB
  84.         tempH=ReadOneChar(); //讀出溫度的高位MSB
  85.
  86.         if(tempH>0x7f)      //最高位為1時溫度是負
  87.         {
  88.                  tempL=~tempL;         //補碼轉換，取反加一
  89.                  tempH=~tempH+1;
  90.                  fg=0;      //讀取溫度為負時fg=0
  91.         }
  92.         sdata = tempL/16+tempH*16;      //整數部分
  93.         xiaoshu1 = (tempL&0x0f)*10/16; //小數第一位
  94.         xiaoshu2 = (tempL&0x0f)*100/16%10;//小數第二位
  95.         xiaoshu=xiaoshu1*10+xiaoshu2; //小數兩位
  96. }
  97. void Led(unsigned int date)
  98. {
  99.         P1=0xfb;     //P1.0=0，選通第一位
  100.         P0=seg7code[date/10];  //十位數，查表，輸出
  101.         delay1ms(1);

  103.         P1=0xfd;     //P1.1=0,選通第二位，個位數
  104.         P0=seg7codeB[date%10];
  105.         delay1ms(1);
  106.
  107.         P1=0xfe;     //P1.2=0,選通第三位，小數點第一位
  108.         P0=seg7code[xiaoshu1];
  109.         delay1ms(1);

  111.                 P1=0xf7;     //P1.3=0,選通第四位
  112.         P0=0x58;
  113.         delay1ms(1);
  114. }

  116. void main()
  117. {
  118.         unsigned int i;
  119.         while(1)
  120.         {
  121.             ReadTemperature();
  122.             for(i=0;i<20;i++)
  123.             {
  124.                     Led(sdata);
  125.             }
  126.         }
  127. }

  129. void Timer0_int(void) interrupt 1
  130. {
  131.         TR0 = 0;
  132.         TL0 = (65536-1000) % 256;
  133.         TH0 = (65536-1000) / 256 ;
  134.         TR0 = 1;
  135.         if(++count1 < count0)
  136.   {
  137.     PWM = 1;
  138.   }
  139.     else
  140.     PWM = 0;

  142.     if(count1 >= 100)
  143.     {
  144.     count1=0;
  145.     }
  146. }
復制代碼

Keil代碼與Proteus仿真2個文件下載:
仿真代碼.7z (676.96 KB, 下載次數: 66)
