標題: [完結撒花]移植ST7789V代碼從單片機到Cortex-M4 LCD出現雪花屏 [打印本頁]
作者: 余金渠    時間: 2022-5-3 19:58
標題: [完結撒花]移植ST7789V代碼從單片機到Cortex-M4 LCD出現雪花屏
本帖最后由 余金渠 于 2022-5-4 13:02 編輯

五一調試了以前買的LCD屏淘寶鏈接
商家給的資料只有51的我用51測試可以正常顯示于是乎我想移植到HC32F460(Cortex-M4)中不過調試了2天半只是得到了個雪花屏的結果。
由于手上沒有合適的拍攝工具只能給張差不多的圖片

而且這是在初始化階段就會出現的而不是調用顯示字符函數時出現的,我初始化的參數全是照著51代碼寫的不知道是不是對齊的問題
后天就要去學校了在此把代碼發出，不要求各位大佬給出完整解決方案,給個思路就行用以幫助我在下周的調試。希望能得到大家的回復。
我把代碼和商家給的資料放在百度網盤了就不站論壇的空間了
鏈接：https://pan.baidu.com/s/1tMcx3yPxhYUFOMei0TagDQ
提取碼：jgr4

還有初始化單片機代碼貼在下面
  1. #include "lcd_init.h"


  4. void LCD_GPIO_Init(void)
  5. {
  6.         stc_port_init_t stcPortInit;
  7.     /* configuration structure initialization */
  8.     MEM_ZERO_STRUCT(stcPortInit);

  10.     stcPortInit.enPinMode = Pin_Mode_Out;
  11.     stcPortInit.enExInt = Enable;
  12.     stcPortInit.enPullUp = Enable;

  14. //    PORT_Init(LCD_PIN_PORT , LCD_BLK_PIN | LCD_RST_PIN | LCD_DC_PIN | LCD_SCLK_PIN | LCD_MOSI_PIN
  15. //        | LCD_CS_PIN, &stcPortInit);
  16.         PORT_Init(LCD_PIN_PORT , LCD_BLK_PIN | LCD_RST_PIN | LCD_DC_PIN , &stcPortInit);

  18.         PORT_Unlock();
  19.     M4_PORT->PSPCR  = 0x0Bu;
  20.     PORT_Lock();

  22.     LCD_BLK_Clr();

  24. }


  27. /******************************************************************************
  28.       函數說明：LCD串行數據寫入函數
  29.       入口數據：dat  要寫入的串行數據
  30.       返回值：  無
  31. ******************************************************************************/
  32. void LCD_Writ_Bus(u8 dat)
  33. {
  34. //          u8 i;
  35. //      LCD_DC_Set();
  36. //      LCD_CS_Clr();
  37. //      for(i=0;i<8;i++)
  38. //      {
  39. //      if(dat&0x80)
  40. //      {
  41. //      LCD_MOSI_Set();
  42. //      }
  43. //      else LCD_MOSI_Clr();
  44. //      LCD_SCLK_Clr();
  45. //      LCD_SCLK_Set();
  46. //      dat<<=1;
  47. //      }
  48. //
  49. //      LCD_CS_Set();

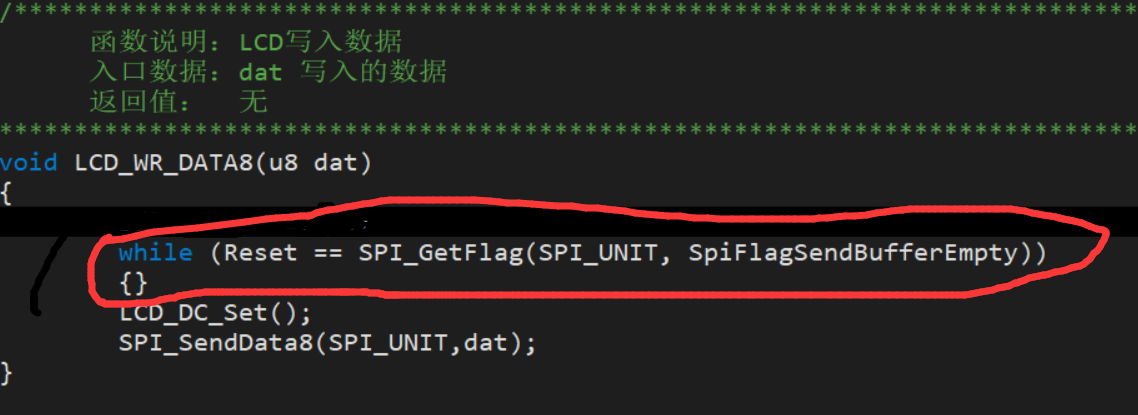

  50.                 while (Reset == SPI_GetFlag(SPI_UNIT, SpiFlagSendBufferEmpty))
  51.         {}
  52.                 SPI_SendData8(SPI_UNIT,dat);
  53. }


  56. /******************************************************************************
  57.       函數說明：LCD寫入數據
  58.       入口數據：dat 寫入的數據
  59.       返回值：  無
  60. ******************************************************************************/
  61. void LCD_WR_DATA8(u8 dat)
  62. {
  63.         LCD_DC_Set();
  64.         LCD_Writ_Bus(dat);
  65. }


  68. /******************************************************************************
  69.       函數說明：LCD寫入數據
  70.       入口數據：dat 寫入的數據
  71.       返回值：  無
  72. ******************************************************************************/
  73. void LCD_WR_DATA(u16 dat)
  74. {
  75.         LCD_Writ_Bus(dat>>8);
  76.         LCD_Writ_Bus(dat);
  77. }


  80. /******************************************************************************
  81.       函數說明：LCD寫入命令
  82.       入口數據：dat 寫入的命令
  83.       返回值：  無
  84. ******************************************************************************/
  85. void LCD_WR_REG(u8 dat)
  86. {
  87.         LCD_DC_Clr();//寫命令
  88.         LCD_Writ_Bus(dat);
  89. }


  92. /******************************************************************************
  93.       函數說明：設置起始和結束地址
  94.       入口數據：x1,x2 設置列的起始和結束地址
  95.                 y1,y2 設置行的起始和結束地址
  96.       返回值：  無
  97. ******************************************************************************/
  98. void LCD_Address_Set(u16 x1,u16 y1,u16 x2,u16 y2)
  99. {
  100.                 LCD_WR_REG(0x2a);//列地址設置
  101.                 LCD_WR_DATA(x1);
  102.                 LCD_WR_DATA(x2);
  103.                 LCD_WR_REG(0x2b);//行地址設置
  104.                 LCD_WR_DATA(y1);
  105.                 LCD_WR_DATA(y2);
  106.                 LCD_WR_REG(0x2c);//儲存器寫
  107. }

  109. /******************************************************************************
  110.       函數說明：LCD初始化函數
  111.       入口數據：無
  112.       返回值：  無
  113. ******************************************************************************/
  114. void LCD_Init(void)
  115. {
  116.   if(Chip_Selection==0)  //初始化ILI9341
  117.         {
  118.         LCD_GPIO_Init();//初始化GPIO
  119.
  120.         LCD_RES_Clr();//復位
  121.         Ddl_Delay1ms(50);
  122.         LCD_RES_Set();
  123.         Ddl_Delay1ms(50);
  124.
  125.         LCD_BLK_Set();//打開背光
  126.         Ddl_Delay1ms(50);
  127.
  128.         //************* Start Initial Sequence **********//
  129.         LCD_WR_REG(0x11); //Sleep out
  130.         Ddl_Delay1ms(60);             //Delay 60ms
  131.         //************* Start Initial Sequence **********//
  132.         LCD_WR_REG(0xCF);
  133.         LCD_WR_DATA8(0x00);
  134.         LCD_WR_DATA8(0xC1);
  135.         LCD_WR_DATA8(0X30);
  136.         LCD_WR_REG(0xED);
  137.         LCD_WR_DATA8(0x64);
  138.         LCD_WR_DATA8(0x03);
  139.         LCD_WR_DATA8(0X12);
  140.         LCD_WR_DATA8(0X81);
  141.         LCD_WR_REG(0xE8);
  142.         LCD_WR_DATA8(0x85);
  143.         LCD_WR_DATA8(0x00);
  144.         LCD_WR_DATA8(0x79);
  145.         LCD_WR_REG(0xCB);
  146.         LCD_WR_DATA8(0x39);
  147.         LCD_WR_DATA8(0x2C);
  148.         LCD_WR_DATA8(0x00);
  149.         LCD_WR_DATA8(0x34);
  150.         LCD_WR_DATA8(0x02);
  151.         LCD_WR_REG(0xF7);
  152.         LCD_WR_DATA8(0x20);
  153.         LCD_WR_REG(0xEA);
  154.         LCD_WR_DATA8(0x00);
  155.         LCD_WR_DATA8(0x00);
  156.         LCD_WR_REG(0xC0); //Power control
  157.         LCD_WR_DATA8(0x1D); //VRH[5:0]
  158.         LCD_WR_REG(0xC1); //Power control
  159.         LCD_WR_DATA8(0x12); //SAP[2:0];BT[3:0]
  160.         LCD_WR_REG(0xC5); //VCM control
  161.         LCD_WR_DATA8(0x33);
  162.         LCD_WR_DATA8(0x3F);
  163.         LCD_WR_REG(0xC7); //VCM control
  164.         LCD_WR_DATA8(0x92);
  165.         LCD_WR_REG(0x3A); // Memory Access Control
  166.         LCD_WR_DATA8(0x55);
  167.         LCD_WR_REG(0x36); // Memory Access Control
  168.         if(USE_HORIZONTAL==0)LCD_WR_DATA8(0x08);
  169.         else if(USE_HORIZONTAL==1)LCD_WR_DATA8(0xC8);
  170.         else if(USE_HORIZONTAL==2)LCD_WR_DATA8(0x78);
  171.         else LCD_WR_DATA8(0xA8);
  172.         LCD_WR_REG(0xB1);
  173.         LCD_WR_DATA8(0x00);
  174.         LCD_WR_DATA8(0x12);
  175.         LCD_WR_REG(0xB6); // Display Function Control
  176.         LCD_WR_DATA8(0x0A);
  177.         LCD_WR_DATA8(0xA2);

  179.         LCD_WR_REG(0x44);
  180.         LCD_WR_DATA8(0x02);

  182.         LCD_WR_REG(0xF2); // 3Gamma Function Disable
  183.         LCD_WR_DATA8(0x00);
  184.         LCD_WR_REG(0x26); //Gamma curve selected
  185.         LCD_WR_DATA8(0x01);
  186.         LCD_WR_REG(0xE0); //Set Gamma
  187.         LCD_WR_DATA8(0x0F);
  188.         LCD_WR_DATA8(0x22);
  189.         LCD_WR_DATA8(0x1C);
  190.         LCD_WR_DATA8(0x1B);
  191.         LCD_WR_DATA8(0x08);
  192.         LCD_WR_DATA8(0x0F);
  193.         LCD_WR_DATA8(0x48);
  194.         LCD_WR_DATA8(0xB8);
  195.         LCD_WR_DATA8(0x34);
  196.         LCD_WR_DATA8(0x05);
  197.         LCD_WR_DATA8(0x0C);
  198.         LCD_WR_DATA8(0x09);
  199.         LCD_WR_DATA8(0x0F);
  200.         LCD_WR_DATA8(0x07);
  201.         LCD_WR_DATA8(0x00);
  202.         LCD_WR_REG(0XE1); //Set Gamma
  203.         LCD_WR_DATA8(0x00);
  204.         LCD_WR_DATA8(0x23);
  205.         LCD_WR_DATA8(0x24);
  206.         LCD_WR_DATA8(0x07);
  207.         LCD_WR_DATA8(0x10);
  208.         LCD_WR_DATA8(0x07);
  209.         LCD_WR_DATA8(0x38);
  210.         LCD_WR_DATA8(0x47);
  211.         LCD_WR_DATA8(0x4B);
  212.         LCD_WR_DATA8(0x0A);
  213.         LCD_WR_DATA8(0x13);
  214.         LCD_WR_DATA8(0x06);
  215.         LCD_WR_DATA8(0x30);
  216.         LCD_WR_DATA8(0x38);
  217.         LCD_WR_DATA8(0x0F);
  218.         LCD_WR_REG(0x29); //Display on
  219. }
  220.         else          //初始化ST7789
  221.         {
  222.                 LCD_GPIO_Init();//初始化GPIO
  223.                 LCD_RES_Set();//復位
  224.                 Ddl_Delay1ms(50);
  225.                 LCD_RES_Clr();
  226.                 Ddl_Delay1ms(50);
  227.                 LCD_RES_Set();
  228.                 Ddl_Delay1ms(50);
  229.                 LCD_BLK_Set();//打開背光
  230.                 Ddl_Delay1ms(250);
  231.                 LCD_WR_REG(0x11);
  232.                 Ddl_Delay1ms(60);//Delay 20ms
  233. //************* Start Initial Sequence **********//
  234. //------------------------------display and color format setting--------------------------------//
  235.
  236.                 LCD_WR_REG(0X36);// Memory Access Control
  237.                 if(USE_HORIZONTAL==0)LCD_WR_DATA8(0x00);
  238.                 else if(USE_HORIZONTAL==1)LCD_WR_DATA8(0xC0);
  239.                 else if(USE_HORIZONTAL==2)LCD_WR_DATA8(0x70);
  240.                 else LCD_WR_DATA8(0xA0);
  241.                 LCD_WR_REG(0X3A);
  242.                 LCD_WR_DATA8(0X05);
  243.         //--------------------------------ST7789S Frame rate setting-------------------------

  245.                 LCD_WR_REG(0xb2);
  246.                 LCD_WR_DATA8(0x0c);
  247.                 LCD_WR_DATA8(0x0c);
  248.                 LCD_WR_DATA8(0x00);
  249.                 LCD_WR_DATA8(0x33);
  250.                 LCD_WR_DATA8(0x33);
  251.                 LCD_WR_REG(0xb7);
  252.                 LCD_WR_DATA8(0x35);
  253.                 //---------------------------------ST7789S Power setting-----------------------------

  255.                 LCD_WR_REG(0xbb);
  256.                 LCD_WR_DATA8(0x1c);
  257.                 LCD_WR_REG(0xc0);
  258.                 LCD_WR_DATA8(0x2c);
  259.                 LCD_WR_REG(0xc2);
  260.                 LCD_WR_DATA8(0x01);
  261.                 LCD_WR_REG(0xc3);
  262.                 LCD_WR_DATA8(0x0b);
  263.                 LCD_WR_REG(0xc4);
  264.                 LCD_WR_DATA8(0x20);
  265.                 LCD_WR_REG(0xc6);
  266.                 LCD_WR_DATA8(0x0f);
  267. //                LCD_WR_REG(0xca);
  268. //                LCD_WR_DATA8(0x0f);
  269. //                LCD_WR_REG(0xc8);
  270. //                LCD_WR_DATA8(0x08);
  271. //                LCD_WR_REG(0x55);
  272. //                LCD_WR_DATA8(0x90);
  273.                 LCD_WR_REG(0xd0);
  274.                 LCD_WR_DATA8(0xa4);
  275.                 LCD_WR_DATA8(0xa1);
  276.                 //--------------------------------ST7789S gamma setting------------------------------
  277.                 LCD_WR_REG(0xe0);
  278.                 LCD_WR_DATA8(0xd0);
  279.                 LCD_WR_DATA8(0x00);
  280.                 LCD_WR_DATA8(0x03);
  281.                 LCD_WR_DATA8(0x09);
  282.                 LCD_WR_DATA8(0x13);
  283.                 LCD_WR_DATA8(0x1c);
  284.                 LCD_WR_DATA8(0x3a);
  285.                 LCD_WR_DATA8(0x55);
  286.                 LCD_WR_DATA8(0x48);
  287.                 LCD_WR_DATA8(0x18);
  288.                 LCD_WR_DATA8(0x12);
  289.                 LCD_WR_DATA8(0x0e);
  290.                 LCD_WR_DATA8(0x19);
  291.                 LCD_WR_DATA8(0x1e);
  292.                 LCD_WR_REG(0xe1);
  293.                 LCD_WR_DATA8(0xd0);
  294.                 LCD_WR_DATA8(0x00);
  295.                 LCD_WR_DATA8(0x03);
  296.                 LCD_WR_DATA8(0x09);
  297.                 LCD_WR_DATA8(0x05);
  298.                 LCD_WR_DATA8(0x25);
  299.                 LCD_WR_DATA8(0x3a);
  300.                 LCD_WR_DATA8(0x55);
  301.                 LCD_WR_DATA8(0x50);
  302.                 LCD_WR_DATA8(0x3d);
  303.                 LCD_WR_DATA8(0x1c);
  304.                 LCD_WR_DATA8(0x1d);
  305.                 LCD_WR_DATA8(0x1d);
  306.                 LCD_WR_DATA8(0x1e);
  307.                 LCD_WR_REG(0x29);
  308. }
  309. }
復制代碼

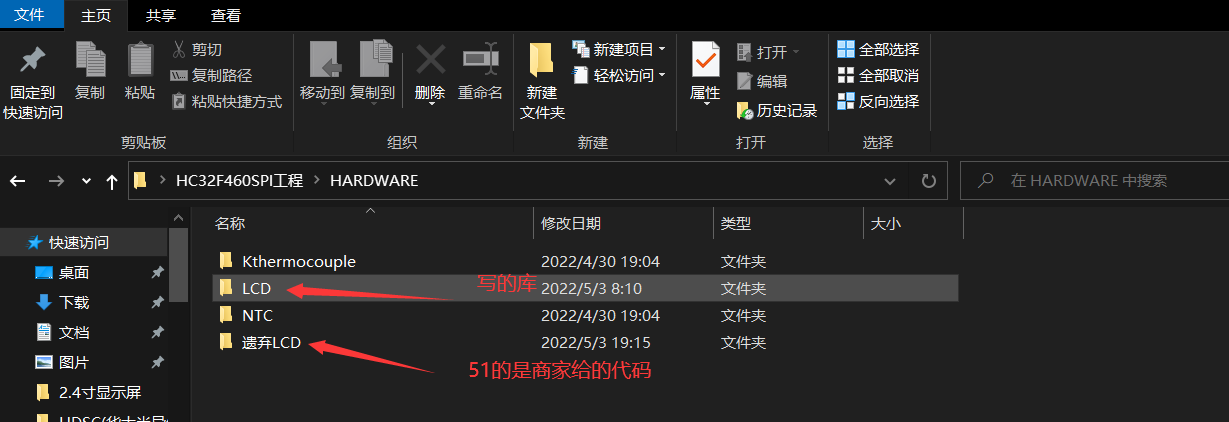

他標的是ST7789S不過我用的是商家個的51代碼中個的參數更改了的。
原本是用軟SPI的后面用硬件SPI了邏輯分析儀解碼的數據是一樣的。

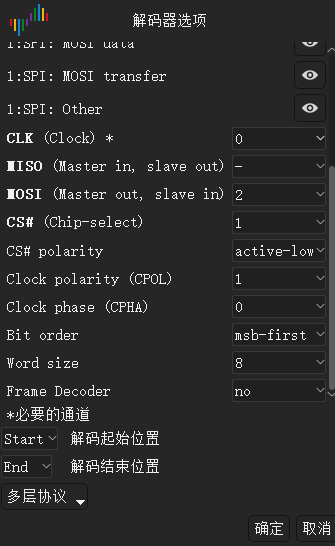

解碼參數設置

我個人感覺是初始化參數有問題。要么是SPI的對齊方式有問題這些要看數據手冊挺長的我明天再看看。

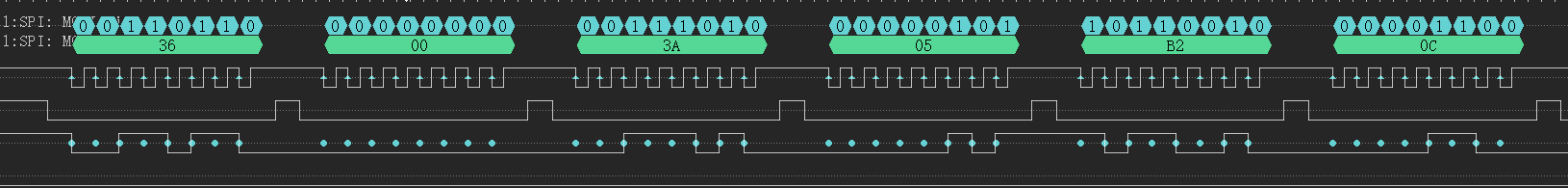

再放一張硬件SPI的波形是初始化的0x36命令的部分
作者: 余金渠    時間: 2022-5-3 20:05
如果需要示波器波形我可以在下周發出。
作者: axjuan    時間: 2022-5-3 23:31
呃.....樓主好，，我想借樓問個問題，，，
ST7789 ST7789v 是通用的嗎？
作者: 余金渠    時間: 2022-5-4 12:29
這里糾正一個錯誤
javascript:;
這個標志只是數據完成并不是SPI傳送完成所以代碼是有BUG的。

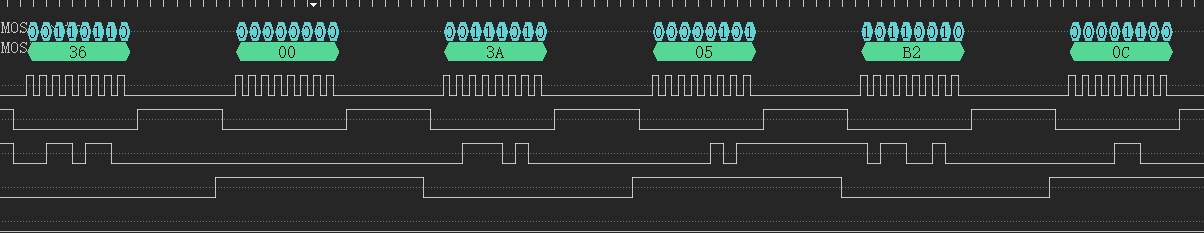

這是我加了20us延時的波形
javascript:;
是很正常的
第3信號是DC(命令和數據)信號




作者: 余金渠    時間: 2022-5-4 13:01
完結了可以使用了就是標準的問題希望給后面的人一個參考。這里再發一份可以使用的代碼
搞了3天終于搞成了
代碼

HC32F460lcd工程.zip

1.17 MB, 下載次數: 145
作者: greatriver    時間: 2022-10-20 09:44
我也出現 花屏  參考看看 謝謝
作者: banzhangzzw    時間: 2022-12-12 17:14
余金渠 發表于 2022-5-4 13:01
完結了可以使用了就是標準的問題希望給后面的人一個參考。這里再發一份可以使用的代碼
搞了3天終于搞成了
...

謝謝分享，節約了很多排查時間��！
作者: hadv    時間: 2024-1-4 23:41
怎么解決的 求解
作者: rayin    時間: 2024-1-8 08:34
出現雪花的原因很簡單, 就是屏初始化成功了, 需要做clearscreen , 不做清屏動作,就是雪花顯示. 因為顯示RAM里面是隨機數據.



歡迎光臨 (http://www.torrancerestoration.com/bbs/) Powered by Discuz! X3.1
