標題: SOLO復刻 PADS電路原理圖和PCB文件
看看有沒有人還玩這個

寬1:84.8
寬:99.82mm
長1:158mm
長2:160mm
電阻腳距7.5mm
電阻焊盤2.5mm

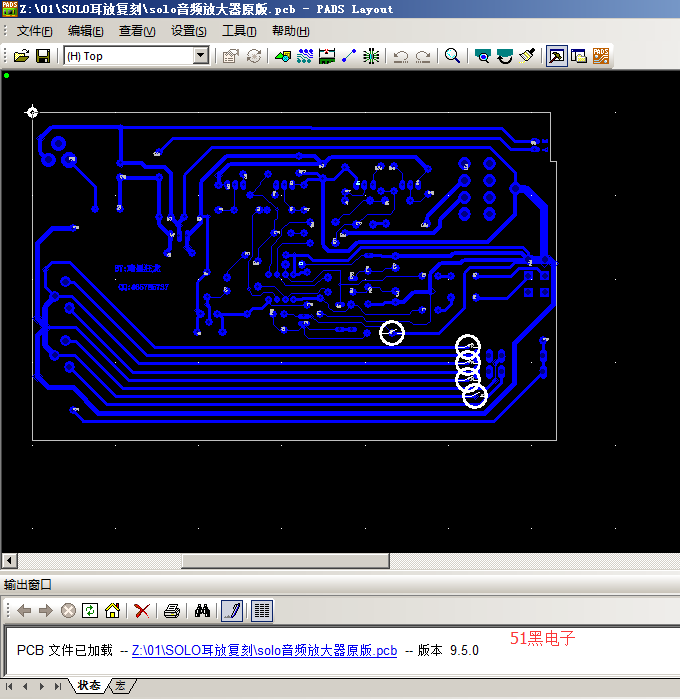

pads畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

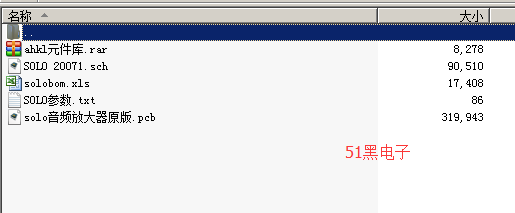

SOLO耳放復刻.rar

94.44 KB, 下載次數: 22, 下載積分: 黑幣 -5

注意:要用pads9.5版本才能打開
