標題: 待改為STC單片機-ATransistorTester晶體管測試儀C源碼(中文注釋) [打印本頁]
作者: hp34401a    時間: 2022-6-22 09:55
標題: 待改為STC單片機-ATransistorTester晶體管測試儀C源碼(中文注釋)

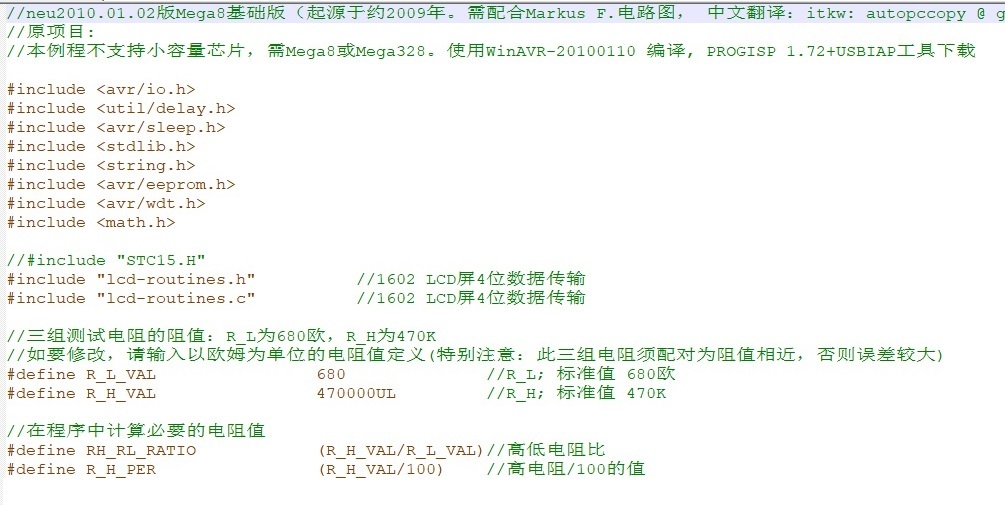

德國開源項目：A_TransistorTester晶體管測試儀的中文注釋C源碼（待改STC單片機）

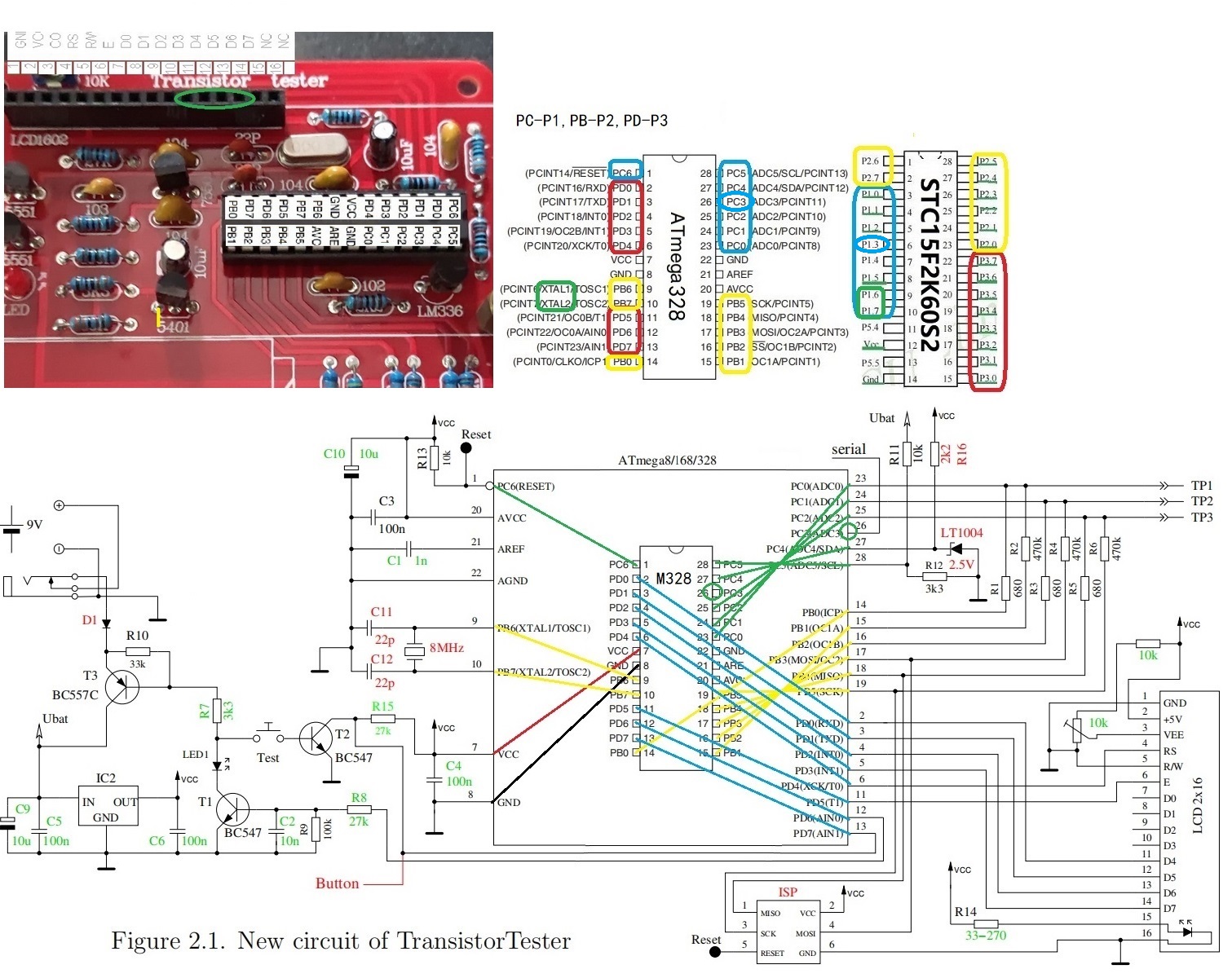

包括源代碼，電路圖。所有德文注釋均翻譯為中文，簡單易懂，值得參考。使用MEGA8及MEGA328， 可測試電阻，電容，二極管，三極管，場效應管等。后期百花齊放的測試儀功能更加強大，支持彩屏及圖形化、更多的器件，并支持示波器。其實均脫胎自本版。

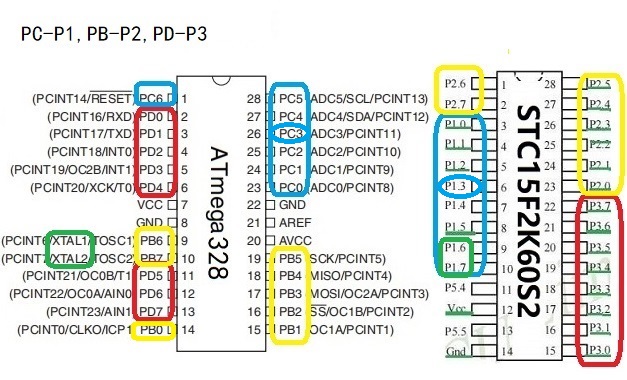

本版可方便地移植到具有3個ADC引腳的所有單片機。待改為STC8及STC32G單片機。

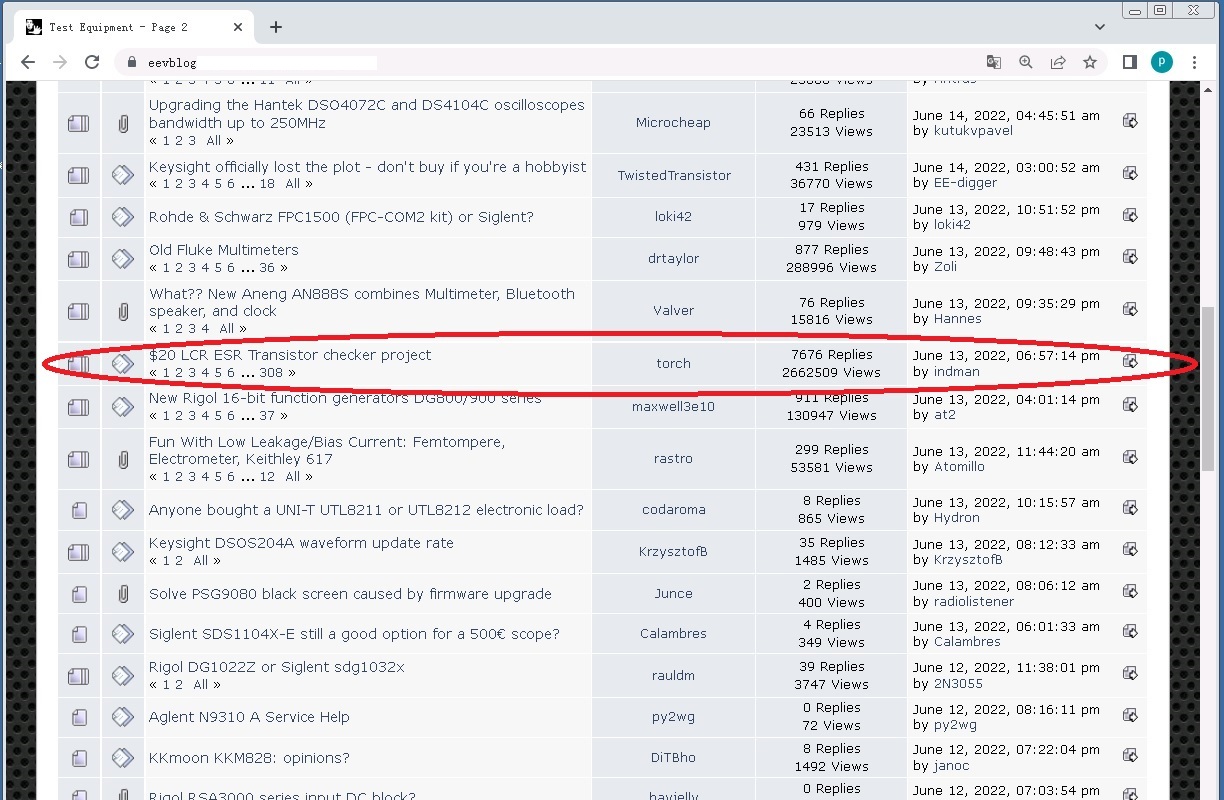

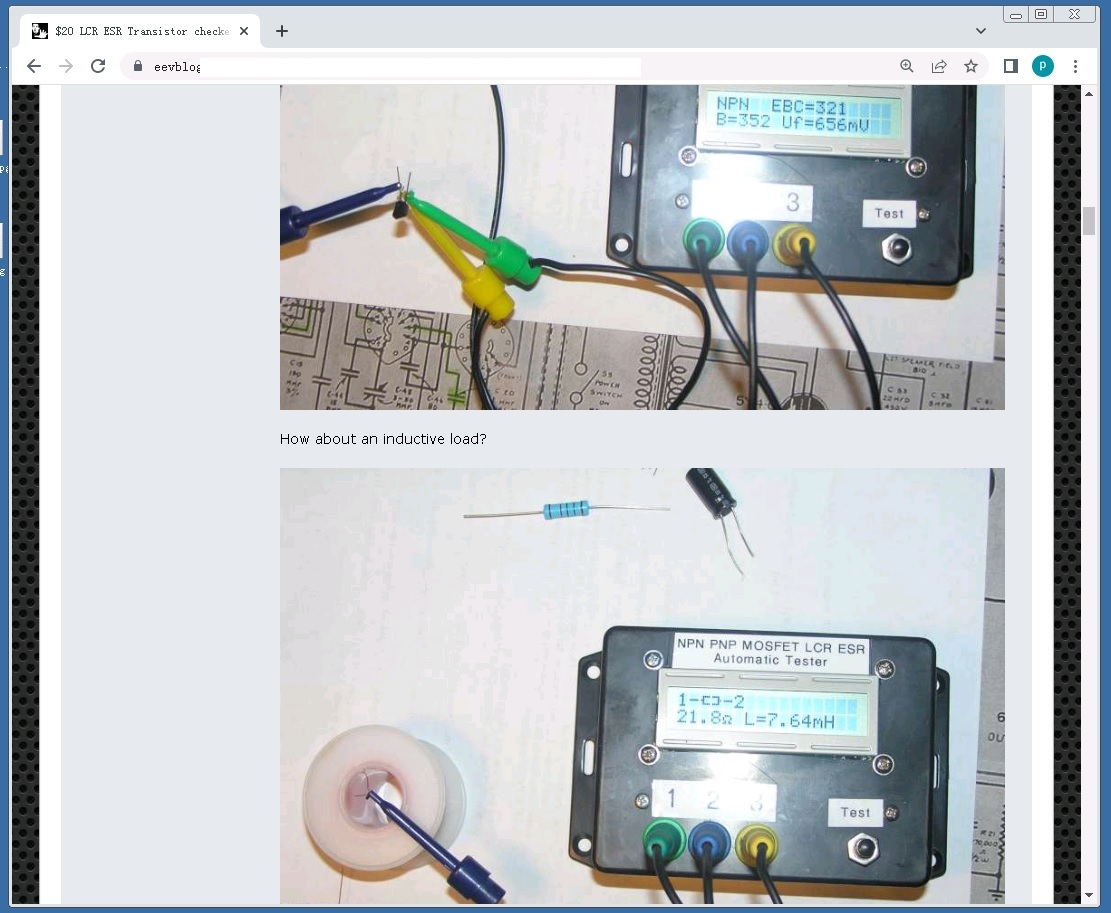

（部分圖片為轉載，特此鳴謝）





MEGA8 328-3.jpg (110.75 KB, 下載次數: 139)

MEGA8 328-3.jpg







avr-tester1 (2).jpg (185.86 KB, 下載次數: 139)

avr-tester1 (2).jpg

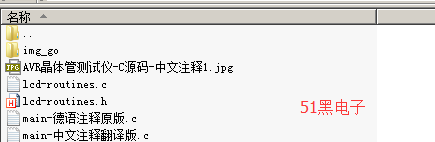

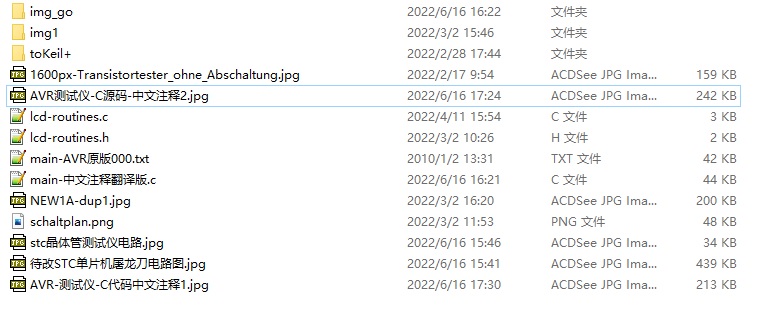

220620-待改為STC單片機-ATransistorTester晶體管測試儀C源碼(中文注釋)kw.rar

3.55 MB, 下載次數: 168, 下載積分: 黑幣 -5

作者: youlinys    時間: 2022-7-2 09:55
改為STC單片機好用。
作者: cooleaf    時間: 2022-7-3 12:33
期待改為STC中，樓主應當有結果了吧！
作者: mkkop    時間: 2022-7-3 18:11
要改MCU估計你得弄懂所有元器件的測試原理才能改,畢竟需要極性轉換和定時器采樣等,原理10bit的ADC換成STC的12bit的ADC也要看軟件有沒有截斷計算,看起來有很多地方要改的,看有沒有高手有時間改出來了
作者: xingzhe8    時間: 2022-7-6 09:42
先收藏期待你改造成功!
作者: mashuiyou    時間: 2022-7-21 16:59
期待完整的STC成品，加油！��！
作者: rz12345    時間: 2022-9-11 17:53

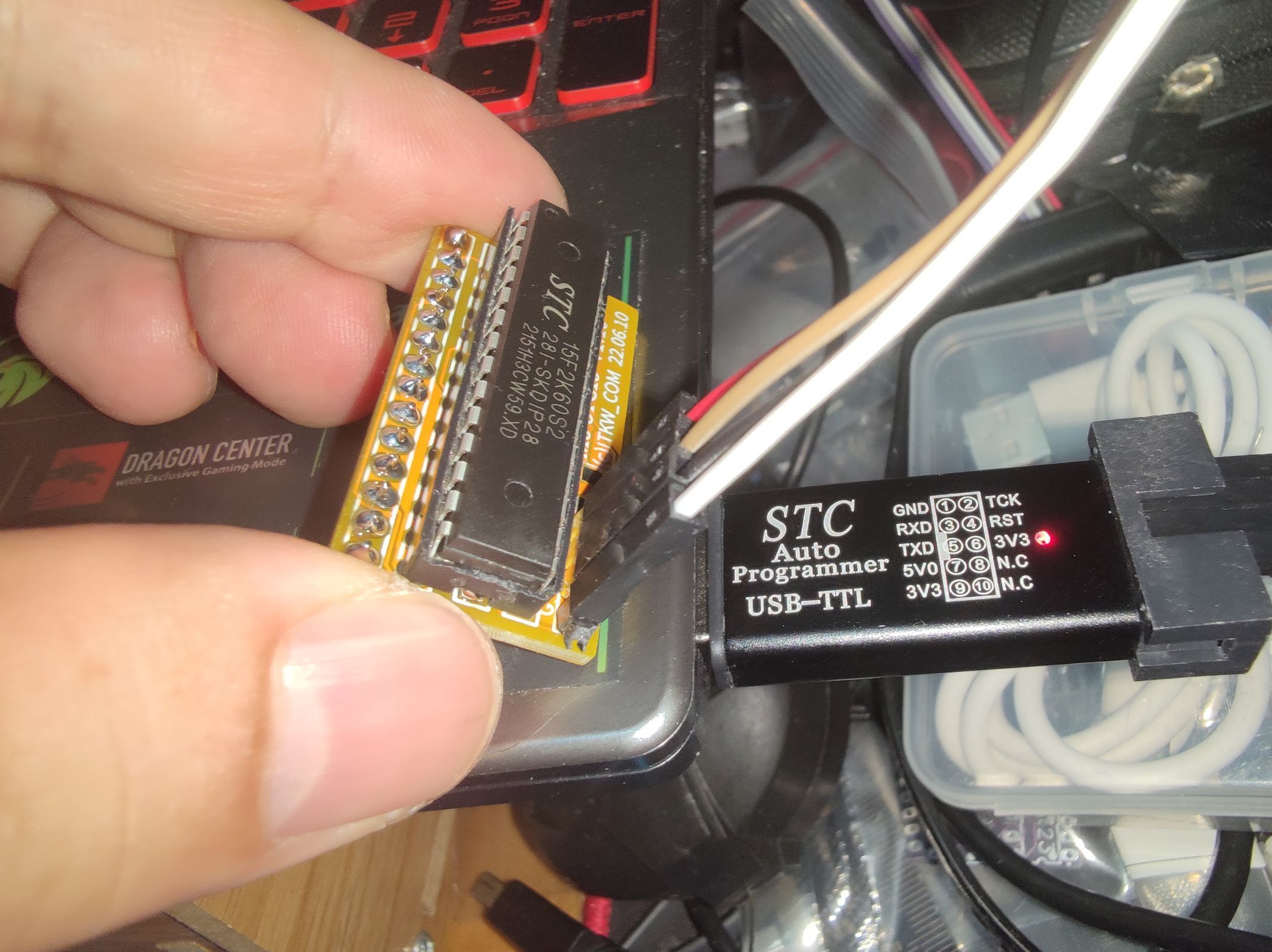

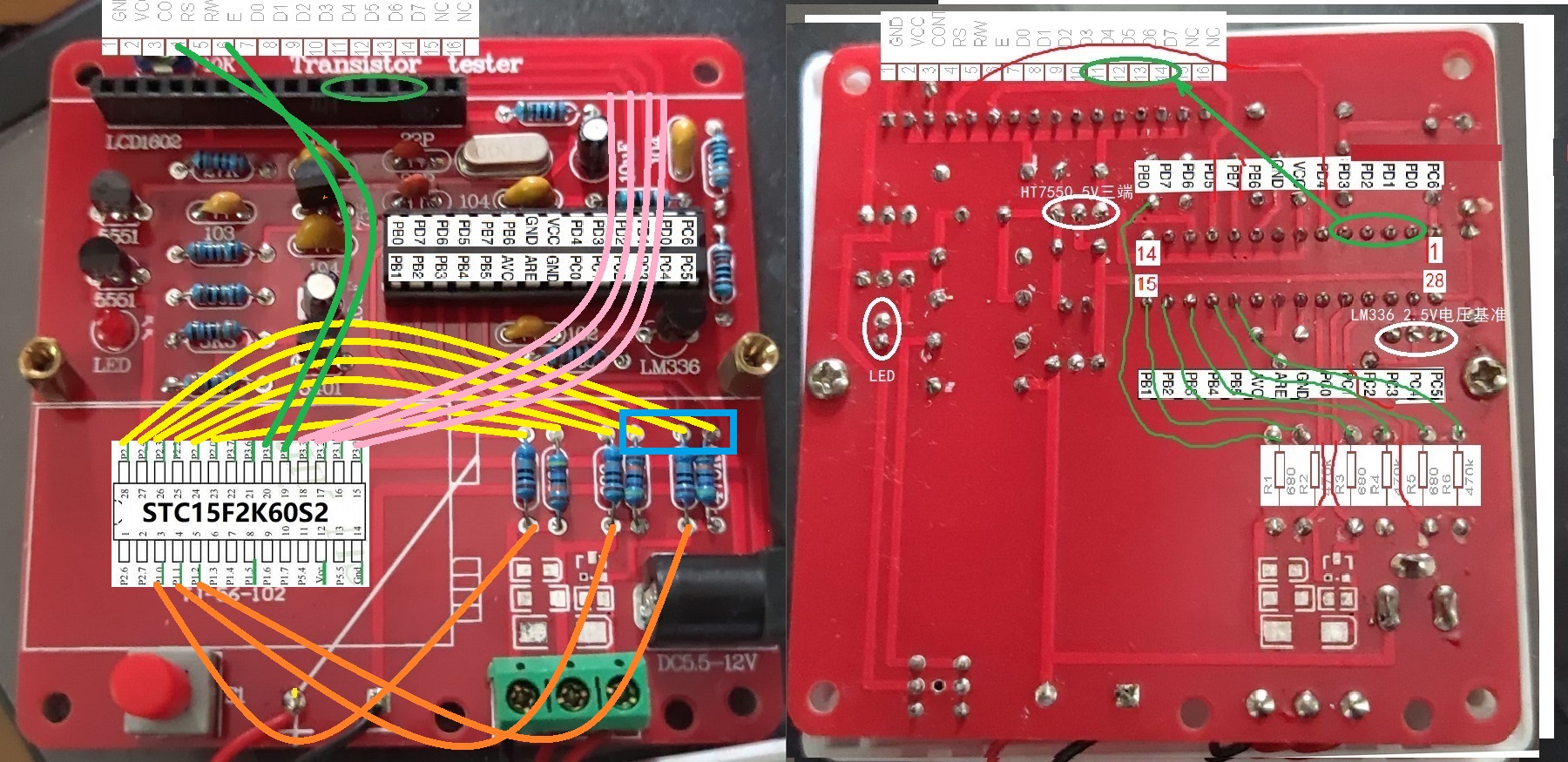

哈哈，經過幾個星期的努力，改STC和OLED顯示成功了，整理后發論壇
作者: raymondau    時間: 2022-9-12 09:00
rz12345 發表于 2022-9-11 17:53
哈哈，經過幾個星期的努力，改STC和OLED顯示成功了，整理后發論壇

作者: cooleaf    時間: 2022-9-13 09:16
改為STC芯片，便宜可控，這事值得慶賀一下哈！
作者: xingzhe8    時間: 2023-7-4 21:20
樓主改造成功沒?
作者: rayin    時間: 2023-7-5 08:25
三極管, RCL都是是很實用的測試工具
作者: rz12345    時間: 2023-7-11 11:02
rz12345 發表于 2022-9-11 17:53
哈哈，經過幾個星期的努力，改STC和OLED顯示成功了，整理后發論壇

http://www.torrancerestoration.com/bbs/dpj-223589-1.html
作者: zh68a11    時間: 2023-10-30 19:53
用STC芯片成本低，好！
