智能交通燈，顯示時間可以通過矩陣開關輸入調節

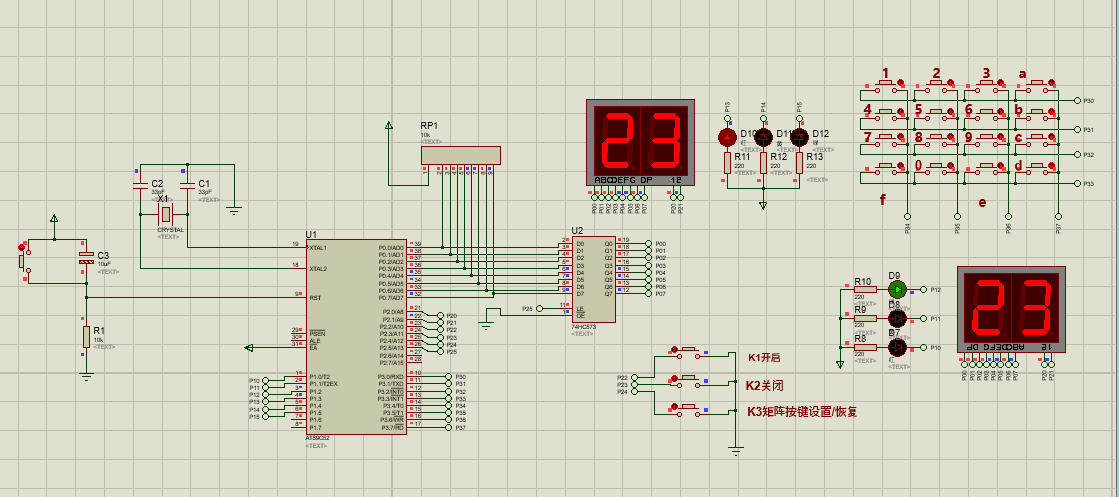

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機源程序如下:
  1. #include<reg51.h>
  2. #define uint unsigned int
  3. #define uchar unsigned char
  4. sbit dula=P2^5;
  5. sbit w1=P2^0;
  6. sbit w2=P2^1;
  7. sbit k1=P2^2;
  8. sbit k2=P2^3;
  9. sbit k3=P2^4;

  11. sbit red1=P1^0;
  12. sbit yellow1=P1^1;
  13. sbit green1=P1^2;

  15. sbit red2=P1^3;
  16. sbit yellow2=P1^4;
  17. sbit green2=P1^5;

  19. uchar N=23;           //定義時間為20s，可自由更改為0-99；

  21. uchar miao;
  22. bit flag=0;
  23. bit  flag1=0;

  25. unsigned int pp;
  26. uchar j,k;
  27. uchar a=0,b=0;
  28. uchar nn=0;
  29. uchar q=0;
  30. unsigned char keyvalue=0,m=0;
  31. unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,
  32.                         0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x00};

  34. void delay(unsigned char i)
  35. {
  36.   for(j=i;j>0;j--)
  37.     for(k=125;k>0;k--);
  38. }
  39. void display(uchar n)
  40. {
  41.    uchar c,d;
  42.    c=n/10;
  43.    d=n%10;
  44.    P0=0x00;
  45.    dula=0;
  46.    P0=table[c];
  47.    dula=1;
  48.    w1=0,w2=1;
  49.    delay(5);

  51.    P0=0x00;
  52.    dula=0;
  53.    P0=table[d];
  54.    dula=1;
  55.    w2=0,w1=1;
  56.    delay(5);
  57. }
  58. void scankeys()
  59. {

  61.         if(k1==0)  //
  62.         {
  63.          delay(5);
  64.          if(k1==0)
  65.          {
  66.          TR0=1;
  67.          pp=0;
  68.           miao=N;
  69.          }
  70.          while(!k1);
  71.         }

  73.         if(k2==0)  //
  74.         {
  75.          delay(5);
  76.          if(k2==0)
  77.          {
  78.          TR0=0;
  79.          pp=0;
  80.           miao=N;
  81.          }
  82.          while(!k2);
  83.         }

  85.         if(k3==0)  //
  86.         {
  87.          delay(5);
  88.          if(k3==0)
  89.          {
  90.          flag1=!flag1;
  91.          }
  92.          while(!k3);
  93.          if(flag1==0)
  94.          {
  95.          TR0=1;
  96.          pp=0;
  97.           miao=N;
  98.          }
  99.           if(flag1==1)
  100.          {
  101.           a=b=N=0;
  102.          }
  103.         }
  104. }
  105. void KeyScan()        //帶返回值的子函數
  106. {
  107.
  108.         P3 = 0xf0;
  109.         if( P3 != 0xf0)//判斷是否有按鍵按下
  110.         {
  111.                 delay(5);//軟件消抖
  112.                 if( P3!= 0xf0)//判斷是否有按鍵按下
  113.                 {   switch(P3)
  114.                         {        case 0xe0:keyvalue=0,flag=1;break;
  115.                                 case 0xd0:keyvalue=1,flag=1;break;
  116.                                 case 0xb0:keyvalue=2,flag=1;break;
  117.                                 case 0x70:keyvalue=3,flag=1;break;
  118.                     }
  119.                         P3=0x0f;
  120.                         switch(P3)
  121.                         {        case 0x0e:keyvalue=keyvalue+0,flag=1;break;
  122.                                 case 0x0d:keyvalue=keyvalue+4,flag=1;break;
  123.                                 case 0x0b:keyvalue=keyvalue+8,flag=1;break;
  124.                                 case 0x07:keyvalue=keyvalue+12,flag=1;break;
  125.                     }
  126.
  127.                            while(P3!=0x0f);
  128.                             q++;
  129.                 }
  130.         }
  131. }
  132. void  change()           //按鍵解碼
  133. {
  134. switch(keyvalue)
  135. {
  136.   case 0:m=1;break;
  137.   case 1:m=2;break;
  138.   case 2:m=3;break;
  139.
  140.   case 4:m=4;break;
  141.   case 5:m=5;break;
  142.   case 6:m=6;break;

  144.   case 8:m=7;break;
  145.   case 9:m=8;break;
  146.   case 10:m=9;break;

  148.   case 13:m=0;break;

  150. }

  152. }
  153. void main()
  154. {
  155.         TMOD=0x01;
  156.         TH0=(65536-46080)/256;// 由于晶振為11.0592,故所記次數應為46080，計時器每隔50000微秒發起一次中斷。
  157.         TL0=(65536-46080)%256;//46080的來歷，為50000*11.0592/12
  158.         ET0=1;    //        開定時器0中斷
  159.         TR0=0;
  160.         EA=1;
  161.         miao=N;
  162.         while(1)
  163.         {
  164.          if(flag1==0)
  165.          {
  166.                  if(miao>3)
  167.                  {
  168.                           if(flag==0)
  169.                           {
  170.                            red1=1,yellow1=1,green1=0;
  171.                            red2=0,yellow2=1,green2=1;
  172.
  173.                            }
  174.                           if(flag==1)
  175.                           {
  176.                            red1=0,yellow1=1,green1=1;
  177.                            red2=1,yellow2=1,green2=0;
  178.
  179.                           }
  180.
  181.                   }
  182.      else {
  183.                             if(flag==0)
  184.                           {
  185.                            if(pp==10)
  186.                            yellow1=0,green1=1;
  187.
  188.                           }
  189.                            if(flag==1)
  190.                           {
  191.                            if(pp==10)
  192.                            yellow2=0,green2=1;
  193.
  194.                           }
  195.
  196.               }


  199.         display(miao);
  200.
  201.         }
  202.         else
  203.         {
  204.          red1=1,yellow1=1,green1=1;
  205.         red2=1,yellow2=1,green2=1;
  206.         KeyScan();
  207.         change();
  208.         if(q==1)
  209.         a=m;
  210.         if(q==2)
  211.         b=m,q=0;
  212.         N=a*10+b;
  213.         display(N);
  214.         }
  215.         scankeys();
  216.
  217.     }
  218. }

  220. void time0() interrupt 1
  221. {        TH0=(65536-46080)/256;// 由于晶振為11.0592,故所記次數應為46080，計時器每隔50000微秒發起一次中斷。
  222.         TL0=(65536-46080)%256;//46080的來歷，為50000*11.0592/12
  223.         pp++;
  224.         if(pp==20)
  225.         {
  226.             pp=0;
  227.                 if(miao>0)
  228.                 miao--;
  229.                 else
  230.                 {
  231.                  miao=N;
  232.                  flag=!flag;
  233.
  234.                 }
  235.         }
  236. }
復制代碼
