標題: 索尼車載功放圖紙 型號:XM-DS1600P5 [打印本頁]

---

作者: jialishoushi    時間: 2023-10-27 03:00
標題: 索尼車載功放圖紙 型號:XM-DS1600P5

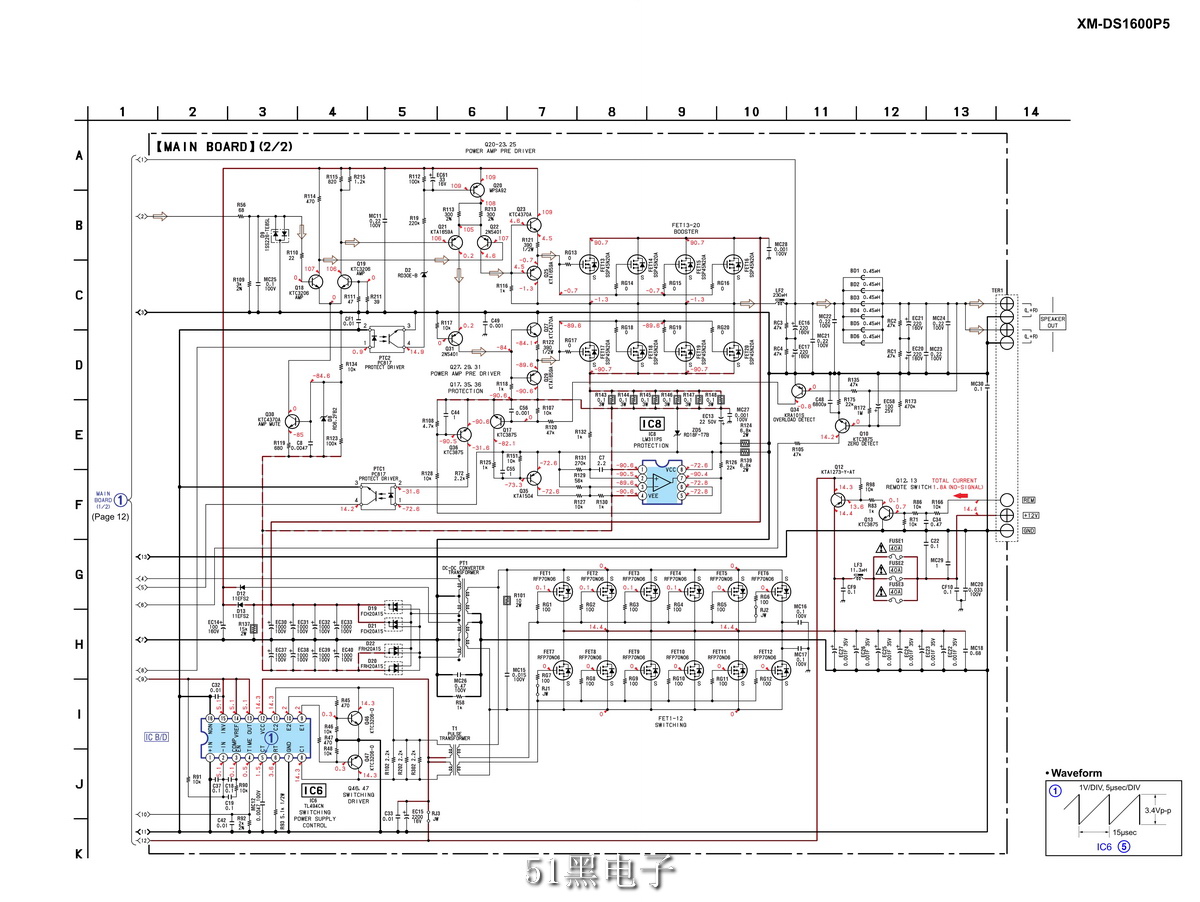

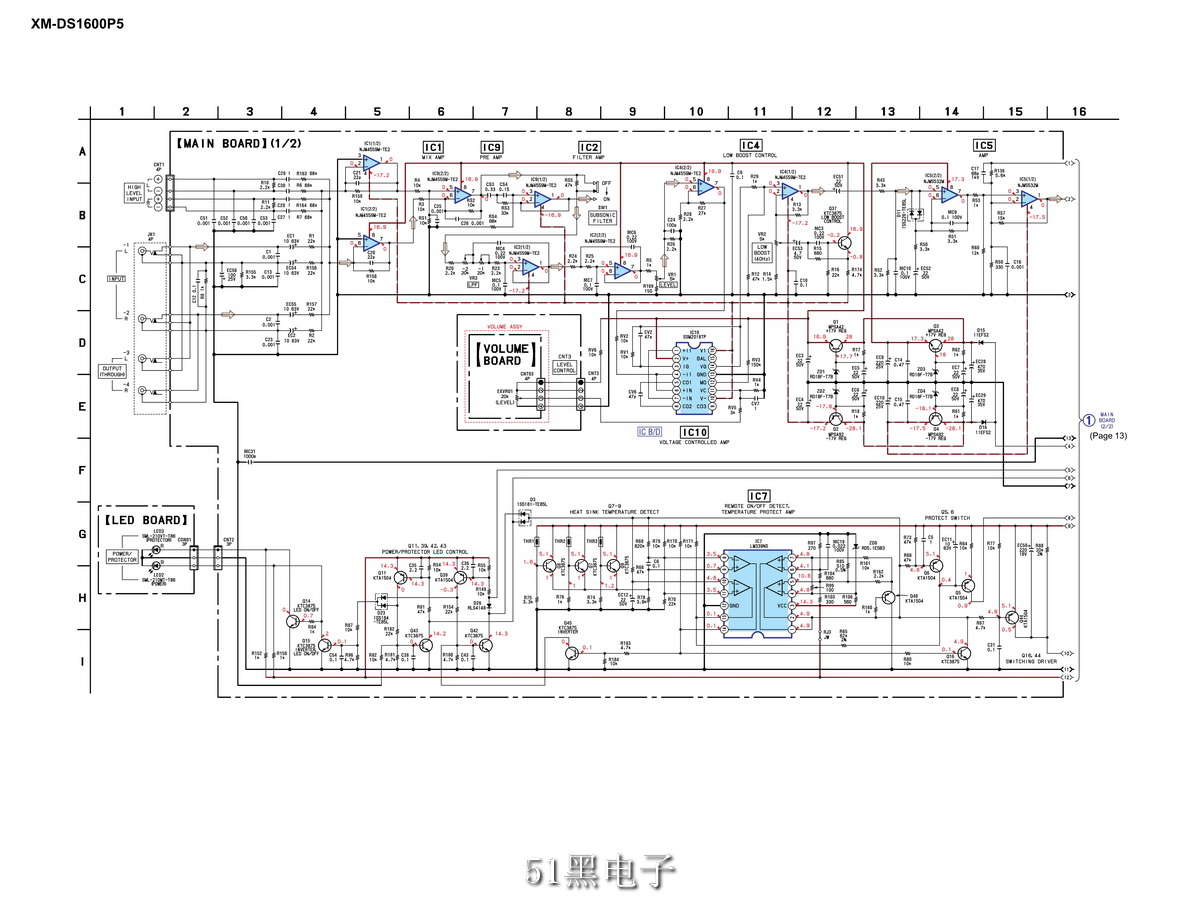

好久沒發(fā)帖了  發(fā)個車載功放原理圖  供維修或者DIY參考

---

作者: 絲瓜偵探    時間: 2023-10-30 11:32
我也有一臺，剛開始偶爾會出現(xiàn)保護，后來就出現(xiàn)功放電路中某個電阻出煙，修了幾回，總修不好，總是輸出直流，折騰到后來功率管全部燒完。。。。。
有你這個電路圖就可以好好分析下是那里出的問題了，有空再嘗試修一下。。。本來想著扔某魚換臉盆了的

---
