一、系統方案

1、本設計采用51單片機作為主控器。

2、商品選擇，購買數量選擇，投幣，液晶1602顯示。

3、電機模擬出貨。


下載附件

2023-11-15 20:31 上傳

二、硬件設計

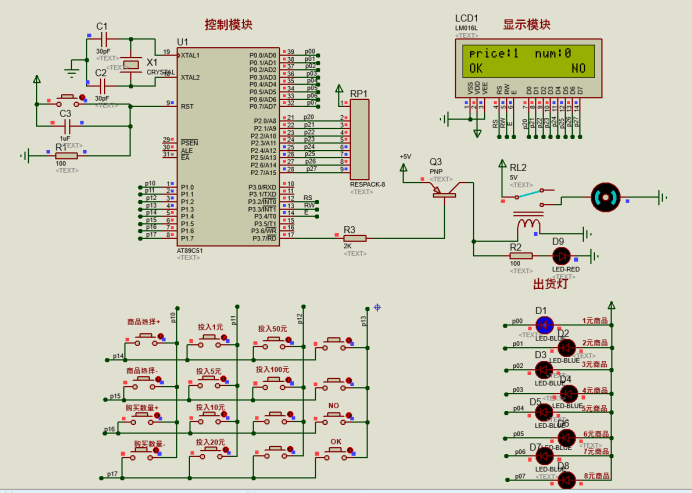

原理圖如下：


下載附件

2023-11-15 20:31 上傳

三、單片機軟件設計

1、首先是系統初始化

void lcd_1602_init()               //LCD1602初始化函數

{

lcd_en=0;

lcd_1602_write_com(0x38);

lcd_1602_write_com(0x0e);

lcd_1602_write_com(0x06);

lcd_1602_write_com(0x01);

}

2、液晶顯示程序

void lcd_1602_write_com(uchar com)   //寫命令

{

rs=0;

rw=0;

P2=com;

lcd_1602_delay(5);

lcd_en=1;

lcd_1602_delay(5);

lcd_en=0;

}

void lcd_1602_write_data(uchar date) //寫數據

{

rs=1;

rw=0;

P2=date;

lcd_1602_delay(5);

lcd_en=1;

lcd_1602_delay(5);

lcd_en=0;

}

3、按鍵程序

unsigned char key(void)       //按鍵響應函數

{

unsigned char key,key1,key2;

P1=0XF0;

if((P1&0XF0)!=0XF0)           //ked down

    {

       delay1(10);                         //延時去抖動

       if((P1&0XF0)!=0XF0)                  //仍然有鍵按下

      {

        key1=P1&0XF0;                          //讀入列線值

        P1=0X0F;

        key2=P1&0X0F;

        key=key1|key2;

switch(key)                  //按鍵映射

{

case 0xee: e=0x00;break;

case 0xde: e=0x01;break;

case 0xbe: e=0x02;break;

case 0x7e: e=0x03; break;

case 0xed: e=0x04;break;

case 0xdd: e=0x05;break;

case 0xbd: e=0x06;break;

case 0x7d: e=0x07; break;

case 0xeb: e=0x08;break;

case 0xdb: e=0x09;break;

case 0xbb: e=0x0a;break;

case 0x7b: e=0x0b; break;

case 0xe7: e=0x0c;break;

case 0xd7: e=0x0d;break;

case 0xb7: e=0x0e;break;

case 0x77: e=0x0f; break;

}

while((P1&0X0F)!=0X0F);

delay1(10);

return 1;

}

  }

return 0;

}

4、核心算法程序

/*********************************************************************/

/*****************main********************************/

void main()

{

unsigned char ok = 0, water_type = -1,  water_is_choose = 0;

char water_count = 0;

unsigned int flag = 0, money = 0, need_money;

lcd_1602_init();

again:

ok = 0; water_type = -1; water_count = 0; water_is_choose = 0;

flag = 0; money = 0; need_money = 0;

lcd1602_info_display(WAIT_SALE, 0, 0);

while(!ok)        //choose the water and count

{

  flag=key();

  if(flag)

  {

    switch(e)         //不同的按鍵進行不同的操作

     {

        case(0x00):

        water_type++;

        water_is_choose = 1;

        if(water_type == 8)

               {

             water_type = 0;

                }

P0 = water_change(0xff, water_type);

break;

case(0x01):

water_type--;

water_is_choose = 1;

if(water_type == -1 || water_type == -2)

{

  water_type = 7;

}

P0 = water_change(0xff, water_type);

break;

case(0x02):

if(water_is_choose == 1)

  {

     water_count++;

     if(water_count > water_total[water_type])

     {

       water_count = water_total[water_type];

            }

   }

break;

case(0x03):

if(water_is_choose == 1)

{

  water_count--;

  if(water_count < 0)

        {

      water_count = 0;

         }

}

break;

case(0x0e):        //  返回

goto again;

break;

case(0x0f):         //   確認

if(water_is_choose == 1)

         {

      ok=1;

          }

        break;

   default:

   break;

}

lcd_1602_saling(water_type, water_count);

        }

}

//choose ok: calculate the money        //計算錢的總數

need_money = water_count * water_price[water_type];

lcd_1602_inputing(need_money, money);

ok = 0;

while(!ok)                //get money

        {

                flag=key();

                if(flag)

                {

                        switch(e)

                        {

                                case(0x04):

                                        money=money+1;

                                        break;

                                case(0x05):

                                        money=money+5;

                                        break;

                                case(0x06):

                                        money=money+10;

                                        break;

                                case(0x07):

                                        money=money+20;

                                        break;

                                case(0x08):

                                        money=money+50;

                                        break;

                                case(0x09):

                                        money=money+100;

                                        break;

                                case(0x0e):        //back

        lcd1602_info_display(CHANGE, money, CANCLE);

        P0 = 0xff;

        delay1(10000);

   goto again;

   break;

   default:

   break;

                        }

//show money

lcd_1602_inputing(need_money, money);    //投幣系統

if(money>0)

{if(money >= need_money)

                        {

                                P3=0x7f;

                                ok=0;                        //break and show back money

                                //show back money

                                lcd1602_info_display(CHANGE, money-need_money, NO_DATA);

                        //        out_water();

                                delay1(10000);

                                P0 = 0xff;

                                P3=0xff;

                                goto again;

                        }

                }

        }

}

}

四、 proteus仿真設計
