標題: 壓電陶瓷換能器諧振匹配過程是怎樣的 哪個知道的?加電容看波形 [打印本頁]

作者: QWE4562012    時間: 2023-12-13 12:04
標題: 壓電陶瓷換能器諧振匹配過程是怎樣的 哪個知道的?加電容看波形
壓電陶瓷換能器諧振匹配過程是怎樣的  哪個知道的?加匹配電容根據需要的諧振點頻率點看波形?





作者: clyf    時間: 2023-12-13 21:22

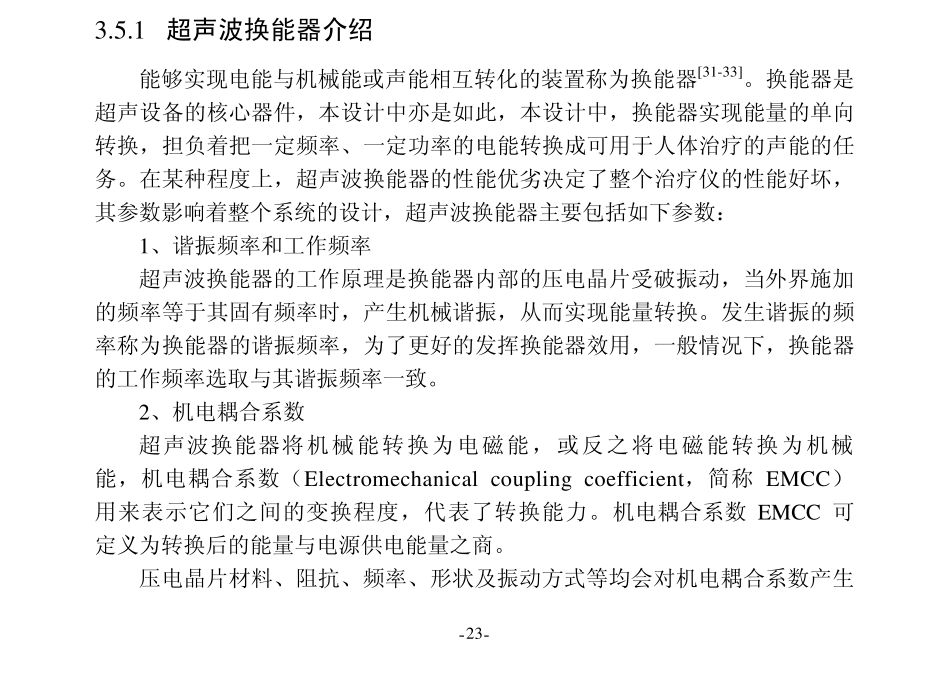

壓電陶瓷換能器的諧振匹配過程是為了實現最大能量傳輸效率和最佳工作頻率。它通常包括以下步驟:

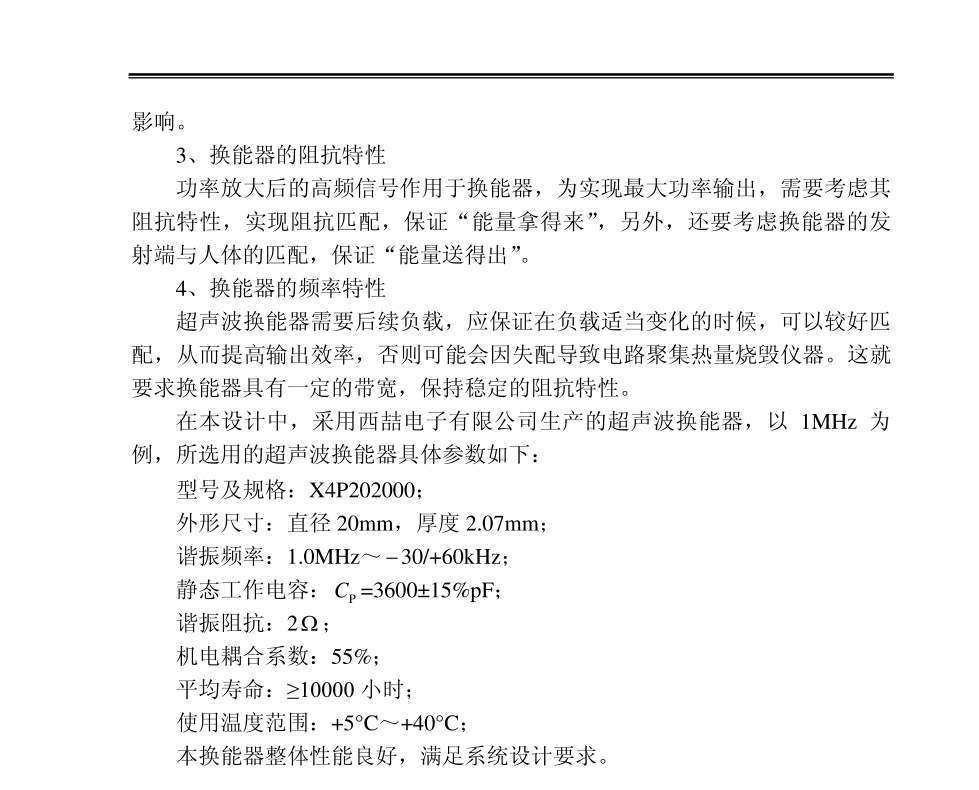

確定諧振頻率范圍:首先,需要確定壓電陶瓷換能器的工作頻率范圍。這可以通過理論計算、實驗測量或廠商提供的參數來確定。

設計諧振電路:根據壓電陶瓷換能器的特性和工作頻率范圍,設計一個諧振電路來匹配換能器的諧振頻率。諧振電路通常由電感器、電容器和其他電路元件組成。

進行初始匹配:在諧振電路中選擇合適的電感器和電容器值,以使諧振電路接近目標頻率。這可以通過計算或使用網絡分析儀等測試設備來實現。

調整匹配:通過實際測試和測量,根據實際情況對諧振電路進行微調。可以調整電感器和電容器的數值,或添加補償元件來進一步優化匹配效果。

測試和驗證:完成諧振匹配后,需要對壓電陶瓷換能器進行測試和驗證。這包括測量其輸出功率、效率和頻率響應等參數,以確保諧振匹配的有效性和性能。

通過以上步驟,可以實現壓電陶瓷換能器的諧振匹配,使其在設計頻率附近獲得最佳的能量傳輸效率和工作性能。需要注意的是,諧振匹配過程可能會涉及到一定的試錯和優化,因此需要進行反復測試和調整,以達到最佳匹配效果。
作者: coody_sz    時間: 2023-12-13 22:47
掃頻即可找到諧振點。
作者: Hephaestus    時間: 2023-12-13 23:44

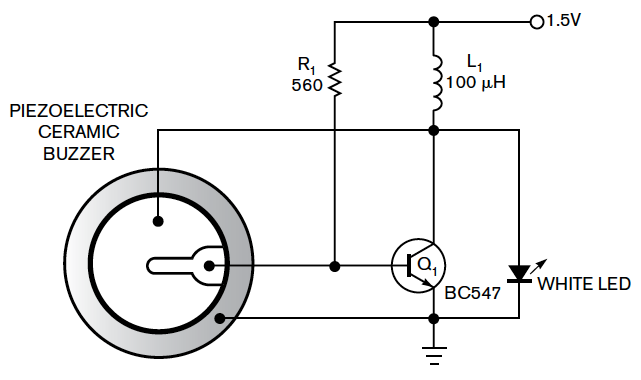

壓電片要是有反饋端,可以自激振蕩在諧振頻率上。注意!壓電片諧振頻率空載和帶載是不一樣的!但是這個電路不管有沒有負載,總是諧振。


作者: QWE4562012    時間: 2023-12-14 10:24
Hephaestus 發表于 2023-12-13 23:44
壓電片要是有反饋端,可以自激振蕩在諧振頻率上。注意!壓電片諧振頻率空載和帶載是不一樣的!但是這個電路 ...

有點意思  你這個還是三個接點   沒接觸過  你這里的反饋端是哪個?
作者: QWE4562012    時間: 2023-12-14 10:25
coody_sz 發表于 2023-12-13 22:47
掃頻即可找到諧振點。

用示波器 還是頻譜儀掃
作者: QWE4562012    時間: 2023-12-14 10:25
clyf 發表于 2023-12-13 21:22
壓電陶瓷換能器的諧振匹配過程是為了實現最大能量傳輸效率和最佳工作頻率。它通常包括以下步驟:

確定諧 ...

你好  你這個如果有具體的選型過程那就更好了
作者: Hephaestus    時間: 2023-12-14 12:09
QWE4562012 發表于 2023-12-14 10:24
有點意思  你這個還是三個接點   沒接觸過  你這里的反饋端是哪個?

當然是壓電片小端子。
作者: discovery123    時間: 2024-11-5 11:04
如果接上導線之后用阻抗分析儀測得的諧振點前移怎么辦
