標題: AT89C51單片機最小系統板電路原理圖PCB文件

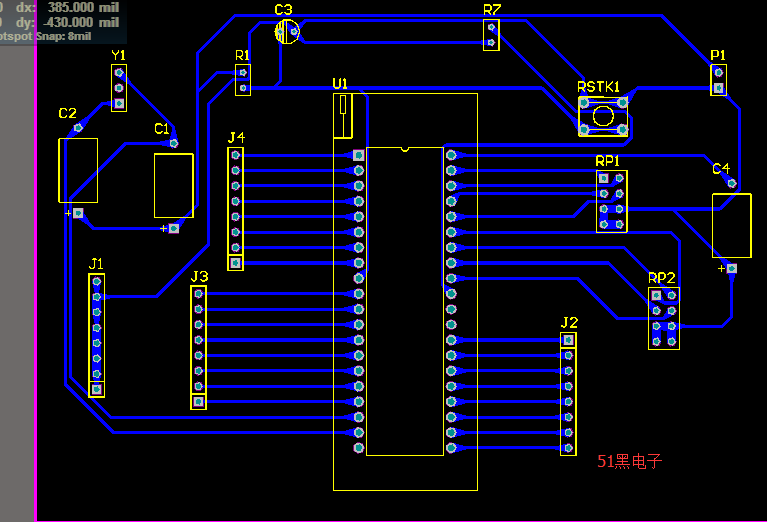

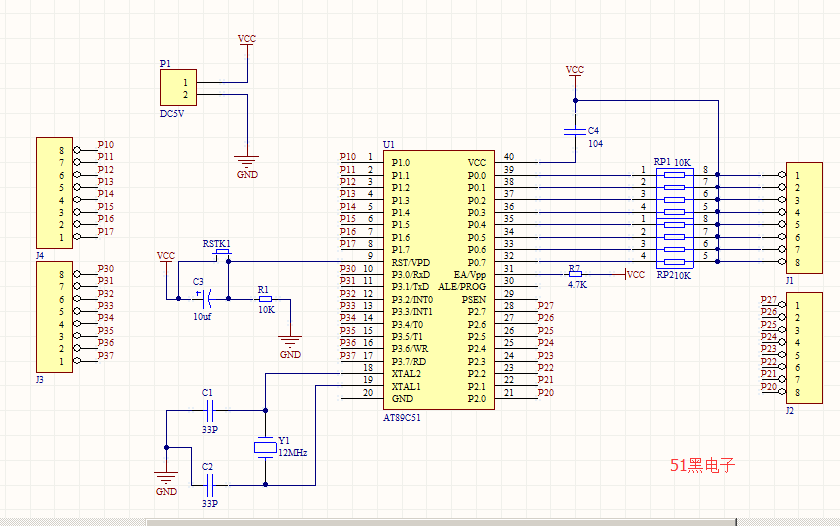

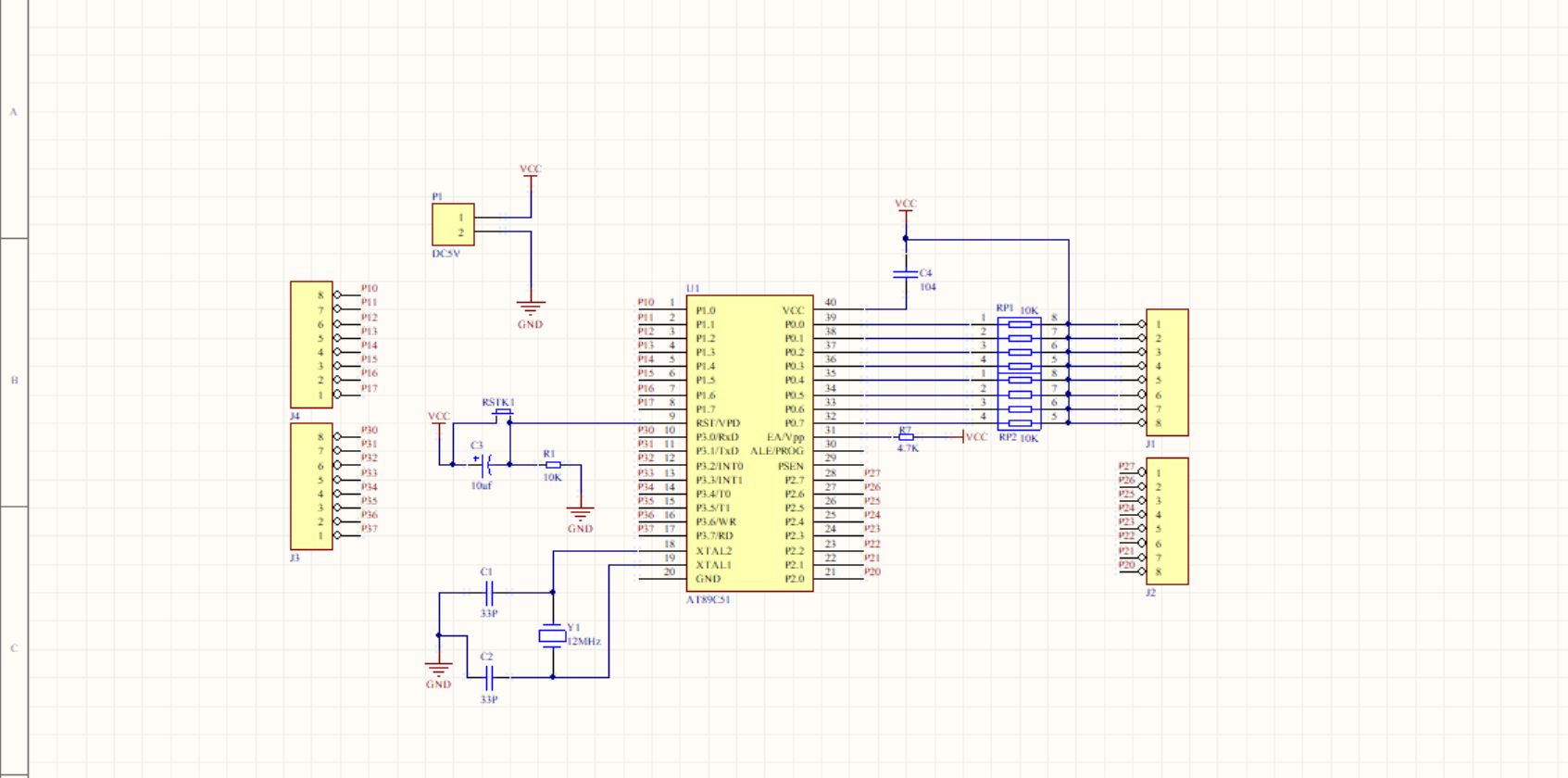

Altium Designer畫的AT89C51最小系統板原理圖和PCB圖如下：(51hei附件中可下載工程文件)









最小單片機.7z

640.37 KB, 下載次數: 11, 下載積分: 黑幣 -5

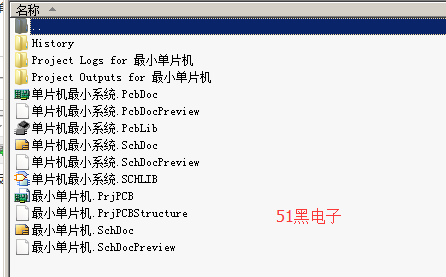

內有原理圖和pcb圖
