標題: 如何測量電機霍耳的好壞及電機霍耳檢測器內部電路(多種)


在電動車維修的這個圈子里,很多人特別是新手,對如何測量電機霍耳的好壞還是覺得很懵懂,在下面我就以實測圖文的方式教大家如何測量電機霍耳的好壞。
因?yàn)閿?shù)字萬用表比較直觀的原故,大家使用數字萬用表的較多,故我就用數字萬用表測量的方法為例子.
(型號為DT9205)
測量霍耳的好壞有好幾種方法:
首先:參數比較法(不帶電測量)
請看下圖:

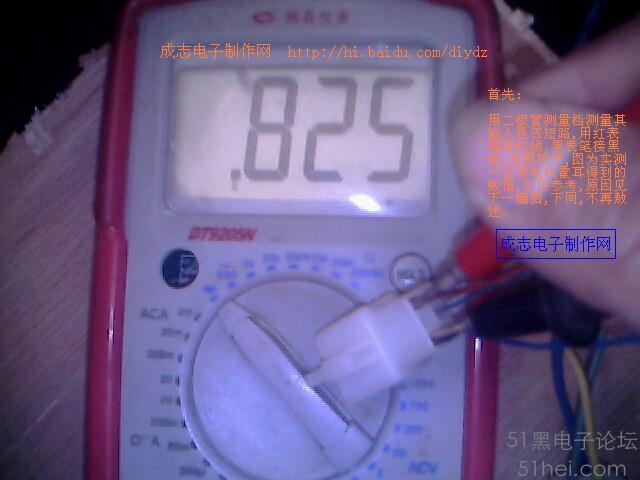

圖片上的文字:“首先用二極管測量檔沒量其輸入是否短路,用紅表筆接紅(色正電源)線,黑表筆接黑(色負極)線,如圖所示。圖示為實測一正常電機霍耳得到的數值,僅供參考,原因見一幅圖,下同,不在敖述。”
接下來......

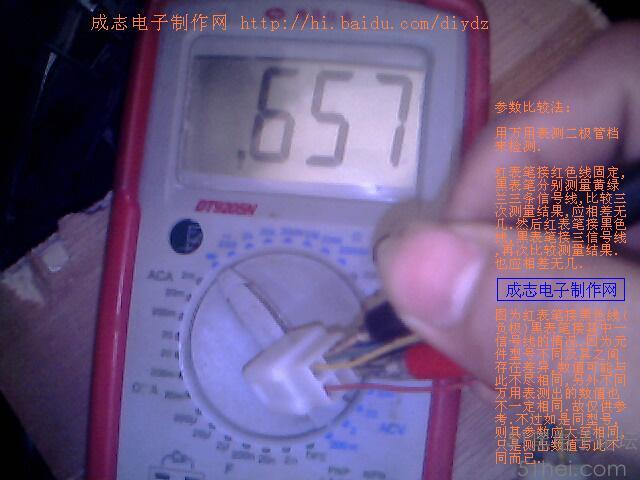

圖片上的文字:“參數比較法:用萬用表測二極管檔來檢測。紅表筆接紅色線固定,黑表筆分別測量黃綠蘭三條信號線,比較三次測量想方設法,應相差無幾。然后紅表筆接黑色線,黑表筆接三信號線,再次比較測量結果,也應相差無幾。
圖為紅表筆接黑色線(負極)黑表筆接其中一信號線的情況。因?yàn)樵吞?hào)不同及其之間存在差異,數值中能與此不盡相同,另外不同萬用表測出的數值也不一定相同。故供參考。不過如是同型號,則其參數應大至相同,只是測出數值與此不同而已�!�
進一步測量判斷它好壞。
測到這一步,如果它們的參數基本上一致,因?yàn)椴煌吞?hào)參數也不盡相同,因此我們還是無法判斷它的好壞,只能判斷出它是否擊穿短路了。
如要進一步測量它們的好壞,只有帶電測量了,不過它和下面要講的有所不同。
方法如下:
取一穩壓直流電源或用三粒5�;�7#電池,如圖:
圖片上傳中......
第二個方法:
在線測量法------這是維修時最最常用的方法之一了

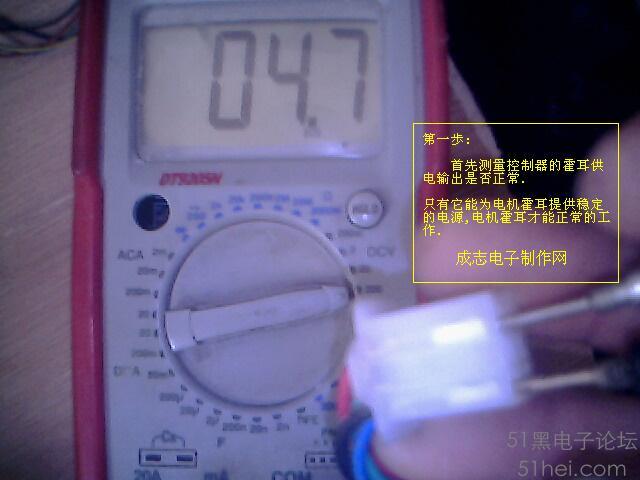

第一步

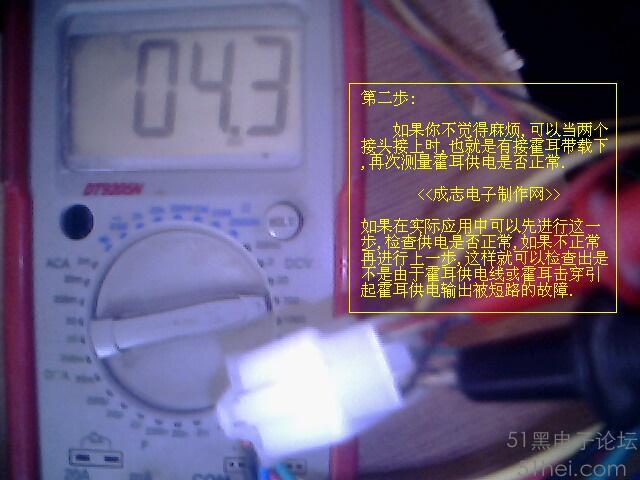

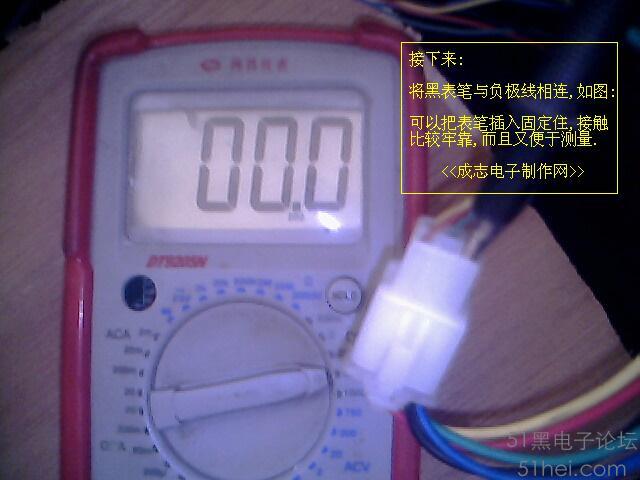

第二步

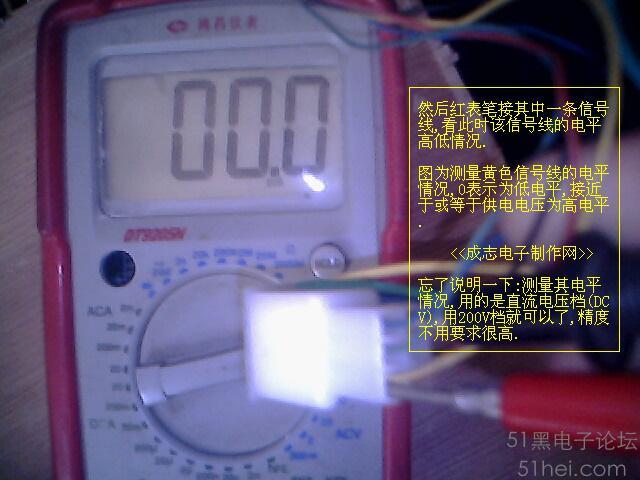

第三步

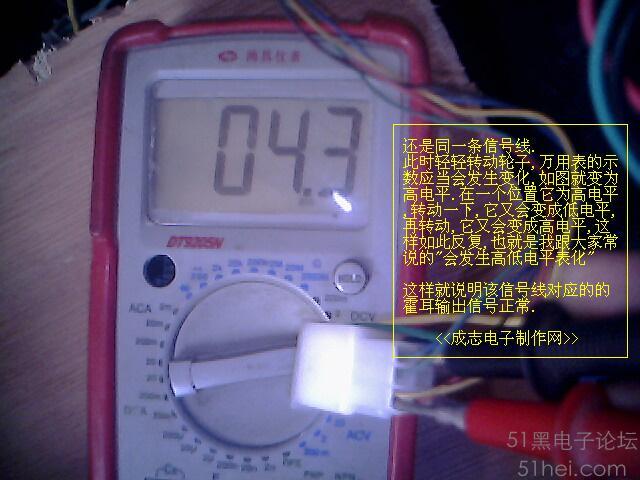

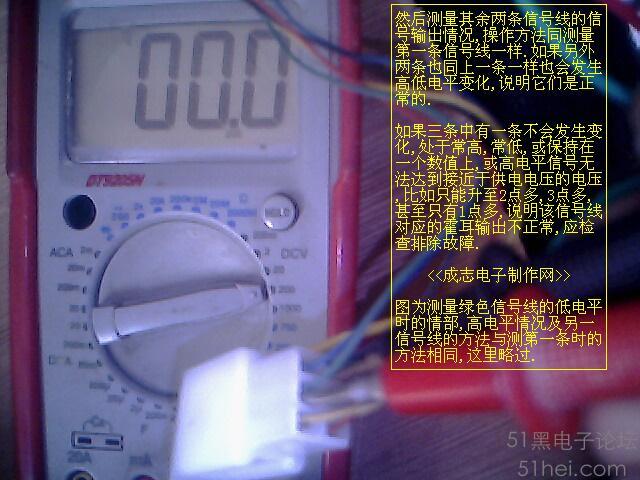

第四步



第五步
第六步


這樣電機霍耳的測量就完成了.


第三種方法:儀器測量法------這里我會提供幾個測量電路給大家,從中教大家如何使用.
說明一點,其實這種電路很簡單,大家如稍有動手能力的完全可以自已做一個.

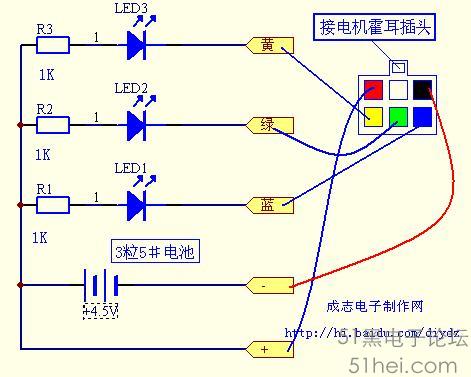

第一種:

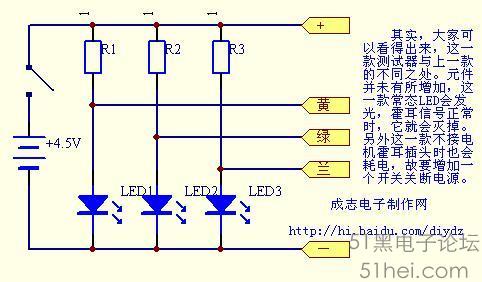

第二種

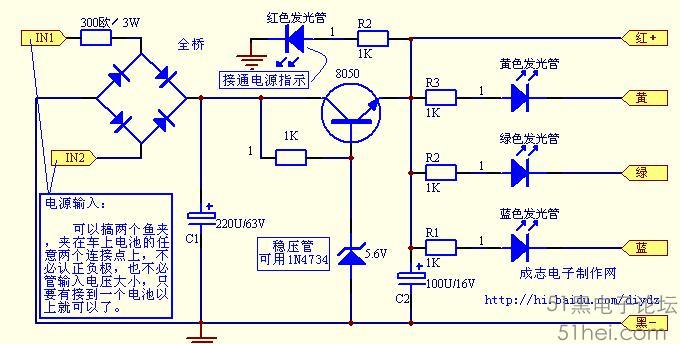

其實大家從中可以看出第三種是第一種的一個擴展,它直接取自車上電池的電源,而不必用干電池,這樣維修更為方便. 我在看到別人做的檢測器之前做的一個會比這個稍復雜一點.用到三極管,電源用7805穩壓.后來想想,簡潔至上,好用夠用就行.所以現在就用了第三個電路.
要知道第三個電路做成的檢測器可要80元喲------有人就是這么賣!
