標題:
直流無刷風扇電路

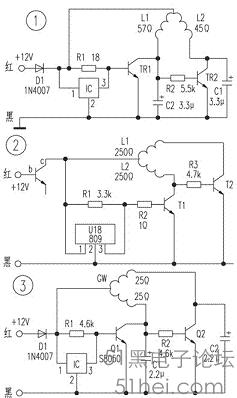

微型直流電機在家用電器中應用很廣，尤其在計算機中廣泛采用直流電機進行排風降溫，這種新型的直流風扇采用無刷結構，克服了傳統換向器式（有刷）電機易磨損、噪音大、壽命短等缺點。據實物繪制的幾種風扇電路，如附圖所示。
其中圖１為電源風扇電路；圖２為顯卡風扇電路；圖３為ＣＰＵ風扇電路。圖１中Ｌ１、Ｌ２為風扇無刷電動機的電樞繞組。ＩＣ為霍爾器件，其{1}腳為電源正端；{2}腳為電源負端；{3}腳為輸出端；當其{3}腳輸出高電平時，三極管ＴＲ１導通，Ｌ１被接通（同時ＴＲ１ ｃ極呈低電平，ＴＲ２截止）；當ＩＣ{3}腳輸出低電平時，ＴＲ１截止，其ｃ極呈高電平，ＴＲ２導通，Ｌ２被接通。如此循環不已，Ｌ１、Ｌ２輪流通電形成旋轉磁場而使無刷電機旋轉，帶動風扇工作。
圖２、圖３電路的工作原理與上述相同。
由于ＣＰＵ等工作溫度高，風扇工作環境溫度高，最常見的故障現象為潤滑油干涸，出現很大的噪音，也影響風扇工作。這可揭開風扇有標簽的一面，加幾滴潤滑油即可；另一種故障現象為晶體管損壞，可揭開標簽，去掉內卡圈，拆開后更換相同的晶體管即可。
