標題: 電腦風扇用電機控制電路

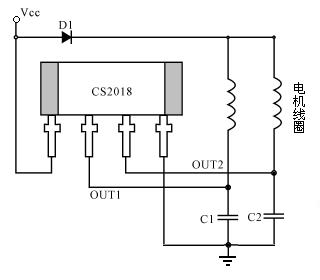

         圖1為霍爾鎖定型開關電路CS2018構成的無刷電機控制電路，CS2018內部集成了霍爾電壓發生器、差分放大器、史密特觸發器和集電極開路的輸出級等，它可直接驅動小功率的電機繞組。
圖1 用CS2018霍爾開關鎖定電路直接驅動電機

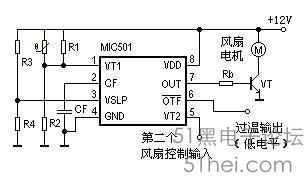

圖2是一個實用的有刷電機控制方案，它是利用MIC501專用芯片為核心結合一些外圍元件實現的。
圖2 調壓調速電路
　      在有刷電機電路中，電機主回路中與功率晶體管VT串聯，VT的作用相當于一個可變電阻，芯片7腳輸出的信號通過基極電阻Rb與其基極相連，對VT的導通程度進行控制，電機轉速隨VT的導通程度的變化而變化。VT截止時，電機停轉；VT飽和導通時，電機全速（Full Speed）旋轉。圖中T1為熱敏電阻，接入控制芯片的第一個控制端VT1，實現轉速-溫度自動控制；從第二個控制輸入端接入一個由可變電阻組成的偏置電路，可實現轉速的手動控制。
　      由于有刷電機的轉速受到荷載大小的影響，采用這種電機的風扇在使用過程中容易因為灰塵和潤滑不良等因素造成轉速下降甚至停轉，對CPU等昂貴部件的安全構成威脅。在電腦故障中，因為風扇轉速下降導致的電腦死機、藍屏和重啟動等故障經常發生，其中也有因風扇停轉而導致芯片燒毀的案例。
　      變頻電機則很少出現這些問題，因為其轉速只與所設定的頻率有關，而與載荷和供電電壓無關，無需轉速反饋控制，即可實現恒定轉速，因此風扇運轉的穩定性和可靠性大大增強


作者: 81890144    時間: 2016-10-7 13:37
VT的作用相當于一個可變電阻，芯片7腳輸出的信號通過基極電阻Rb與其基極相連，對VT的導通程度進行控制，電機轉速隨VT的導通程度的變化而變化。 好好看看PWM 是怎么控制直流電機的，VT 只是一個開關吧了，
