圖中，A為陽極，使用時需接地；K為陰極，需經限流電阻接正電源；UREF是輸出電壓UO的設定端，外接電阻分壓器；NC為空腳。

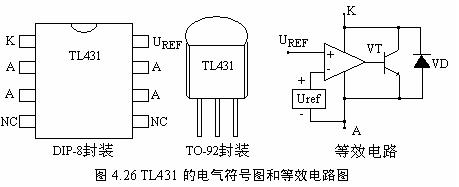

TL431的等效電路如圖所示，主要包括①誤差放大器A，其同相輸入端接從電阻分壓器上得到的取樣電壓，反相端則接內部2.5V基準電壓Uref，并且設計的UREF=Uref，UREF通常狀態下為2.5V，因此也稱為基準端；②內部2.5CV基準電壓源Uref ；③NPN型晶體管VT，它在電路中起到調節負載電流的作用；④保護二極管VD，可防止因K-A間電源極性接反而損壞芯片。TL431的電路圖形符號和基本接線如圖4.27所示。
它相當于一只可調式齊納穩壓管，輸出電壓由外部精密分壓電阻來設定，其公式為 (4-16) ：
R3是IKA的限流電阻。其穩壓原理為：當UO上升時，取樣電壓UREF也隨之升高，使UREF>Uref，比較器輸出高電平，使VT導通，UO開始下降。
反之，UO下降會導致UREF下降，從而UREF<Uref，使比較器再次翻轉，輸出變成低電平，VT截止UO上升。這樣的循環下去，從動態平衡的角度來看，就迫使UO趨于穩定，從而達到了穩定的目的，并且UREF=Uref。
在本設計中就是利用TL431和光耦構成反饋電路，其工作原理就是當輸出電壓發生波動時，經分壓電阻得到的取樣電壓就與TL431中的2.5V基準電壓進行比較，在陰極上形成誤差電壓，使LED的工作電流發生變化，再通過光耦去改變SG3525的COMP控制端電流的大小，調節SG3525的輸出占空比，從而達到穩壓的目的
PC817功能簡介
光電耦合器是以光為媒介來傳播電信號的器件。通常是把發光器（發光二極管LED）和受光器（光敏晶體管）封裝在同一管殼內如圖4.28。
當輸入端加電信號時，發光器發出光線，照射在受光器上，受光器接受光線后導通，產生光電流從輸出端輸出，從而實現了“電-光-電”的轉換。
普通光電耦合器只能傳輸數字信號（開關信號），不適合傳輸模擬信號。線性光電耦合器是一種新型的光電隔離器件，能夠傳輸連續變化的模擬電壓或電流信號，這樣隨著輸入信號的強弱變化會產生相應的光信號，從而使光敏晶體管的導通程度也不同，輸出的電壓或電流也隨之不同。
PC817光電耦合器不但可以起到反饋?zhàn)饔眠�可以起到隔離作用。

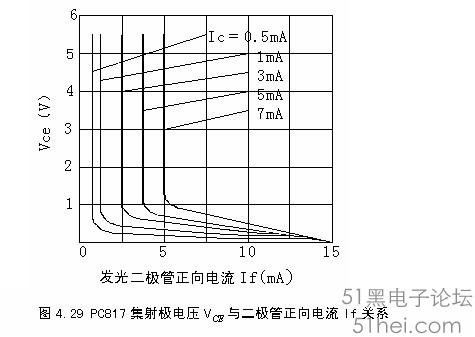

圖4.29為PC817集電極發射極電壓V 與發光二極管正向電流If關系。
