最近很懶，要完成的幾個實物，一直沒動手。今天又多了一項，ICL7135制作的高精度電壓表。程序完成，仿真也正常了，就等實物制作了。
關于ICL7135制作的電壓表，網上資料不少，但內容都差不多，不懂處仍然不懂。7135測電壓有２種方法，一種是并口輸出，接線繁多。另一種是利用BUSY信號得到電壓，這方法簡單，接線只用了一條。

基本原理如下：
ICL7135是以雙積分方式進行A/D轉換的電路。每個轉換周期分為三個階段

[1].自動調零階段 [2].被測電壓積分階段 [3].對基準電壓進行反積分階段

以輸入電壓Vx為例，其積分器輸出端（ICL7135的4腳）的波形如圖1所示。“busy”輸出端（ICL7135的21腳）高電平的寬度等于積分和反積分時間之和。ICL7135內部規定積分時間固定為10001個時鐘脈沖時間，反積分時間與被測電壓的大小成比例。如果利用單片機內部的計數器對ICL7135的時鐘脈沖計數，利用“busy”作為計數器門控信號，控制計數器只能在busy為高電平時計數，將這段busy高電平時間內計數器的內容減去10001，其余數便等于被測電壓的數值。

注：U2的CLOCK端接125K方波信號

//2012 02 26 E:\DPJ_C\ICL7135\7135LED.C

#include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int

uchar code tab[]={
0x3F,/*0*/
0x06,/*1*/
0x5B,/*2*/
0x4F,/*3*/
0x66,/*4*/
0x6D,/*5*/
0x7D,/*6*/
0x07,/*7*/
0x7F,/*8*/
0x6F,/*9*/
};
uint V;
sbit P0_7=P0^7;

void delay(uint ms)
{
uchar i;
while(ms--)
for(i=0;i<123;i++);
}

void display()
{
uchar temp=0xfe,a[5],i;
a[0]=V/10000;
a[1]=V%10000/1000;
a[2]=V%1000/100;
a[3]=V%100/10;
a[4]=V%10;
for(i=0;i<5;i++)
{
P0=tab[a[i]];
if(i==0)
P0_7=0x01; //最高位顯示小數點
P1=temp;
delay(1);
P1=0xff;
temp=_crol_(temp,1);
}
}

void main()
{
TMOD=0X0d;//00001101
TL0=0;
TH0=0;
ET0=1;
EX0=1;
IT0=1;
EA=1;
TR0=1;
while(1)
display();
}

void ADC_7135() interrupt 0
{
V=TH0;
V<<=8;
V+=TL0;
V-=10001;
TL0=0;
TH0=0;
}

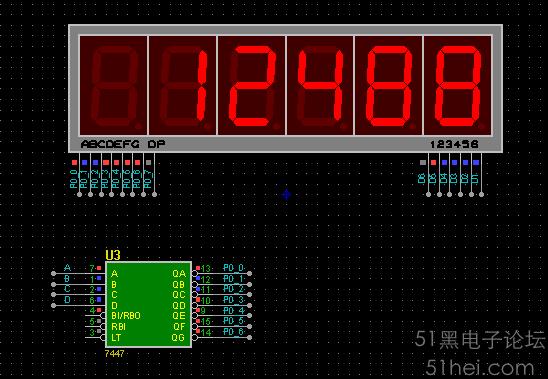

多頁設計，加了一個用7135的BCD輸出的信號加到數碼管顯示，小2個字。
