標題: 自制PIC編程器

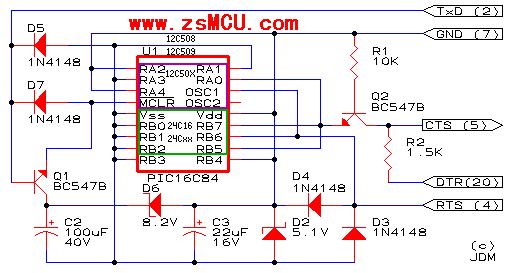

歡迎來到這里，我覺得這款編程器的聲望完全歸功于jens madsem.當你完全沉浸在這東西的時候，你可能發現這個編程器可能是最有用的東西�？傊�，這里有電路圖和一些技巧，是我自己做一個編程器時摘錄的。
當你完成這款編程器制作以后，當然要找一些芯片來試一試?yán)�，而下面的芯片的編程對這款編程器來說都支持的。PIC12C5XX，12C67X，24CXX，16C55X，16C62X，16C71，16C71X，16C8X，16F8X.

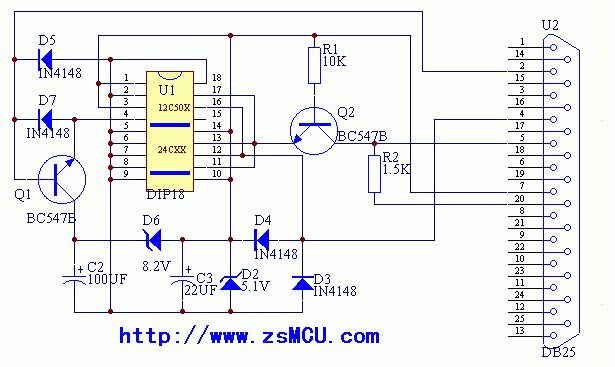

站長為了方便看，自己由畫了一張圖，如下：

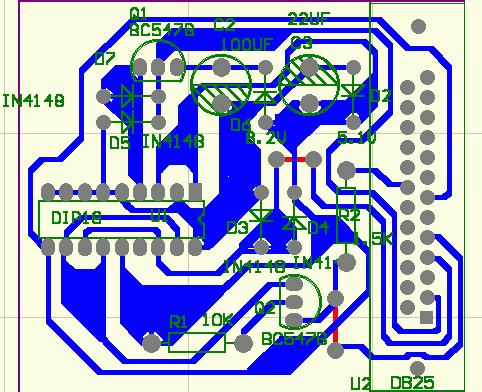

印刷電路板圖在這里，請參考：（電路板中紅線為跳線）
對應的變成軟件在這里可以下載： DOS版本.zip (11.31 KB, 下載次數: 13) WINDOWS版本.zip (495.45 KB, 下載次數: 19)
注意：這款編程器跟電腦連接是采用25針串口的，假如你沒有，可以采用9針的串口，但是接線當然需要一些改動，具體如下：
25針串口對9針串口
2------3
7------5
5------8
20-----4
4------7
現在你就可以馬上做一個編程器啦 PCB板圖.rar (1.01 KB, 下載次數: 16)
