標題: 積分式4位半A/D轉換器ICL7135資料
     ICL7135精度高、抗干擾性能好、價格低，應用十分廣泛。本文介紹ICL7135的引腳定義、主要特性及其與單片機的接口。

1． ICL7135的引腳功能及主要特性

ICL7135是雙斜積分式4位半單片A／D轉換器，28腳DIP封裝。其引腳功能如下：{1}腳（V－）－5V電源端；{2}腳（VREF）基準電壓輸入端；{3}腳（AGND）模擬地；{4}腳（INT）積分器輸入端，接積分電容；{5}腳（AZ）積分器和比較器反相輸入端，接自零電容；{6}腳（BUF）緩沖器輸出端，接積分電阻；{7}腳（CREF＋）基準電容正端；{8}腳（CREF－）基準電容負端；{9}腳（IN－）被測信號負輸入端；{10}腳（IN＋）被測信號正輸入端；{11}腳（V＋）＋5V電源端；{12}、{17}～{20}腳（D1～D5）位掃描輸出端；{13}～{16}腳（B1～B4）BCD碼輸出端；{21}腳（BUSY）忙狀態輸出端；{22}腳（CLK）時鐘信號輸入端；{23}腳（POL）負極性信號輸出端；{24}腳（DGND）數字地端；{25}腳（R／H）運行／讀數控制端；{26}腳（STR）數據選通輸出端；{27}腳（OR）超量程狀態輸出端；{28}腳（UR）欠量程狀態輸出端。

TCL7135的主要性能特點：

1）輸入阻抗達109Ω以上，對被測電路幾乎沒有影響；2）自動校零；3）有精確的差分輸入電路；4）自動判別信號極性；5）有超、欠壓輸出信號6）采用位掃描與BCD碼輸出。

2． ICL7135與單片機的接口

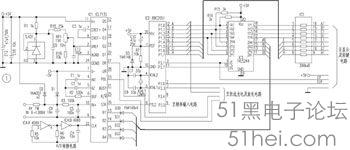

1）電路原理 圖1是ICL7135與單片機的接口電路。圖中C1、R2是積分元件，C2是自零電容，C3是基準電容；R3、C5組成標準輸入濾波網絡；R4、C9、D1、D2組成輸入過壓保護電路；RP1為基準電壓調整電位器，可根據要顯示的滿度值選擇基準電壓的大小，這里設計為1．0000V，它們的關系是：滿度值為基準電壓的兩倍。IC4為六反相器，兩個反相器組成振蕩電路為ICL7135提供時鐘信號，振蕩頻率f＝0．45／（R6×C4）。ICL7135要求每秒鐘至少進行3次A／D轉換，每次轉換需要40000個時鐘脈沖，因此時鐘頻率應大于120kHz，這里取f＝125kHz。STR為選通脈沖輸出端。一次A／D轉換結束后，在該端連續輸出5個負脈沖，分別對應5組BCD碼數據。74LS244是三態緩沖器，1G、2G分別選通兩組信號：1G＝0、2G＝1時，選通第一組信號：1G＝1、2G＝0時，選通第二組信號。單片機的P3．1接1G，當P3．1為0時接通顯示數碼管；P3．7接2G，當P3．7為0時接通ICL7135的B1～B4。

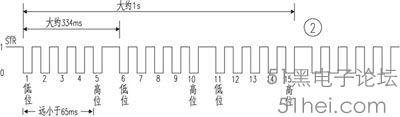

2）ICL7135 STR端時序圖 圖2為ICL7135 STR端輸出時序圖。STR端在1秒內輸出3 次，每次5個、共15個負脈沖，每次輸出時間約333ms，連續負脈沖間的時間差遠小于65ms。程序中設定T1中斷時間間隔至少65ms，因而可準確檢測出STR發出的5個連續的負脈沖，分別接收4位半A／D轉換器輸出的5個BCD碼數據。

3）A／D轉換相關軟件工作原理 STR的負脈沖1號～5號、6號～10號、11號～15號，分別對應于數據1、數據2、數據3的BCD碼的低位到高位……。ICL7135的STR接89C2051的P3．2。IDTB為取數中斷（外中斷IET0）程序。每次進入取數中斷程序，接通74LS244第二組數據輸入開關，讀P1．3～P1．0口，送到以13H單元為指針的單元中（初始化時13H單元內容為1CH），然后13H單元數據指針減1。待5個BCD碼取完，置位轉換成功標志20H．6，將13H單元送1CH，調用子程序DTB將18H～1CH的BCD碼數據轉換為兩個8位二進制數送6EH、6FH（高位存6EH單元）。IET1為T1中斷程序，T1工作于方式1，不送入時間常數（即初始值為0000H），若晶振為12MHz，則每次中斷的時間間隔為65．536ms。進入IET1中斷時，如果20H．0＝1，表示正在測量周期或頻率；如果20H．0＝1，且13H單元內容不為1CH、20H．7＝0，表示是在連續取數過程中第一次進入IET1；如果20H．0＝1，且13H單元內容不為1CH、20H．7＝1，表示第二次進入IET1，在這兩次進入IET1之間IDTB沒有取過數據，則將13H單元送1CH，以便IDTB將低位BCD送入1CH單元。例如：由于干擾使第4個STR脈沖的對應的數據送入1CH，第5個STR脈沖對應的數據送入1BH，則第5個脈沖過后到第6個脈沖到來時，已過了大約333ms，已進入過五次T1中斷，在第二次進入IET1時已將13H單元的內容置為1CH，這樣，在STR第6個～第10個脈沖到來時，IDTB將對應的BCD碼分別送入1CH～18H，使本次A／D轉換成功，自動糾正了錯誤的脈沖。

　　二:利用ICL7135的“busy”輸出信號與單片機MCS-51銜接

　　在小型化儀表中,應該以最少的元件完成盡可能多的任務,8031需外接EPROM,剩下的16個I/O口是十分寶貴的.如果利用ICL7135的BCD碼和STB選通信號就要占5個I/O口,而利用ICL7135的“busy”端,只要一個I/O和8031內部的一個定時器就可以把ICL7135的數據送入單片機.

　　為了便于讀者理解,首先介紹ICL7135的“busy”端的功能.ICL7135是以雙積分方式進行A/D轉換的電路.每個轉換周期分為三個階段:

　　[1].自動調零階段

　　[2].被測電壓積分階段

　　[3].對基準電壓進行反積分階段

　　以輸入電壓Vx為例,其積分器輸出端(ICL7135的4腳)的波形如圖1所示.“busy”輸出端(ICL7135的21腳)高電平的寬度等于積分和反積分時間之和.ICL7135內部規定積分時間固定為10001個時鐘脈沖時間,反積分時間長度與被測電壓的大小成比例.如果利用單片機內部的計數器對ICL7135的時鐘脈沖計數,利用“busy”作為計數器門控信號,控制計數器只能在busy為高電平時計數,將這段busy高電平時間內計數器的內容減去10001,其余數便等于被測電壓的數值.

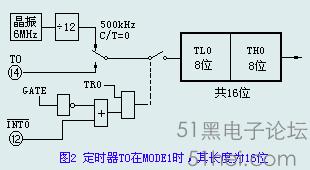

　　圖2是MCS-51定時器的邏輯框圖,如果我們把T0規定為模式1定時器方式.定時器控制端(8031的12腳)接ICL7135的“busy”端.這樣就能實現計數器由“busy”控制對單片機1/12時鐘頻率的計數要求.

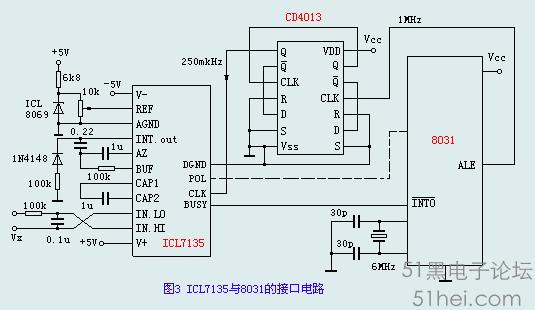

　　圖3是ICL7135與單片機MCS-51通過“busy”接口的電路圖.若8031的時鐘采用6MHz晶體,在不執行MOVX指令的情況下,ALE是穩定的1MHz頻率,經過4分頻可得到250kHz的穩定頻率,傳給ICL7135時鐘輸入端,使ICL7135的轉換速率為每秒6.25次,選取這一轉換速率,一方面照顧ICL7135A/D轉換的精度,另一方面為了盡量少占用8031的資源.定時器為16位計數器,最大計數值65535.在6.25次/秒轉換速率條件下,滿度電壓輸入時,busy寬度為30001個時鐘脈沖.再結合圖1和圖2可知,8031內部定時器的輸入頻率是500kHz,比ICL7135的時鐘頻率(250kHz)高1倍,在滿度電壓輸入時,定時器計數值為30001x2=60002.不超過定時器最大值.在“busy”高電平期間定時器的數值除以2,再減去10001,余數便是被測電壓的數值.具體程序如下:
