標題: PN結的形成過程

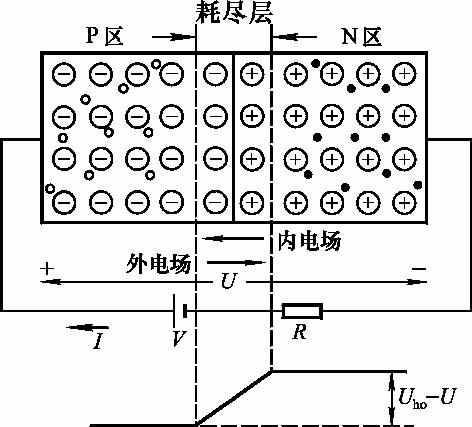

PN結的形成過程　　P型半導體（P指positive，帶正電的）：由單晶硅通過特殊工藝摻入少量的三價元素組成，會在半導體內部形成帶正電的空穴；N型半導體（N指negative，帶負電的）：由單晶硅通過特殊工藝摻入少量的五價元素組成，會在半導體內部形成帶負電的自由電子。　　　在 P型半導體中有許多帶正電荷的空穴和帶負電荷的電離雜質。在電場的作用下，空穴是可以移動的，而電離雜質（離子）是固定不動的 。N型半導體中有許多可動的負電子和固定的正離子。當P型和N型半導體接觸時，在界面附近空穴從P型半導體向N型半導體擴散，電子從N型半導體向P型半導體擴散�？昭ê碗娮酉嘤龆鴱�(fù)合，載流子消失。因此在界面附近的結區中有一段距離缺少載流子，卻有分布在空間的帶電的固定離子，稱為空間電荷區。P 型半導體一邊的空間電荷是負離子 ，N 型半導體一邊的空間電荷是正離子。正負離子在界面附近產生電場，這電場阻止載流子進一步擴散，達到平衡。
