單相電機正反轉的詳細接線圖

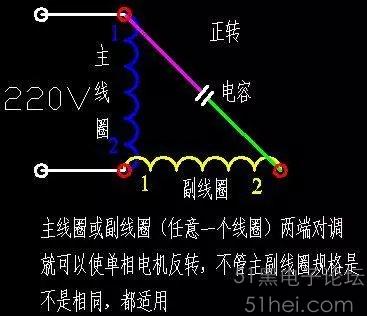

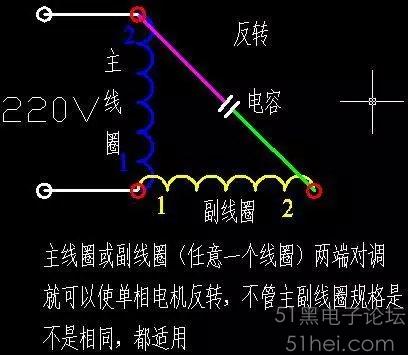

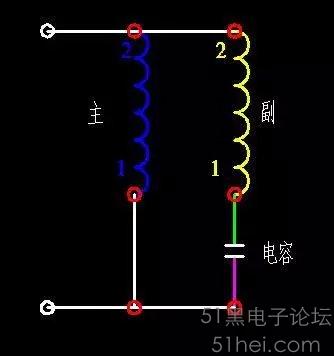

一般的常規單相電機都可以用，不論主線圈與副線圈的參數
不分主副線圈的單相電機，就是主副線圈的參數一樣，這種不分主副線圈的單相電機，除了用上面的這個辦法外還可以這樣

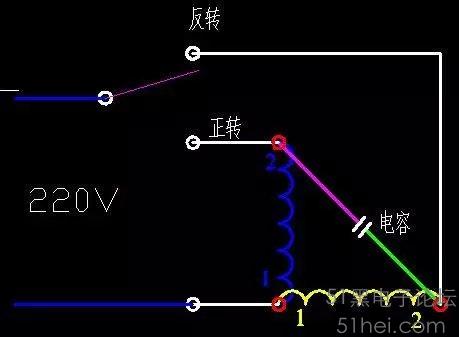

(洗衣機的電機就是不分主副的單相電機)(適用于不分主副線圈的電機)

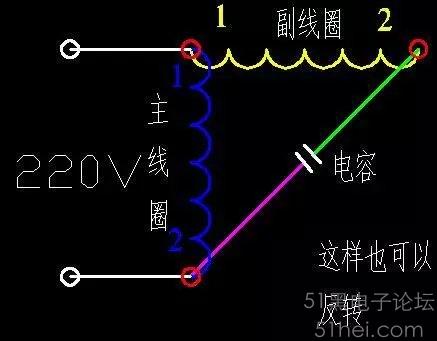

單相電機的畫法還有一種

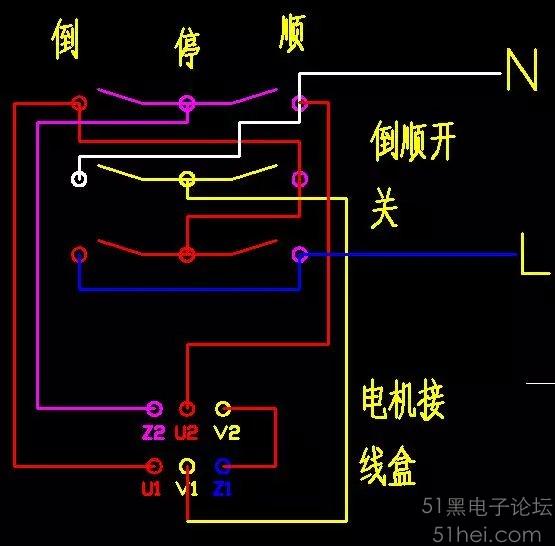

倒順開關控制的單相電機正反轉

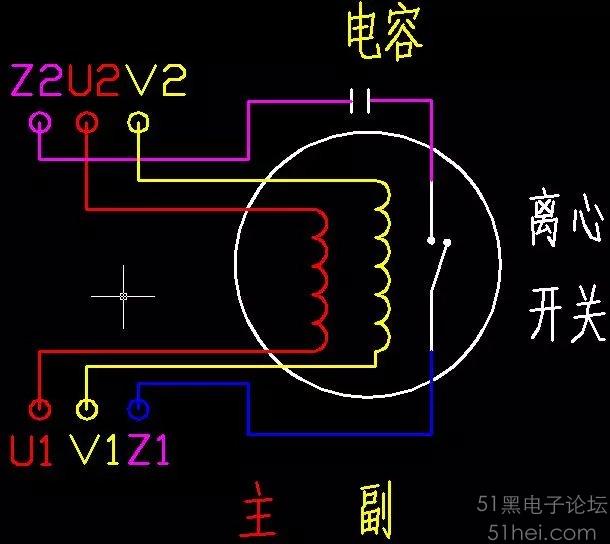

落地扇電機接線圖

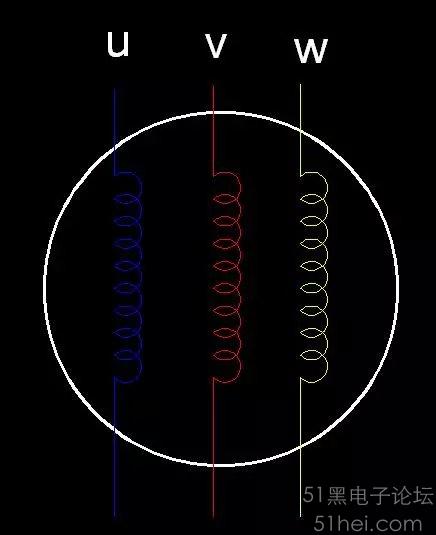

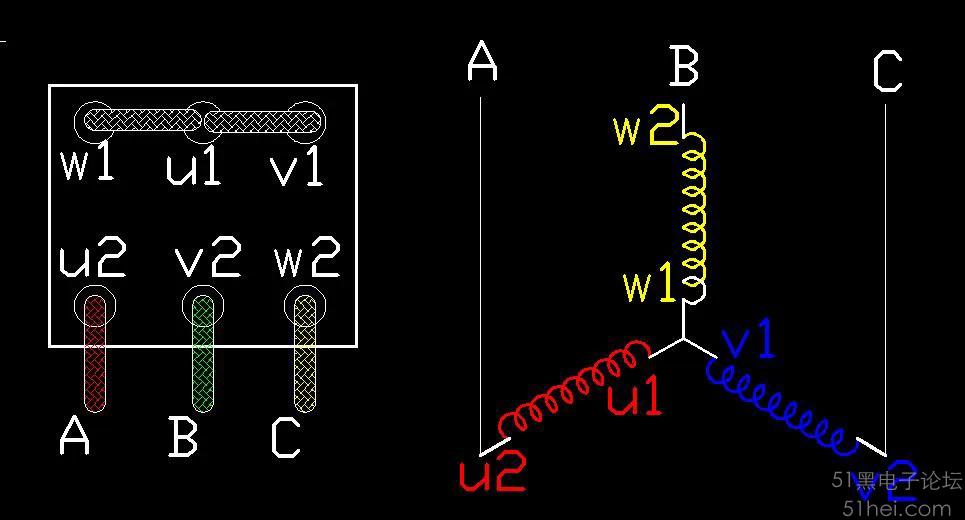

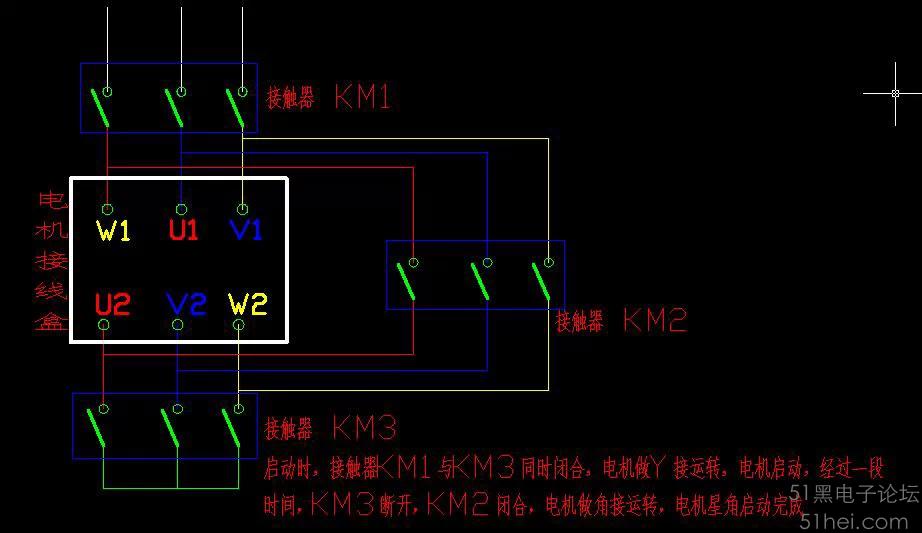

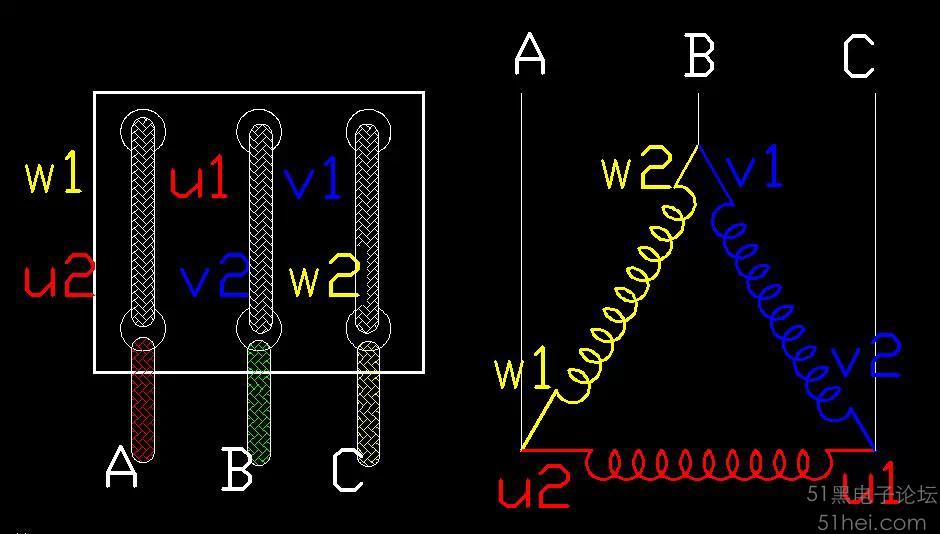

用燈泡和指針萬用表判斷三相電機線圈的同名端，也就是首位端

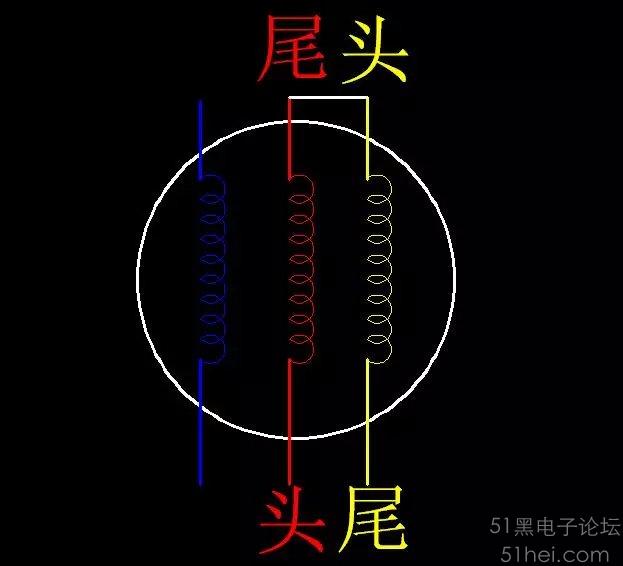

首先用萬用表量出三個線圈的首位，也就是兩端，
2把任意兩組 隨意串聯（好好理解）
3把剩下一組的兩根線接指針萬用表電壓檔，（因?yàn)橹羔樀膬?nèi)阻小，)

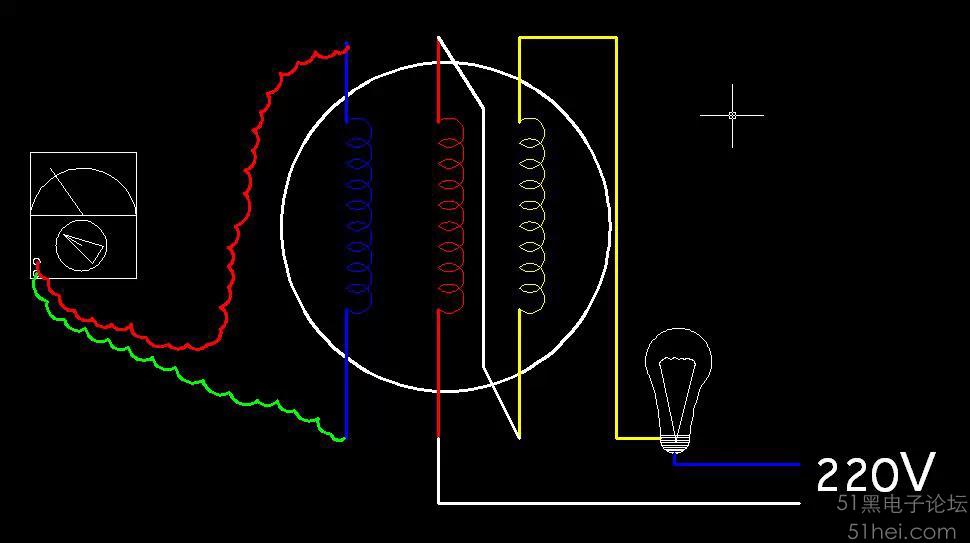

4把220v的單相電串一個燈泡（100w左右）后,接你隨意串聯的那兩組線圈的兩端，（控制這個電流不要大于電機額定電流的10%）看萬用表，指針若果有指示，且在110V左右，那么你串聯的那兩個線圈的相位關系就是首尾相連

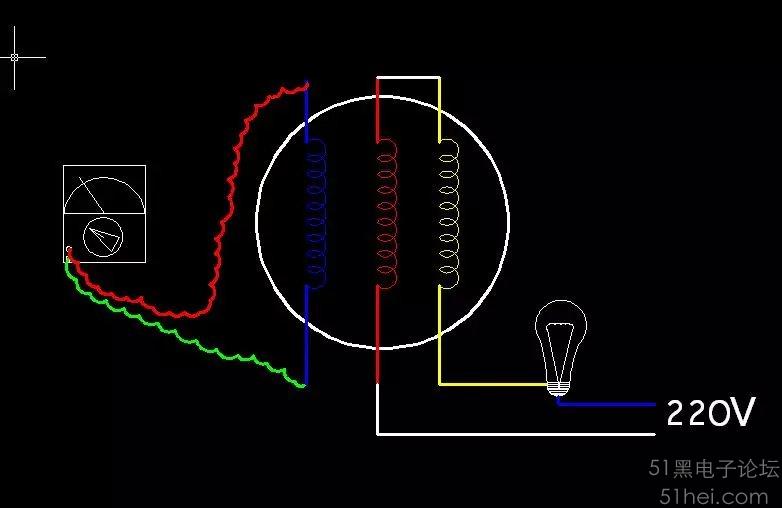

如果萬用表沒有指示，就把那兩個串在一起的兩個線圈，隨便一個線圈的兩端，互換一下，再重復3、4步驟
如果萬用表有了電壓指示
那么現在紅線圈和黃線圈的連接關系是首尾相連，
這兩個線圈判斷完了，做好標記，然后用這兩個線圈的其中一個再與藍線圈串聯，用同樣的辦法把藍線圈判斷一下，就可以了

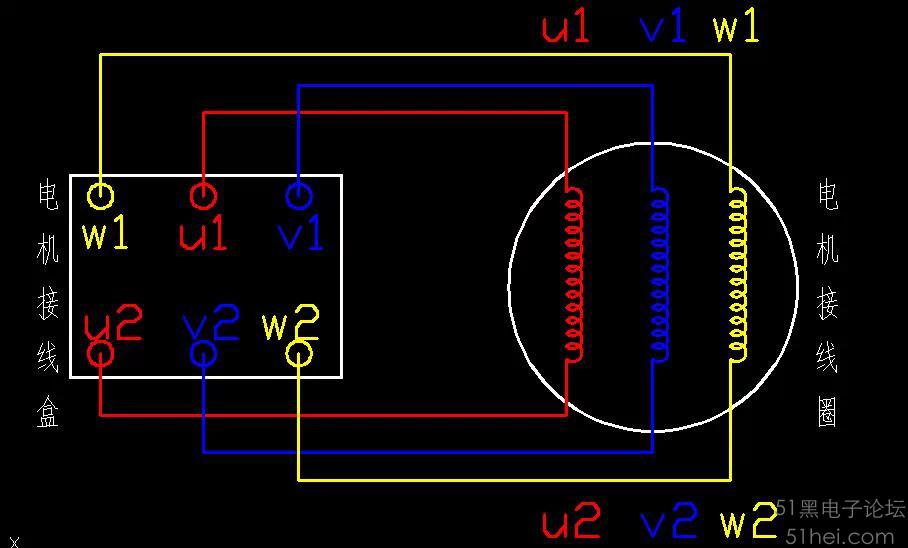

這是一般電機的線圈端頭跨接方法
這種方法也行，但是由一個缺點，就是，相同磁極之間的跨線要經過，不同磁極的端頭，由于耐壓問題，容易擊穿絕緣
上面的圖是高速檔
如果變一下型，中速檔就成了這樣

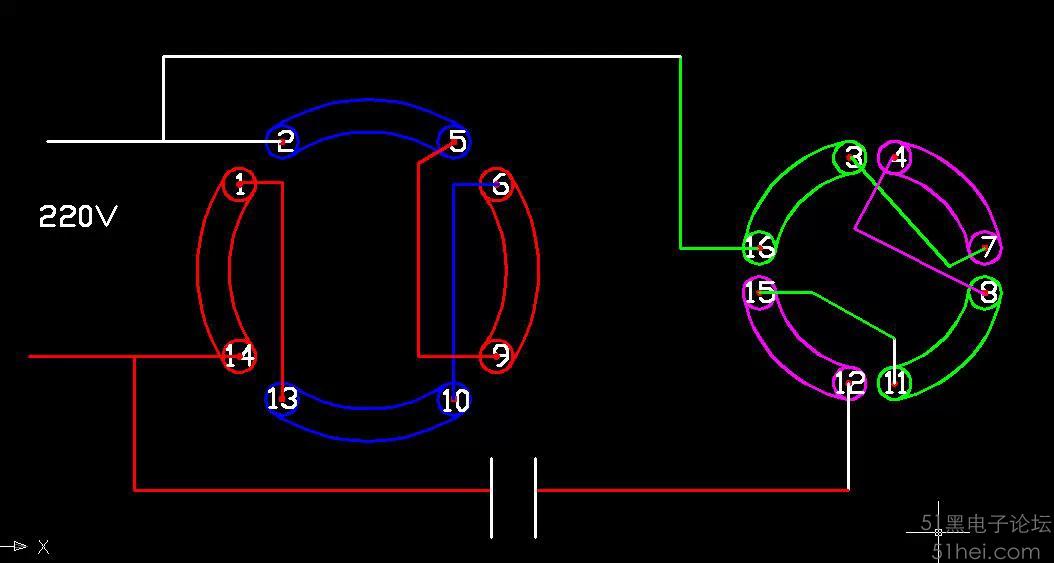

主線圈里串接了粉紅線圈，就相當于多了一對磁極，（我的理解是這樣的）
對于啟動線圈來說，有沒有，多少都無所喂，甚至再電機啟動后，連電容一起摘除
（不過啟動力矩有影響）

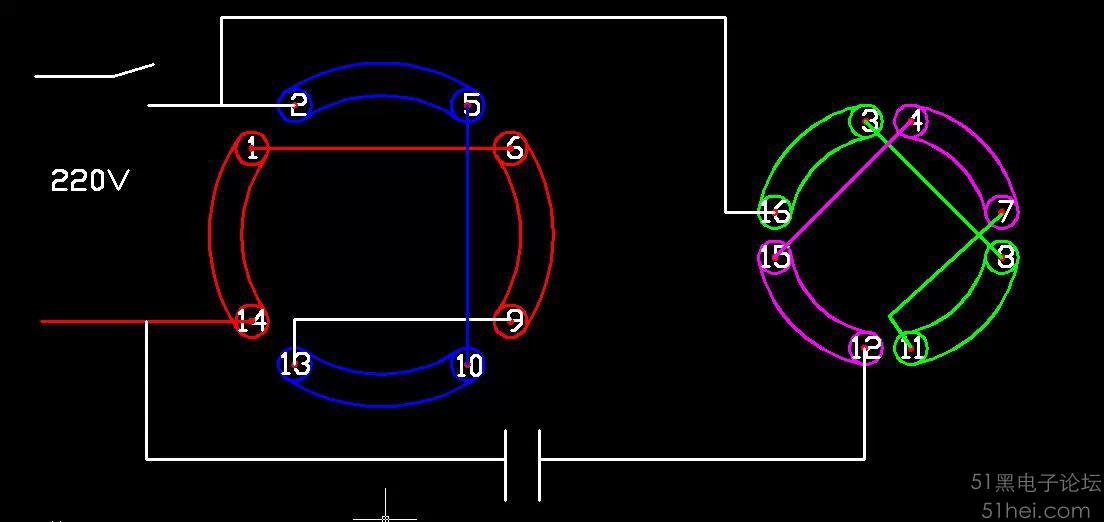

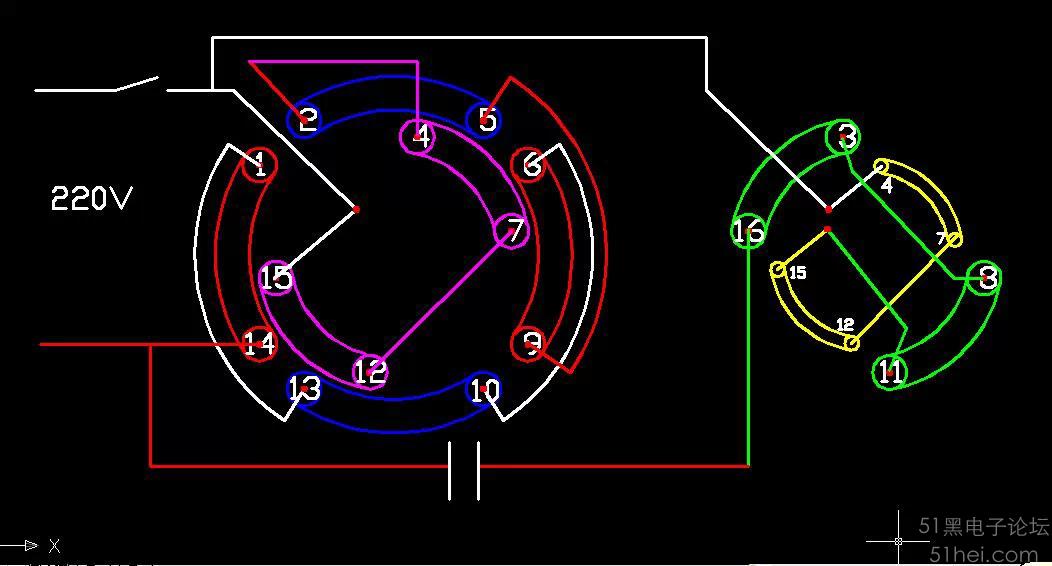

這是最慢的檔位，接線是這樣的，
我想這一對黃線圈，串在主線圈里沒有增加磁極，電機轉速慢了，我認為他的作用是
電抗器的作用，使加在主線圈的電壓降低，
或者說包括那一對粉紅線圈也是起一個降壓的作用，
應該不會有其他的理由了
