89C52單片機與網卡接口電路圖
[打印本頁]
作者:
51黑tt
時間:
2016-3-6 12:54
標題:
89C52單片機與網卡接口電路圖

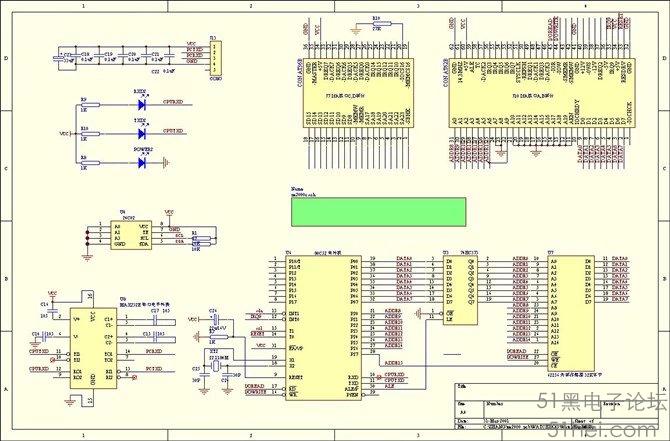

電路用到的主要芯片有MAX232(串口的電平轉換),24c02(IIC總線的eeprom），373（8位鎖存），62256（32K的RAM).其中的24C02也可以不要，可以通過存取網卡上的93C46來實現，但我沒有這樣做。62256為外部32K的Ram，也可以不用，可以用網卡上的RAM來代替，但是網卡上的Ram的存取比較復雜，速度會比加62256慢。為了編程的方便，和實現快的傳輸速度，以及為完成更為復雜的應用，推薦使用62256，用77E58單片機和外加62256，可以實現500KBPS以上的傳輸速度。電路圖上方的兩大塊為ISA槽，網卡是插在這ISA槽上的。本站還有一個
