標題: 學電子新手“補習班”-1
本帖最后由 51黑tt 于 2016-3-6 16:46 編輯


      前言:經常見新來的朋友詢問一些電子方面相對入門的東西,還有一些偏門的物件也經常有人提及。。干脆我來做一個匯總,方便新手參考學習;同時也便于查找出場率相對較高的偏門資料 以后誰在提及類似的求助話題,給他這個鏈接提醒他到“補習班”找一下就行了。

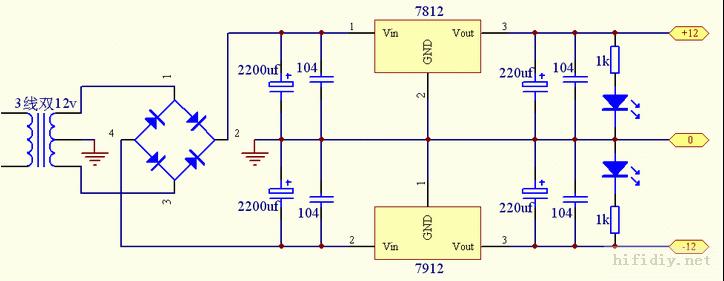

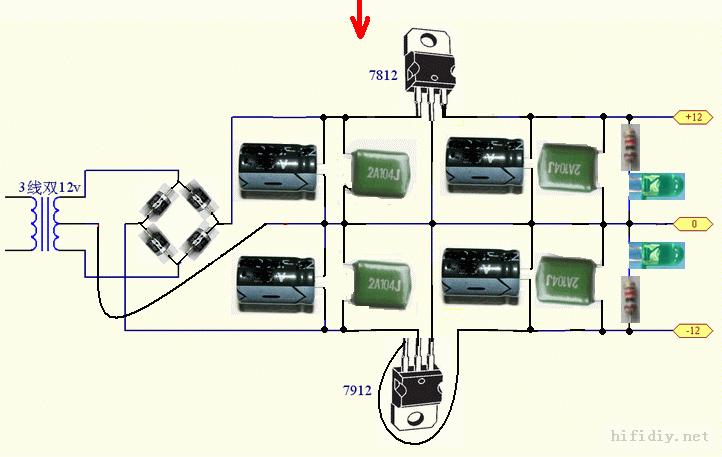

先放一張圖:如下。你能看的懂的話就不要往下看了,說明你已經不是新手了。如果執意往下看的話我也不攔著



看不懂?再來個實物圖


還看不懂?那就從2樓開始慢慢研究。
上面的圖咱從后往前講 最后那個是電源指示的東西,也就是常說的LED。

經常見有朋友發問“LED用*v的電壓加多大電阻合適?”“LED用220v加多大電阻合適?”等等

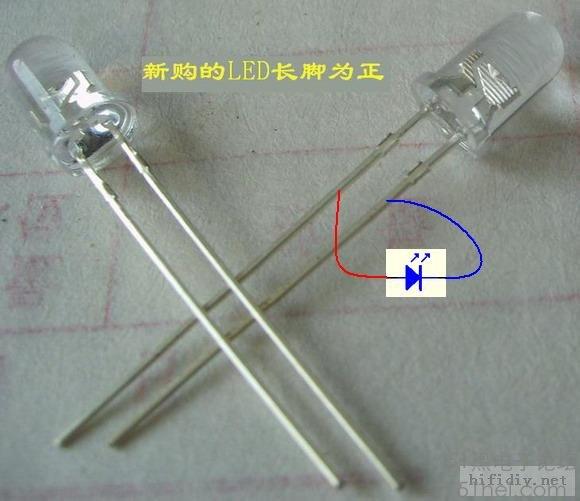

先來看看常見的LED,如下圖我找了幾個高亮的LED做展示


再來個近看


轉正題,LED是電流驅動的元件,有的朋友問LED用幾v供電可就有點不太合適了。通常常見的LED點亮需要20mA以內的電流,一般用5-10mA就可以了,電流過大會影響它的壽命

盡管它是電流驅動的,但是在點亮?xí)r兩端還是有一定電壓降的。普通亮度的大概在2v左右,高亮的在3v左右,所以當有多個LED串聯時還真需要考慮它的供電電壓是否合適。



至于常用做指示的LED應該串接多大電阻合適,我個人也懶得算了都是這么做的:當1個LED接在電壓超過10v的電源上時,電阻可以選用100倍電源電壓數值。比如12v時可以用1200歐左右電阻(1.2k左右),24v時用2400歐左右(2.4k左右)

至于具體算法可以這樣算:  5mA電流時 R=U/I=(電源電壓-LED兩端電壓)/0.005=?
                               10mA電流時 R=U/I=(電源電壓-LED兩端電壓)/0.01=?
                               20mA電流時 R=U/I=(電源電壓-LED兩端電壓)/0.02=?


對于交流電來說最好能給LED加反向保護或者整流,比如高亮LED承受反壓沖擊能力很弱,不加保護很容易就掛掉,如果你的高亮LED用在220v上沒加保護使用了很長時間也沒掛,那說明你真幸運

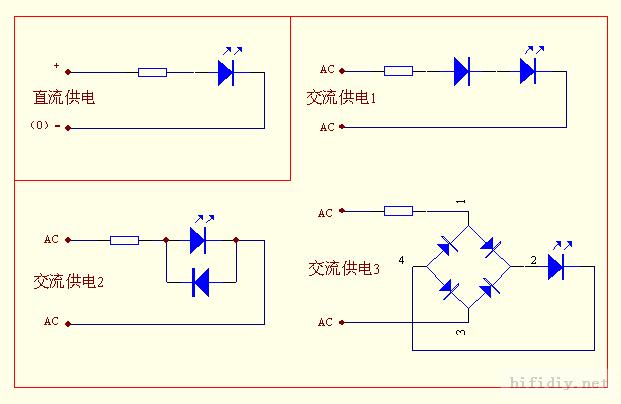

常用接線方式如下圖,注意交流供電時最好按圖示加反向保護,特別是交流高壓時。



順便貼一個想在電動車上改裝LED大燈的圖:“恒流電路”!
下面是單組串聯情況,需要并聯多組的話在電流允許的范圍內根據公式把電阻阻值適量減小!
1.使用7805時的圖

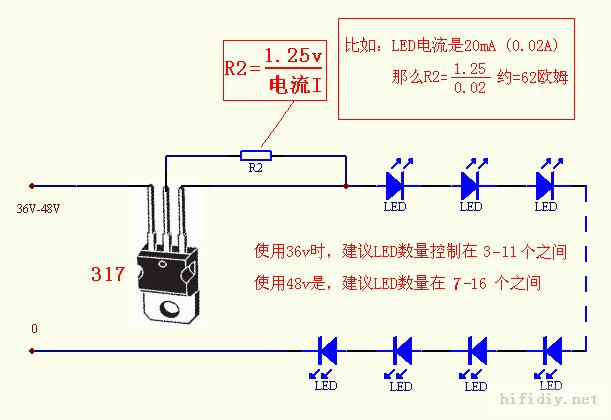

2.使用317時的圖

下面開始電容部分。

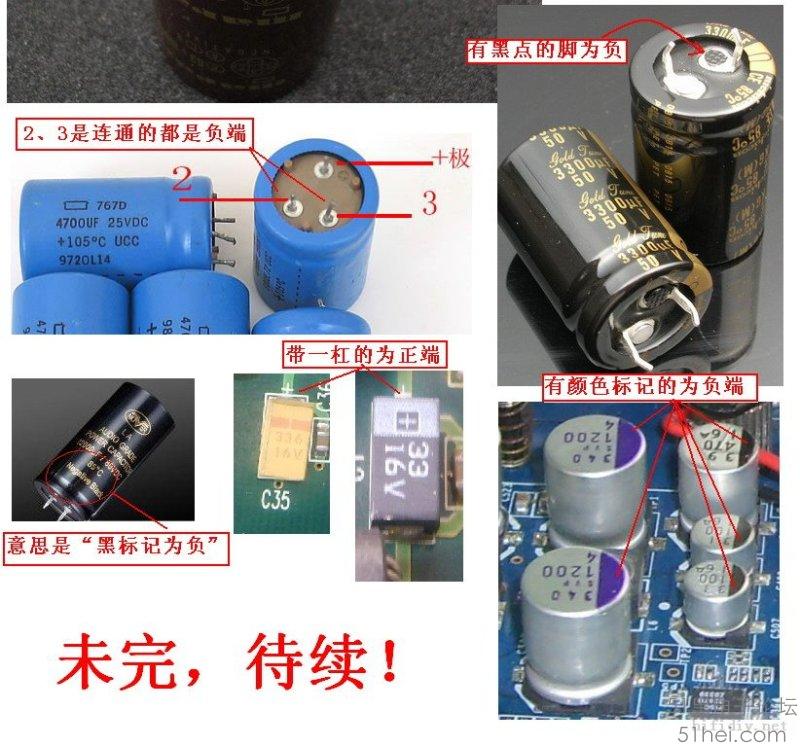

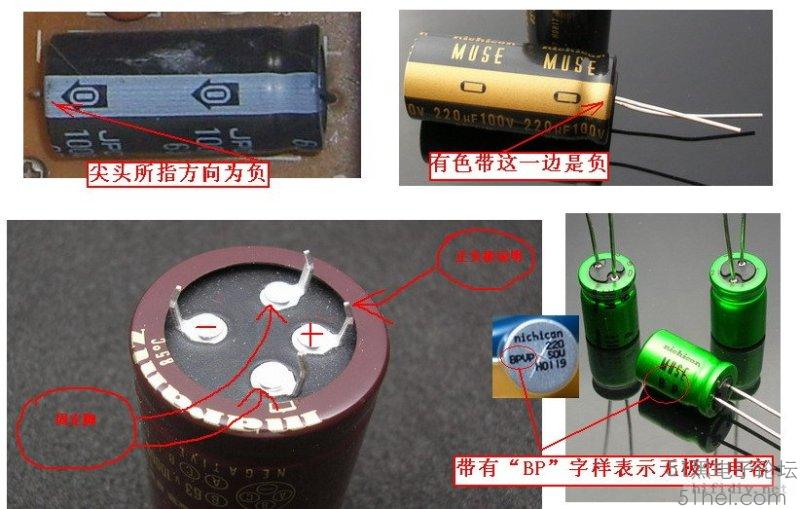

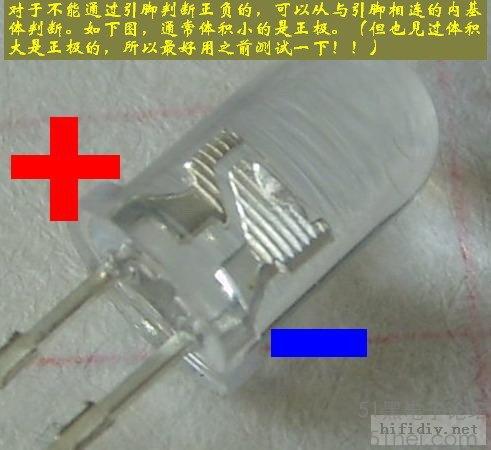

無極性電容沒見多少求助貼,但是電解電容倒是不少求助找極性的。。隨便搜羅了一下沒找全等大家往上續:6fsfsf

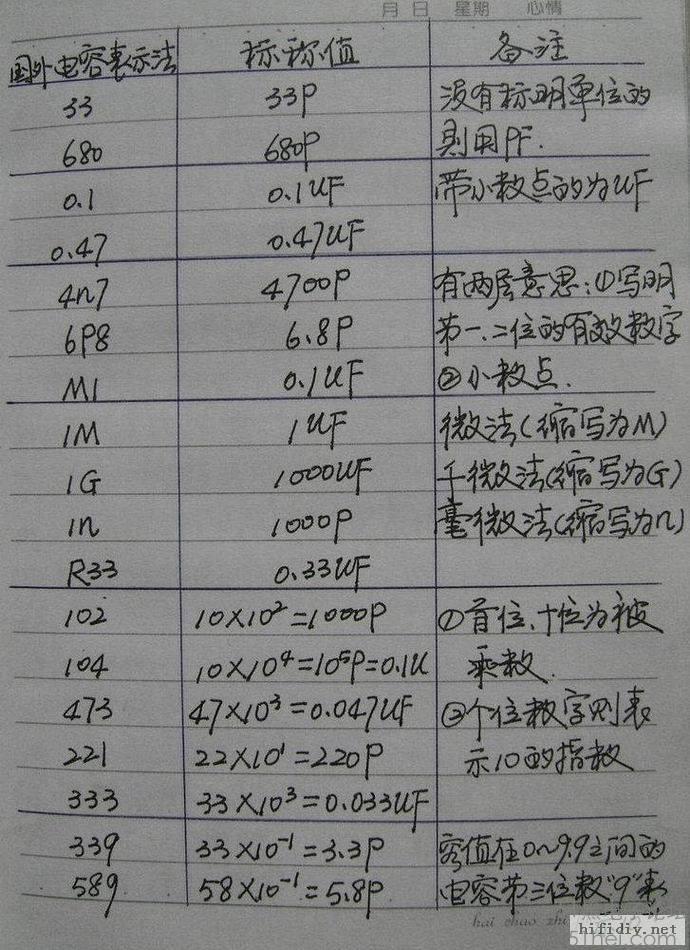

順便借用一下論壇一位朋友發的圖“電容容量表示方法”





下面接著就是三端穩壓集成塊了,常見的有78xx、79xx、317、337等等,見有朋友問它的引腳排列和接線方法,其實這個從它的“數據白皮書”里就能查到。

順便我也畫出來了。如下圖

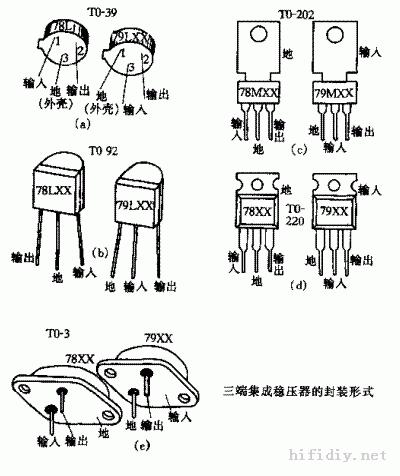

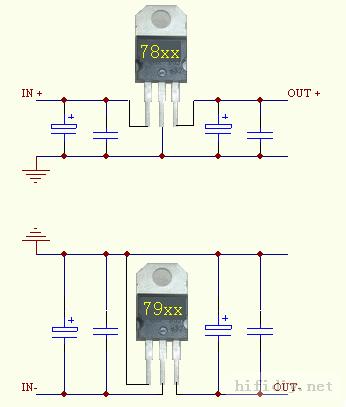

常用的78xx、79xx系列

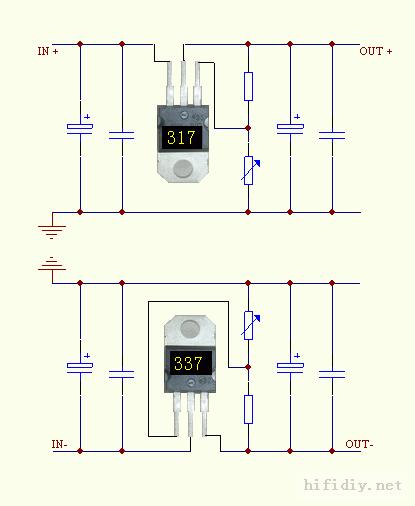

常用的317、337系列

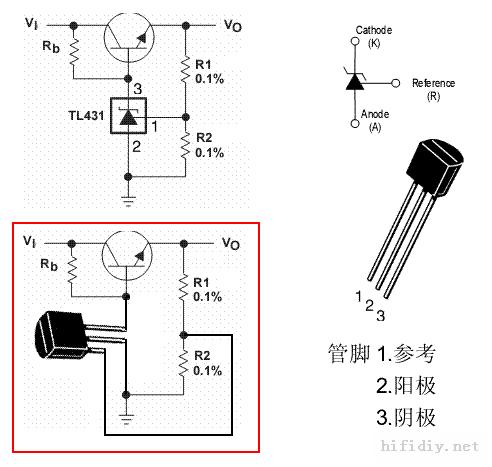

還有常用的穩壓IC TL431


317和431輸出電壓計算公式如下:
LM317&TL431配套電阻值預測.rar (22.25 KB)

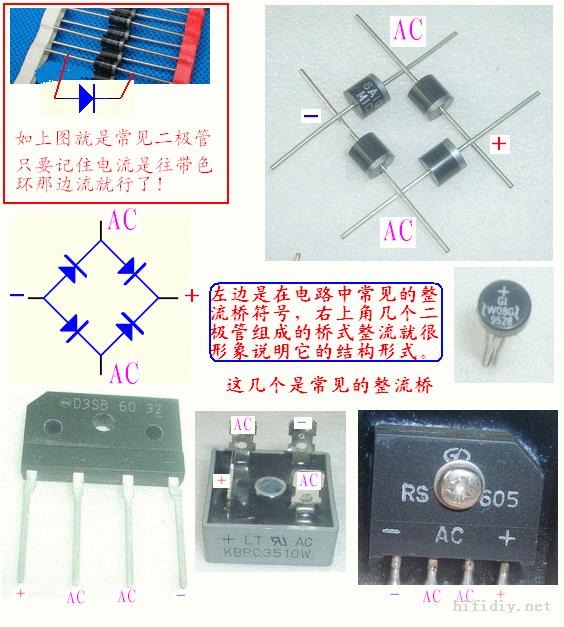

再接著的就是整流部分了,常用的4個腳的全橋可以看成內部集成了4個整流PN節,整流原理等同用4個二極管。
繼續上。。。

該變壓器了。關于變壓器深層次的話題請搜索兩位牛王的帖子,這里我只講如何使用。

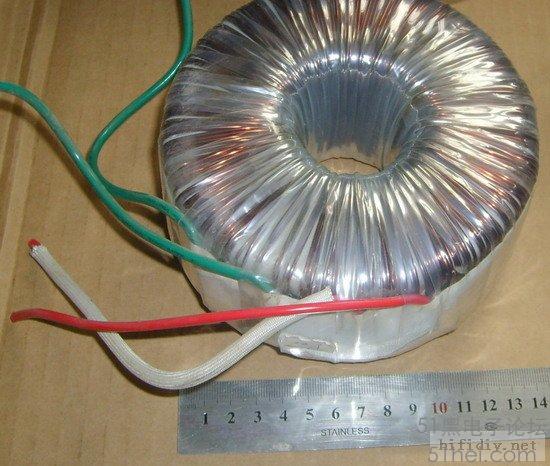

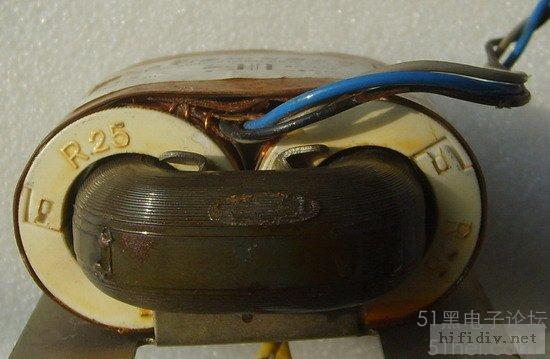

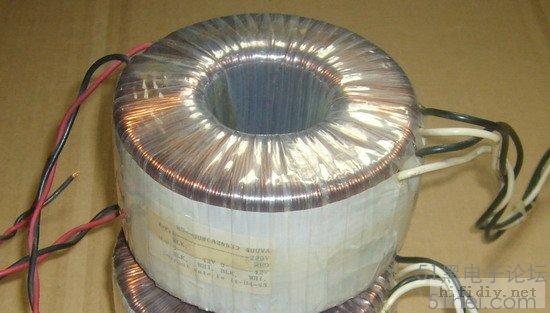

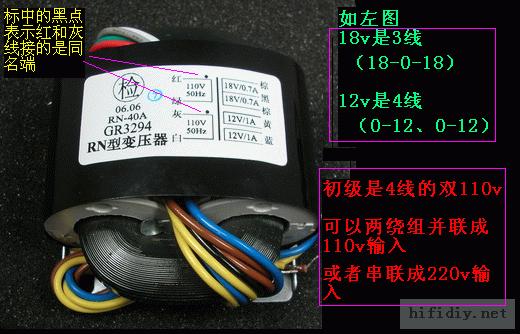

我們大家經常說變壓器輸出是2線、3線或者4線的,這是怎么回事呢?先看個R型變壓器,邊看邊說



明白了吧! 3線、4線也就是說我們需要的那1組電壓,變壓器引出的是3根線或者4根線。如果是兩根線那就是2線 。標簽上一般是這樣標示的:2線是“0-**v”、3線是“**v-0-**v”、4線是“0-**v     0-**v”



具體往下看
2線牛。下圖就是一個2線輸出牛也就是單電壓輸出的牛,其中兩根線接的是初級220v繞組,另兩根接的是低壓繞組。



2線�?梢酝ㄟ^橋式整流濾波產生直流單電壓;也可以通過雙半波整流濾波產生直流雙電壓(正負雙電壓),由于是半波整流產生的直流雙電壓不夠平穩,只適合要求不高的電路使用。見有朋友發問兩頭單電壓輸出的2線牛能不能做出雙電壓?回答是肯定的,用兩頭相同規格的2線牛完全可以全波整流產生標準的雙電壓,具體可以參考下面4線牛的接法。

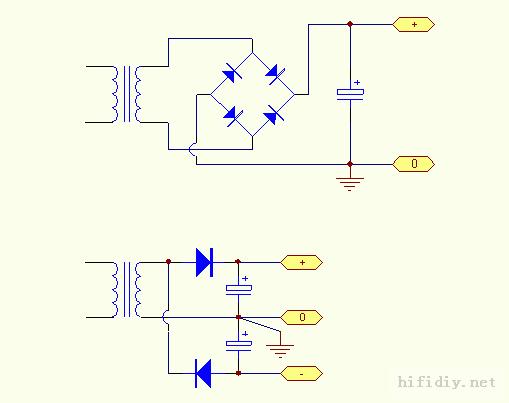

下圖就是用2線牛產生兩種電壓的原理圖,上部分是單電壓,下部分雙電壓




3線牛。輸出是雙交流電壓,其中一根引線接的是線圈中心抽頭,如下圖



3線牛通過橋式整流濾波可以產生直流雙電壓,通常目前的功放大都使用正負對稱的雙電壓。 也有部分OTL功放電路使用的是單電壓,比如在壇子里非常著名1969電路就是用單電壓。
3線牛可以全波整流濾波產生單電壓。如下圖:



下圖就是3線牛最常用的橋式整流生成雙電壓的原理圖。




4線牛。是由兩組獨立的繞組組成的雙電壓輸出,它的兩組繞組通過不同的組合方式可以有好幾種接法。



下面是4線牛產生單電壓的圖。

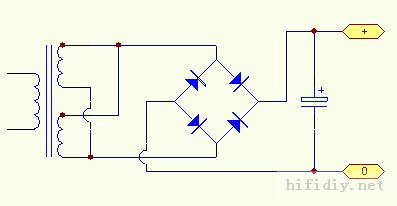

把兩組繞組直接并聯(注意線序,同名端并同名端),再全橋整流生成單電壓。如下

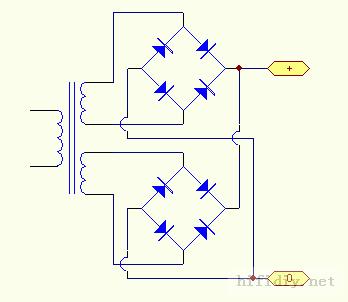

還可以把兩個繞組分別橋式整流成單電壓,然后再把單電壓并聯。如下





下面是4線牛產生雙電壓的圖。上半部分是兩繞組分別整流濾波,然后把兩部分直流電壓串聯組成雙電壓;下半部分是先把兩組繞組串聯成3線形式再橋式整流成雙電壓。

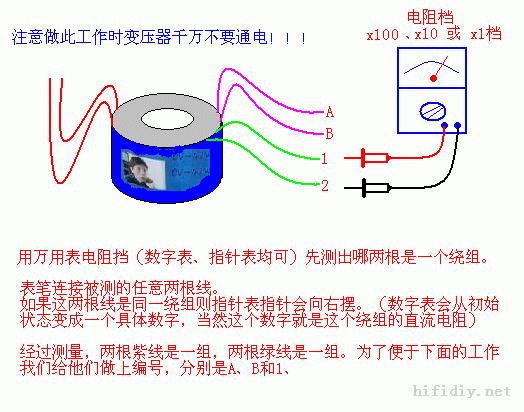

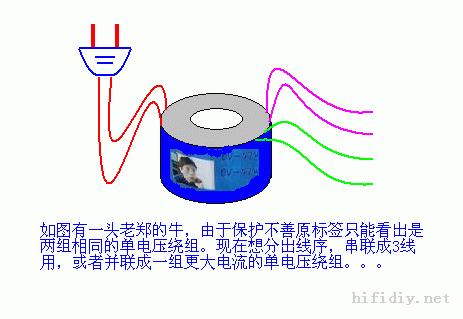

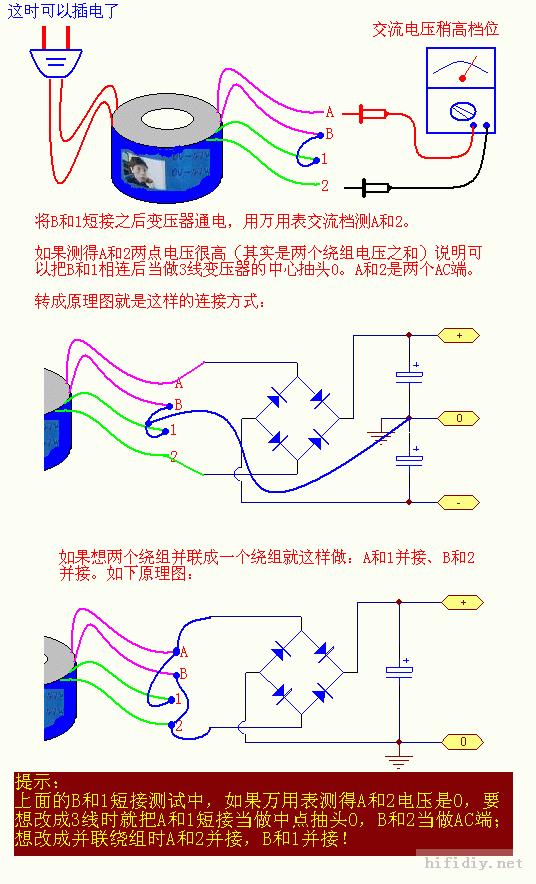

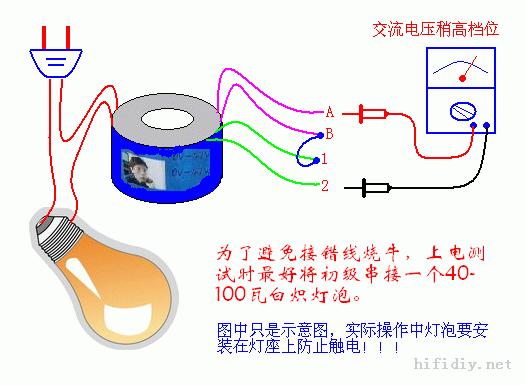

上面的4線牛兩個繞組又是并的又是串的,是不是有點暈  不暈是好現象,如果真的暈了就仔細往下看,下面重點介紹一下兩個繞組怎么判斷線序(同名端),因?yàn)?font color="red">有朋友問過怎么讓一個4線牛只用一個整流橋產生直流電壓

下面介紹的方法同樣適用與兩頭單電壓的牛想組成3線牛的情況,只要把兩頭牛的兩個單繞組看成4線牛的兩個繞組就行了。(注意兩頭牛在測試和實際使用時要保證初級220v繞組接線方式始終是一致的)











再來幾個比較實用的小軟件(解壓后使用�。�

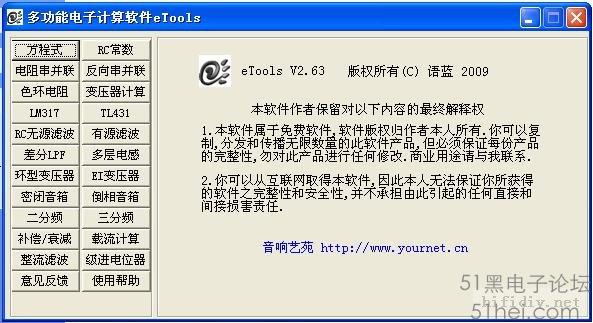

多功能電子計算軟件 eTools 現在這個是2.63版本,作者“語藍”


eTools 2.63.rar (68.43 KB)

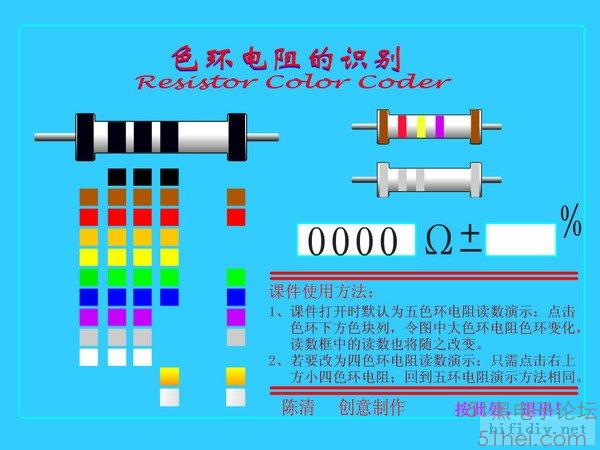

電阻色環的識別


電阻色環的識別.rar (400.93 KB)

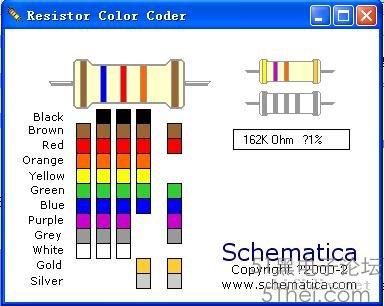

這個也是電阻識別軟件電阻色環的識別



色環電阻的計算器.rar (135.71 KB)

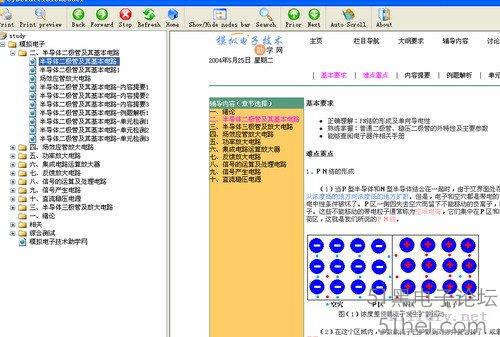

更新一個模電相關的學習軟件


模擬電子.rar (946.87 KB)
下面是常見話題:

有人問過想給2.0的電路增加一個低音電路不知道怎么提取左右聲道的信號。

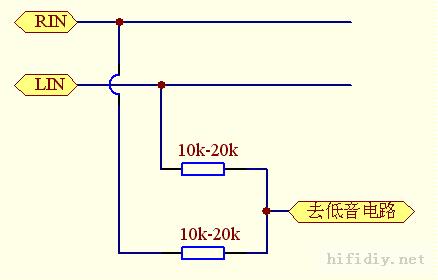

想簡單的可以從左右聲道分別串電阻后直接混合,然后進低音電路。如下

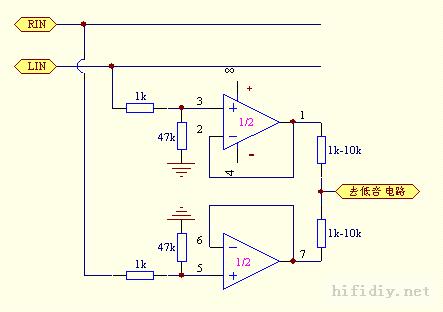

但是上述混合方式會影響到兩個聲道的分離度,可以對兩聲道信號先進行緩沖然后再混合就行了。如下

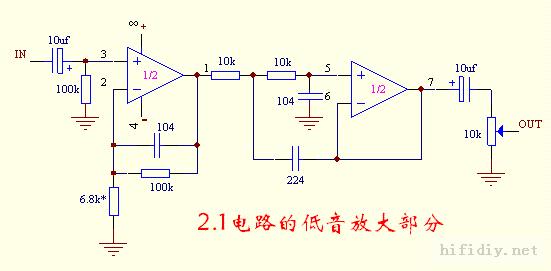

隨便畫了一個2.1低音部分放大電路

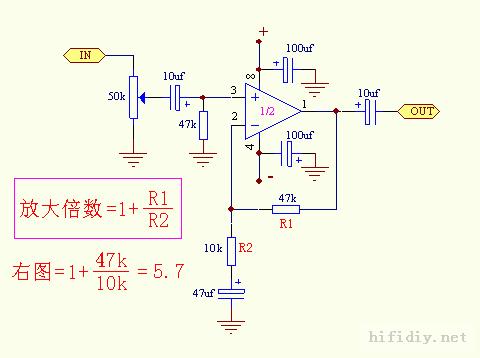

前級電路也有人提起過,還有電路的放大倍數。

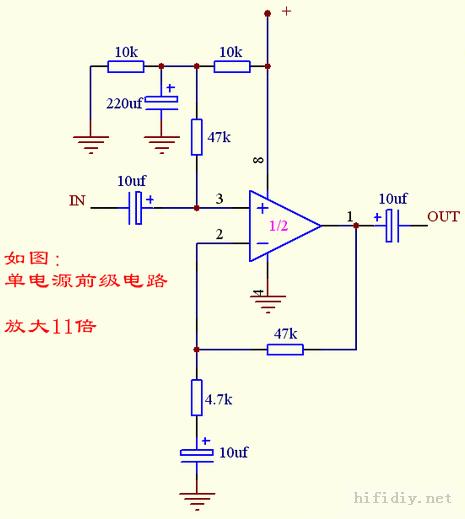

還有朋友問過單電源的前級電路如下圖,放大倍數計算方法同上

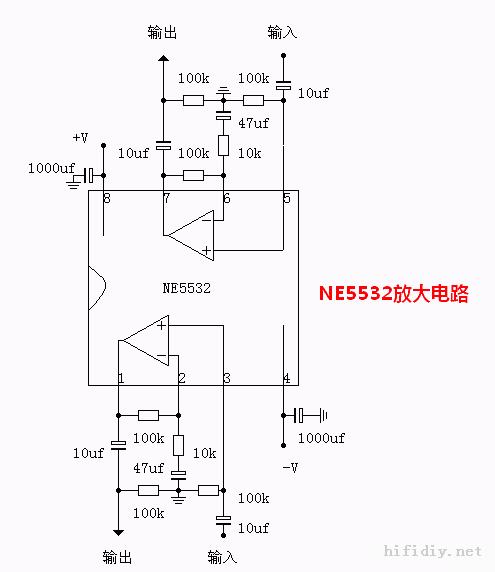

前級電路論壇上有很多,我隨便又找了一個比較直觀的。





還有朋友問10w以內的小甲電路。

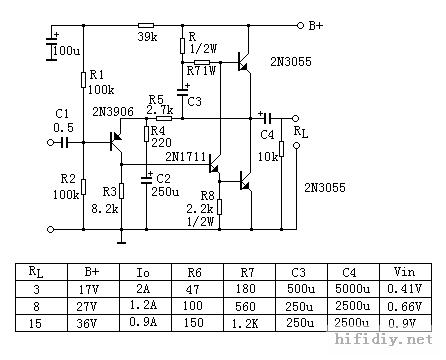

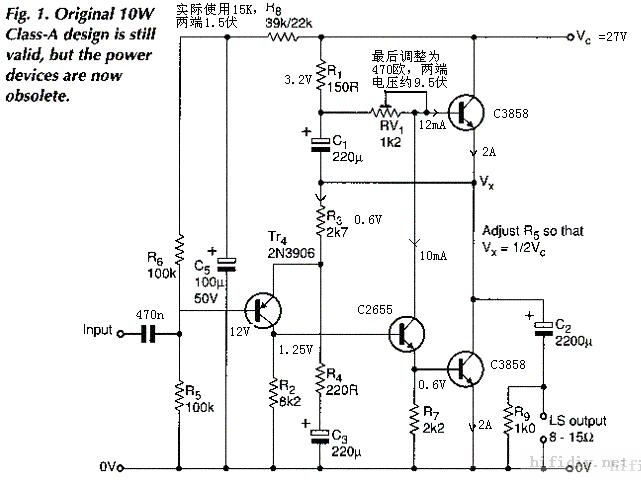

那當然首選hood 1969了




下圖是有人測的數據

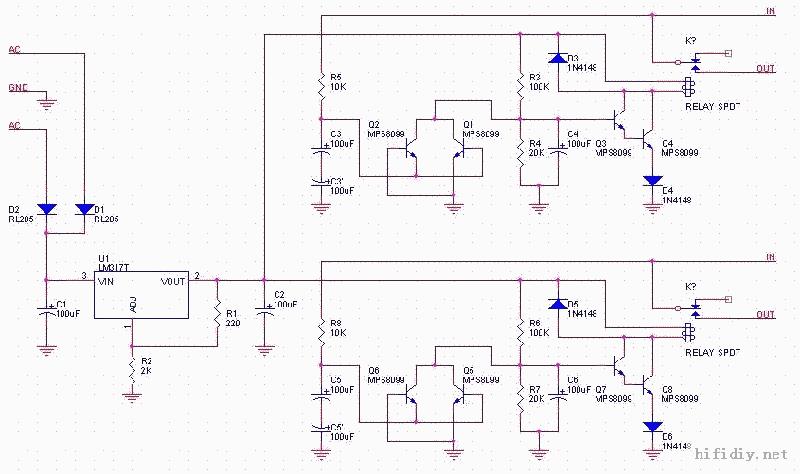

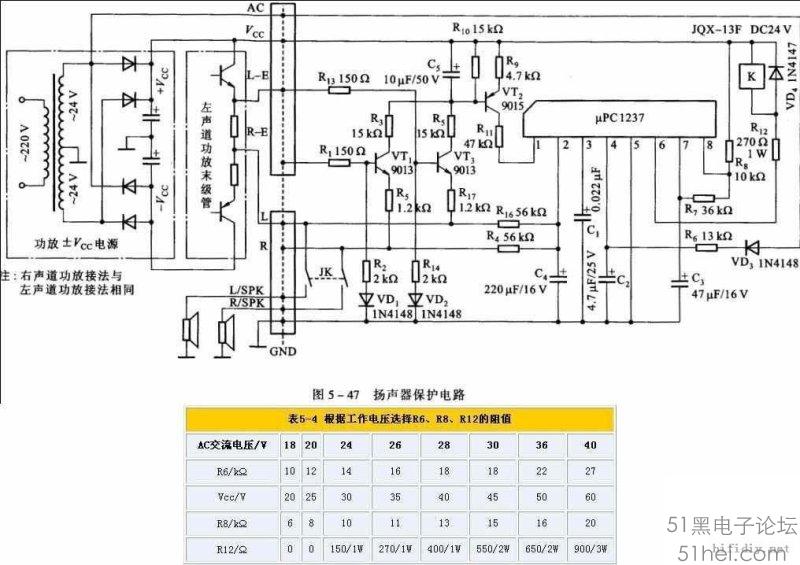

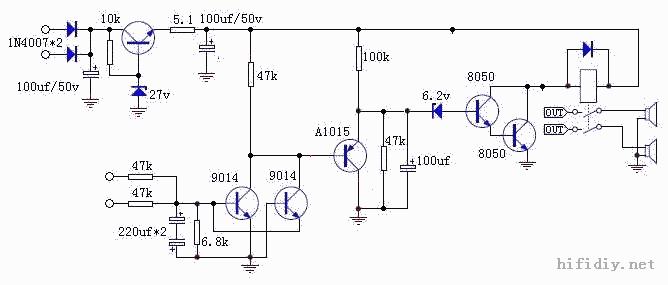

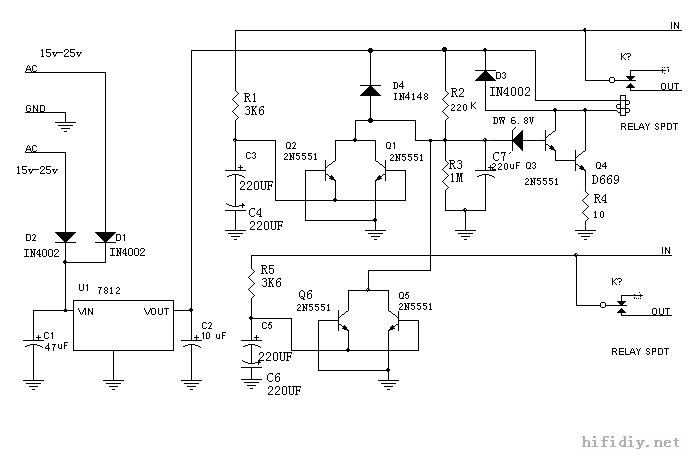

再來幾個喇叭保護電路。

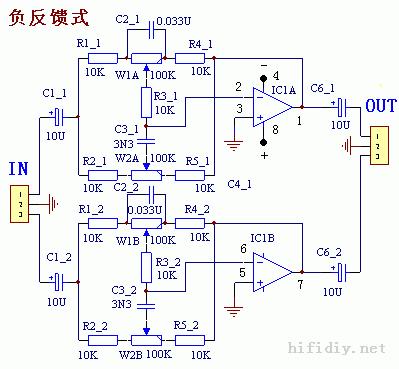

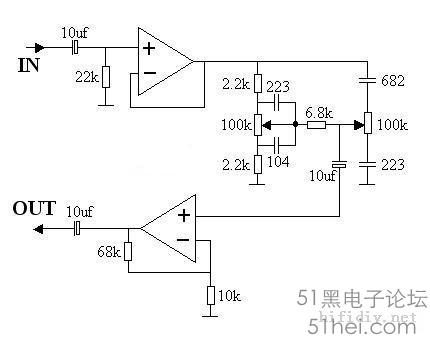

還有音調電路。
隨便來幾個。




還有一些更好的可以看這里:我隨便找了一下,可能還有比這更好的

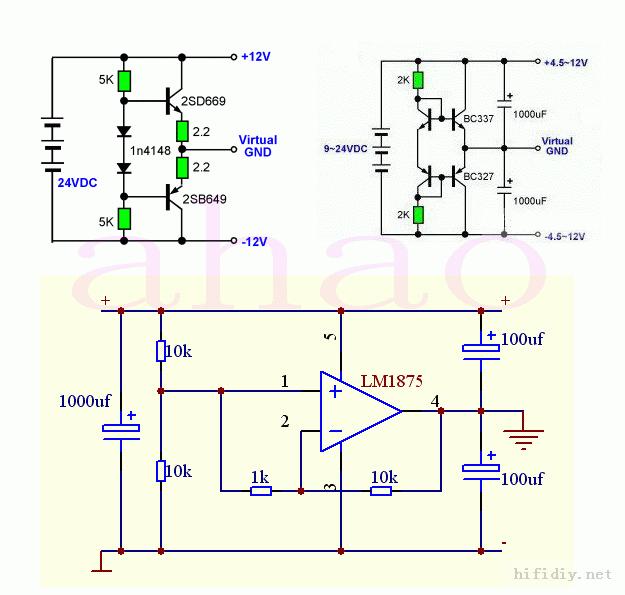

單電源轉雙電源也有朋友經常問到,其實搜索一下有很多這方面的資料。
我隨便找了幾個圖




還見有朋友問音頻電平LED指示的電路。
我做過TA7666P的,雙聲道5段,不過這個ic基本上絕跡了。

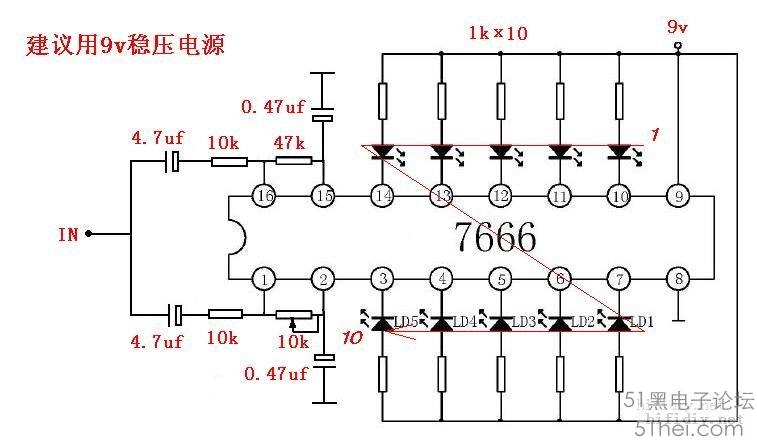

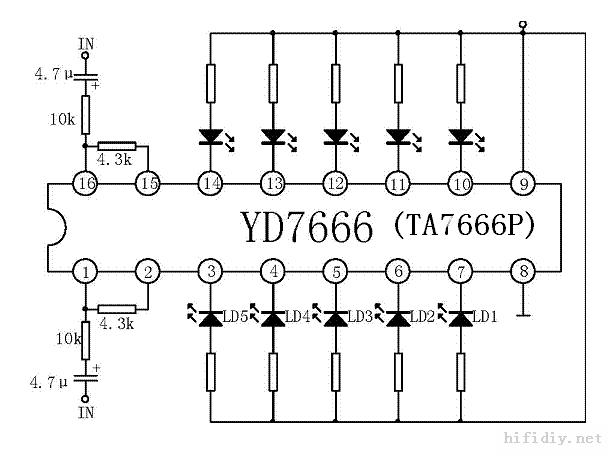

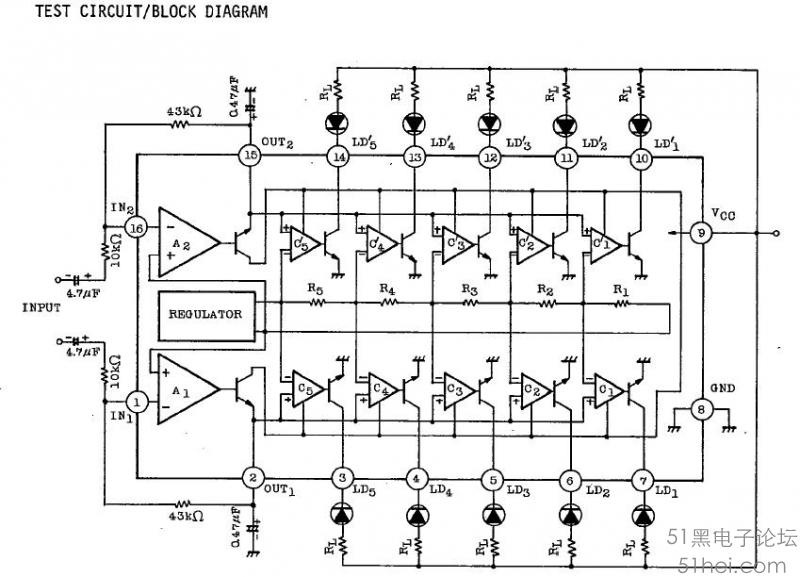

下圖的可以接功放輸出,如需接音源等小信號時把4.3k電阻適當換大阻值。


再補一個圖,這個可以接小信號。2、15腳多接了兩個對地電容目的是讓LED閃爍變緩,根據自己需要選用合適容量的電容。
[url=]

后來做了級聯,改成了單聲道10段。如下圖:調節10k電位器可以調整第6個燈的開啟位置,保證緊跟第5個而又不超前。


另外還有一些類似ic,比如 LB1403、LB1405、LB1409、KA2281、ka2284、IR2433、LM3914、LM3915等等。
本帖的第二頁xsleaf 兄提供了一個LM3915   10段的LED指示電路,有興趣的朋友去看看。http://bbs.hifidiy.net/viewthrea ... p;page=2#pid4532952

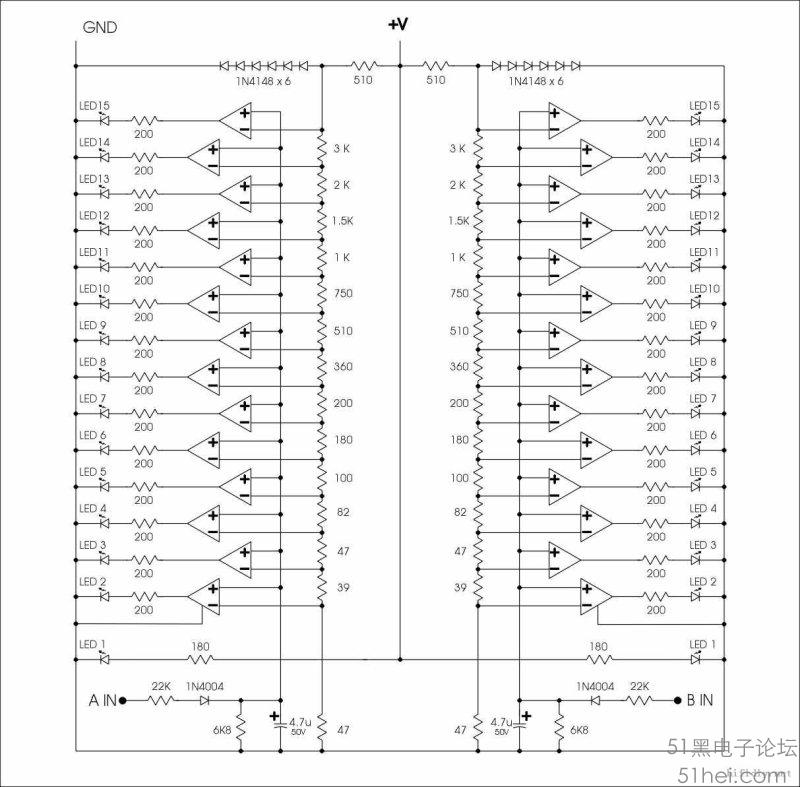

還有一個論壇朋友發的比較牛x的用多個運放做的[/url]

運放做的 功放機的LED功率表.jpg (175.94 KB)

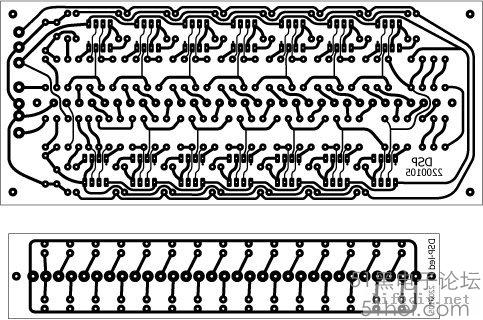

運放做的 功放機的LED功率表pcb.jpg (68.46 KB)



談一下DC—DC(直流升直流電路的原理)。

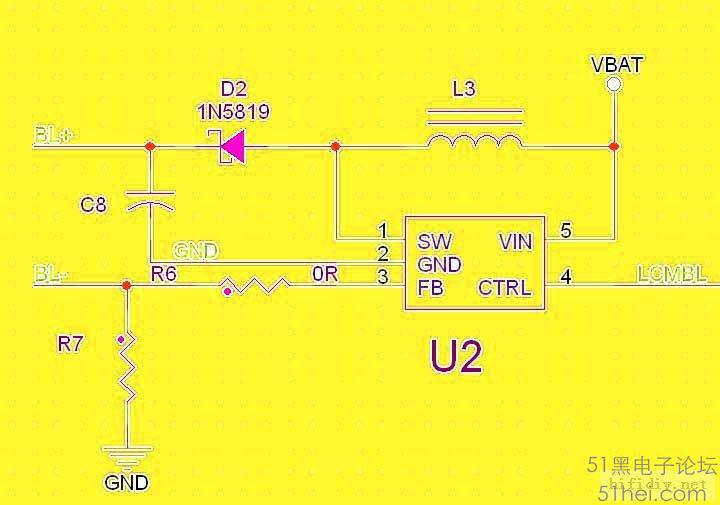

       如圖可見,這是一個常用的電池升壓電路,交流可以接一個變壓器進行升壓或降壓,但直流電
不行,因?yàn)樗姆较蚧虼笮∫话愣际呛愣ǖ�,不能直接接變壓器升�?直接接變壓器的后果是電池短
路或線圈燒毀(變壓器是電感,電感是通直流阻交流的)。直流電要升壓,必須對它進行斬波。
見的是將直流電變成方波(脈沖電),這樣,通過變壓器或電感器就可以升壓了。
       U2就是一個PWM控制IC,上面這個是LED恒流升壓電路,一般用在手機或MP4等LCD的背光電路。
撇開用途,現在只談為什么能升壓。
       這顆PWM IC內置了開關管,本身有個波形發生器,可以形成占空比可調的PWM信號,所謂的占空
比,就是使開關管導通與截止的時間比例。
       如下圖:

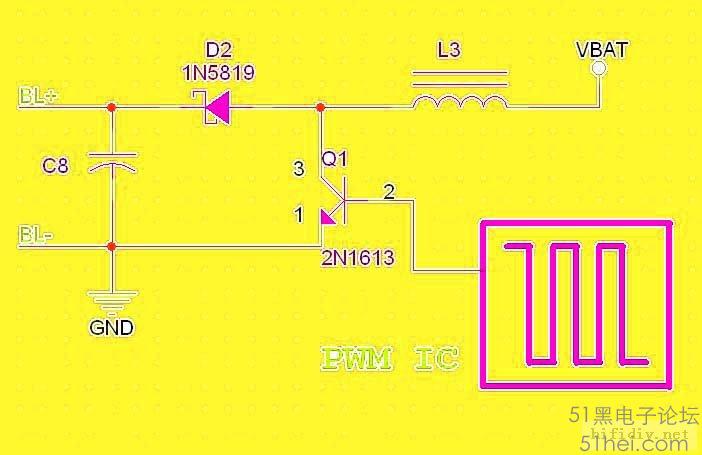

        我把PWM IC分開成波形發生器與開關管,當加在NPN管Q1  B極的電平為高時,三極管Q1導通,
電池的電壓加在電感上,給電感“充電”。電感有一個特性,那就是當加在電感上的電壓斷開瞬間,電
感會產生一個反電動勢。升壓電路正是利用了電感的這個特性,才有可能升壓。

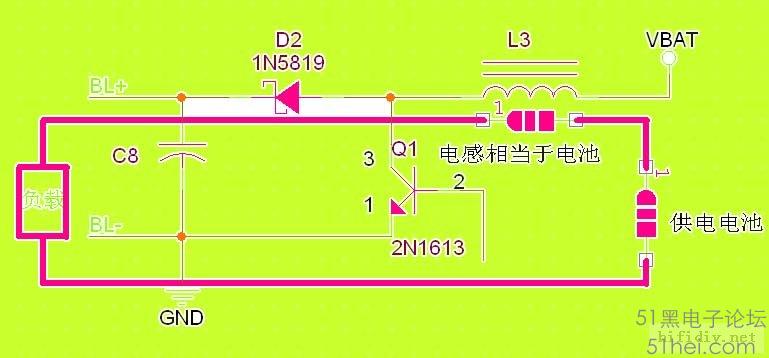

        當PWM信號為低電平時,三極管Q1截止,電感L3產生一個反壓,見下圖,相當于一個電池,跟供電
電池串聯,再加到負載上,形成回路,這樣,負載上就可以得到高于電池電壓的一個直流。升壓完成。










        原理就這么簡單。當然性能稍好的DC-DC升壓IC效率很高,達到90%以上。也有完善的取樣電路,
制PWM信號的占空比,得以穩定的電壓輸出。

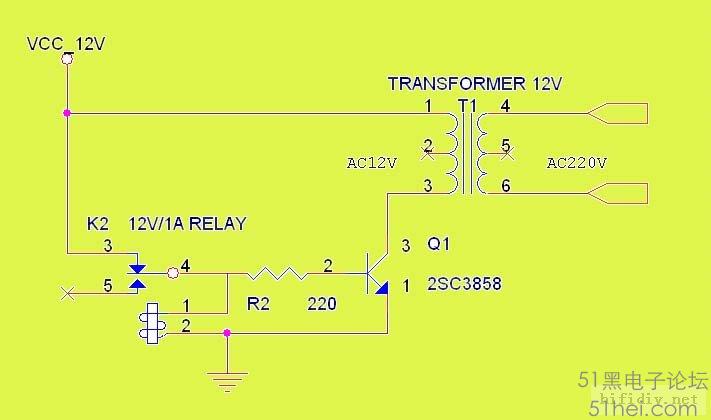

        引申一下,如果你手頭沒有波形發生IC,但有繼電器,也可以嘗試一下電池的升壓,這里為延長繼電器
觸點的壽命,只利用了繼電器發生波形,沒利用繼電器直接驅動變壓器。










         圖中的變壓器直接用220V變12V的,倒過來用,用了一個NPN晶體管,繼電器的接法也非常簡單,
利用其常閉觸點,當繼電器線圈一得電時,常閉觸點斷開,晶體管B極的高電平截止,在非常短的時間
內,繼電器線圈因沒有電壓維持,松開,常閉觸點又閉合,晶體管B極得電,變壓器導通,周而復始.......
         雖然這電路效率不是很高,并且有滴答聲,但也是非常原始實用的,可以玩玩,缺點是繼電器觸點
有壽命,時間長了會打花。

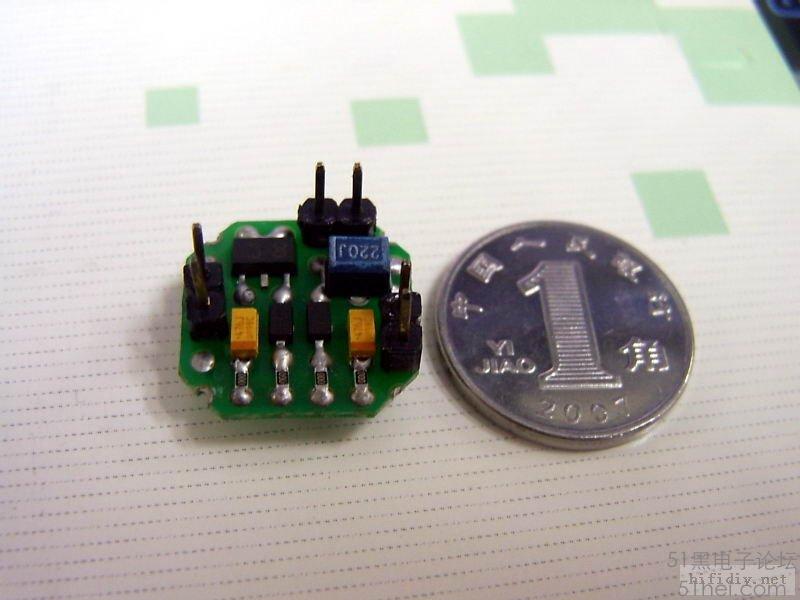

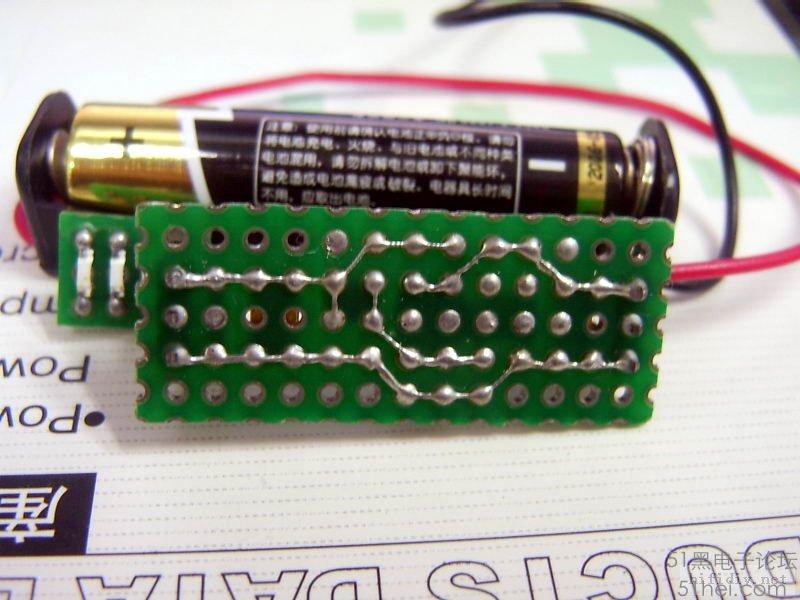

         下圖是以前閑時做的幾個升壓電路。

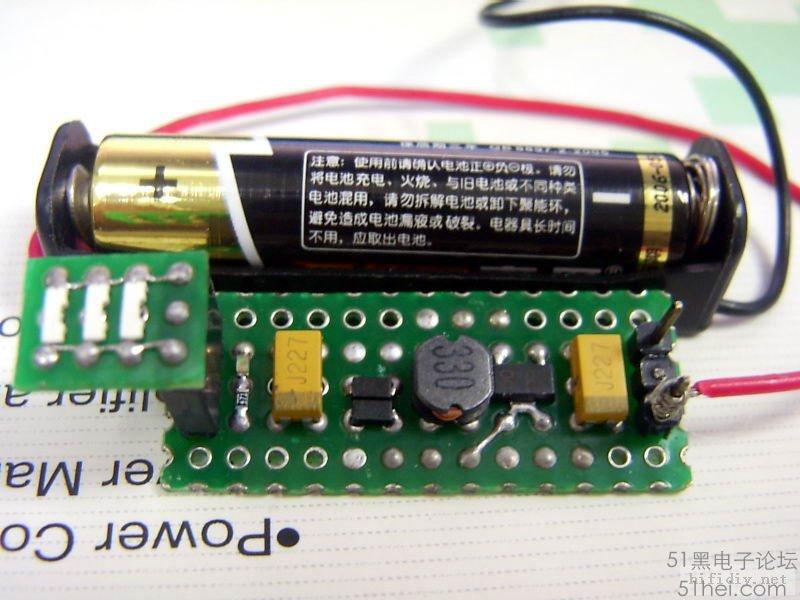

          這個是1.2V到1.5V升到9V的。升壓IC內含了PWM發生器,取樣電路,二極管,開關管。所以就跟
三極管一樣這么小,也是三只腳。

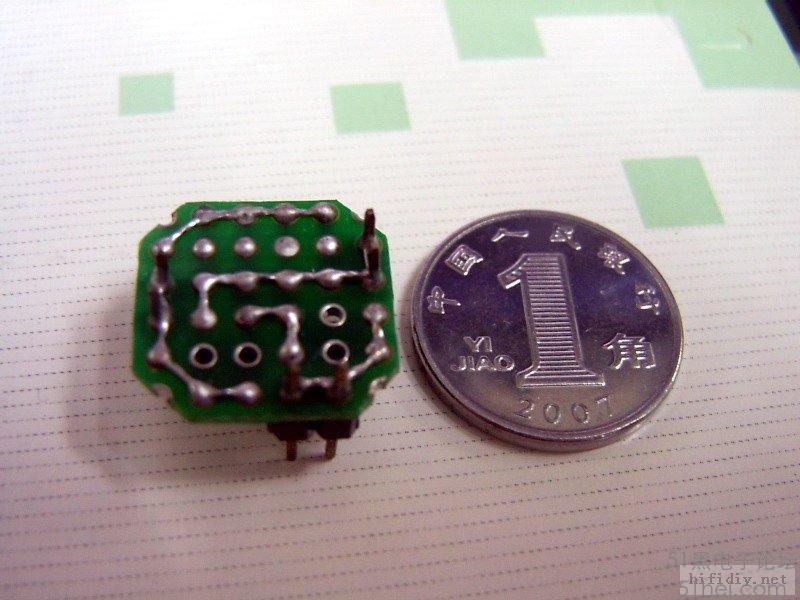

        體積可以做得很小,跟一節五號電池的截面差不多。




         下面的是1.5V,升3V的,用的IC跟上面的一樣。

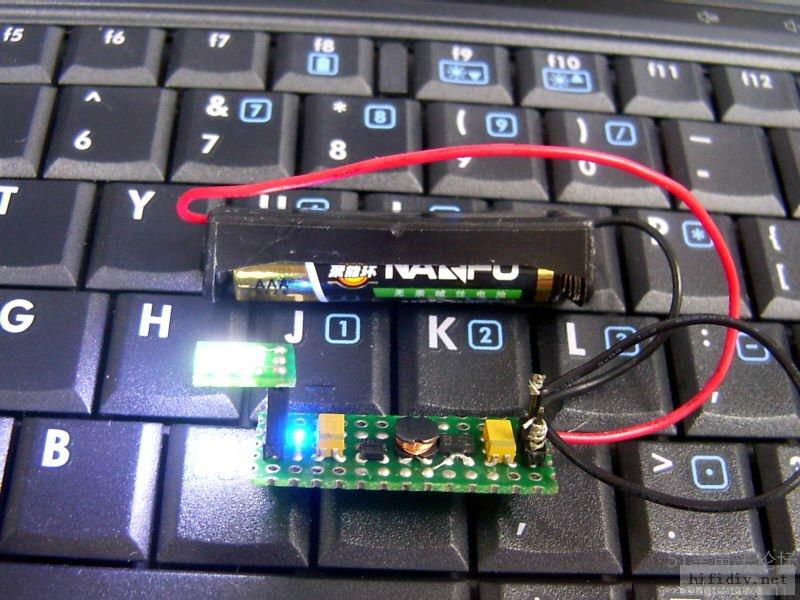

          點亮的圖。
