標題: 單片機電子時鐘帶ds18b20溫度 1602顯示 [打印本頁]
作者: 飛龍?jiān)谔?19    時間: 2016-4-19 20:27
標題: 單片機電子時鐘帶ds18b20溫度 1602顯示

程序
  1. #include<AT89C52.H>
  2. #include<INTRINS.H>
  3. #define TIME (0X10000-50000)
  4. #define FLAG 0XEF  //鬧鐘標志

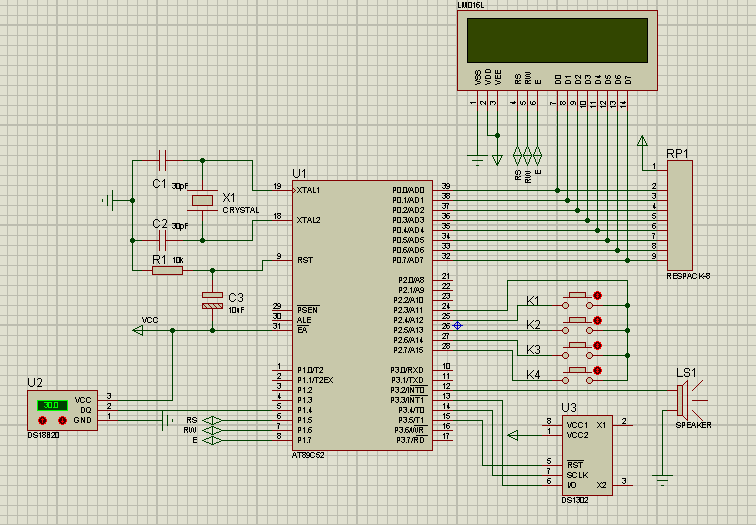

  5. //引腳連接圖
  6. sbit rst=P3^5;
  7. sbit clk=P3^4;
  8. sbit dat=P3^3;
  9. sbit rs=P1^5;
  10. sbit rw=P1^6;
  11. sbit e=P1^7;
  12. sbit DQ=P1^4;        //溫度輸入口
  13. sbit ACC_7=ACC^7;
  14. //全局變量及常量定義
  15. unsigned char i=20,j,time1[16];
  16. unsigned char alarm[2],time2[15],time[3];
  17. unsigned char code Day[]={31,28,31,30,31,30,31,31,30,31,30,31};//12個月的最大日期(非閏年)
  18. //音律表
  19. unsigned int code table1[]={64260,64400,64524,64580,64684,64777,
  20. 64820,64898,64968,65030,65058,65110,65157,65178,65217};
  21. //發聲部分的延時時間
  22. unsigned char code table2[]={0x82,1,0x81,0xf4,0xd4,0xb4,0xa4,
  23. 0x94,0xe2,1,0xe1,0xd4,0xb4,0xc4,0xb4,4,0};
  24. //LCD自建字
  25. unsigned char code tab[]={0x18,0x1b,5,4,4,5,3,0,
  26. 0x08,0x0f,0x12,0x0f,0x0a,0x1f,0x02,0x02,//年
  27. 0x0f,0x09,0x0f,0x09,0x0f,0x09,0x11,0x00,//月
  28. 0x0f,0x09,0x09,0x0f,0x09,0x09,0x0f,0x00};//日
  29. //*******溫度小數部分用查表法**********//
  30. unsigned char code ditab[16]={0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,0x05,0x06,0x06,0x07,0x08,0x08,0x09,0x09};
  31. //鬧鐘中用的全局變量
  32. unsigned char th1,tl1;
  33. unsigned char temp_data[2]={0x00,0x00};               // 讀出溫度暫放
  34. bit flag;  //18b20存在標志位
  35. /***********11微秒延時函數**********/
  36. delay(unsigned int t)
  37. {
  38. for(;t>0;t--);
  39. }
  40. /***********18B20復位函數**********/
  41. RST18B20(void)
  42. {
  43. unsigned char i;
  44. DQ=1;_nop_();_nop_();
  45. DQ=0;    //
  46. delay(50); // 550us
  47. DQ=1;    //
  48. delay(6);  // 66us
  49. for(i=0;i<0x30;i++)
  50. {
  51.   if(!DQ)
  52.    goto d1;
  53. }
  54. flag=0;  //清標志位,表示ds1820不存在
  55. DQ=1;
  56. return;
  57. d1: delay(45);    //延時500us
  58. flag=1;
  59. DQ=1;  //置標志位,表示ds1820存在
  60. }
  61. /**********18B20寫命令函數*********/
  62. //向 1-WIRE 總線上寫一個字節
  63. void Write1Byte18B20(unsigned char val)
  64. {
  65. unsigned char i;
  66. for (i=8; i>0; i--) //
  67. {
  68.   DQ=1;_nop_();_nop_();
  69.   DQ=0;_nop_();_nop_();_nop_();_nop_();_nop_();//5us
  70.   DQ=val&0x01;      //最低位移出
  71.   delay(6);           //66us
  72.   val=val/2;          //右移一位
  73. }
  74. DQ=1;
  75. delay(1);
  76. }
  77. /*********18B20讀1個字節函數********/
  78. //從總線上讀取一個字節
  79. unsigned char Read1Byte18B20(void)
  80. {
  81. unsigned char i;
  82. unsigned char value=0;
  83. for (i=8;i>0;i--)
  84. {
  85.   DQ=1;_nop_();_nop_();
  86.   value>>=1;
  87.   DQ=0;             //
  88.   _nop_();_nop_();_nop_();_nop_();   //4us
  89.   DQ=1;_nop_();_nop_();_nop_();_nop_();   //4us
  90.   if(DQ)
  91.    value|=0x80;
  92.   delay(6);           //66us
  93. }
  94. DQ=1;
  95. return(value);
  96. }
  97. /***********讀出溫度函數**********/
  98. Read18B20()
  99. {
  100. RST18B20();          //總線復位
  101. if(!flag)  //判斷ds1820是否存在?若ds18b20不存在則返回
  102.   return;
  103.
  104. //Write1Byte18B20(0xCC);    // Skip ROM
  105. //Write1Byte18B20(0x44);    // 發轉換命令
  106. //delay(70);

  108. Write1Byte18B20(0xCC);    //發Skip ROM命令
  109. Write1Byte18B20(0xBE);    //發讀命令
  110. temp_data[0]=Read1Byte18B20();   //溫度低8位
  111. temp_data[1]=Read1Byte18B20();   //溫度高8位
  112. RST18B20();
  113. Write1Byte18B20(0xCC);    // Skip ROM
  114. Write1Byte18B20(0x44);    // 發轉換命令
  115. }
  116. /***********溫度數據處理函數**********/
  117. DealTempData()
  118. {
  119. unsigned char n=0,m;
  120. if(temp_data[1]>127)//負溫度求補碼
  121. {
  122.   temp_data[1]=(256-temp_data[1]);
  123.   temp_data[0]=(256-temp_data[0]);
  124.   n=1;
  125. }
  126. time2[13]=ditab[temp_data[0]&0x0f]+'0';
  127. time2[12]='.';
  128. m=((temp_data[0]&0xf0)>>4)|((temp_data[1]&0x0f)<<4);//
  129. if(n)
  130. {
  131.   m-=16;
  132. }
  133. time2[9]=m/100+'0';
  134. time2[11]=m%100;
  135. time2[10]=time2[11]/10+'0';
  136. time2[11]=time2[11]%10+'0';
  137. if(time2[9]=='0')//最高位為0時都不顯示
  138. {
  139.   time2[9]=0x20;
  140.   if(n)//負溫度時最高位顯示"-"
  141.   {
  142.    time2[9]='-';
  143.   }
  144.   if(time2[10]=='0')
  145.   {
  146.    if(n)
  147.    {
  148.     time2[10]='-';
  149.     time2[9]=0x20;
  150.    }
  151.    else
  152.     time2[10]=0x20;
  153.    if(time2[11]=='0'&&time2[13]=='0')
  154.     time2[11]=time2[12]=0x20;
  155.   }
  156. }
  157. }
  158. delay1ms(unsigned char time)  //延時1ms
  159. {
  160. unsigned char i,j;
  161. for(i=0;i<time;i++)
  162. {
  163.   for(j=0;j<250;j++);
  164. }
  165. }
  166. //使能1602
  167. EnableLCD()
  168. {
  169. rs=0;
  170. rw=0;
  171. e=0;
  172. delay1ms(3);
  173. e=1;
  174. }
  175. //寫LCD函數
  176. WriteLCD(unsigned char i)
  177. {
  178. P0=i;
  179. rs=1;
  180. rw=0;
  181. e=0;
  182. delay1ms(2);
  183. e=1;
  184. }
  185. //寫LCD內部地址函數
  186. WriteLCDRAM(unsigned char data *address,m)
  187. {
  188. unsigned char i,j;
  189. for(i=0;i<m;i++,address++)
  190. {
  191.   j=*address;
  192.   WriteLCD(j);
  193. }
  194. }
  195. //LCD顯示
  196. LCDSHOW()
  197. {
  198. P0=0XC;    //顯示器開、光標關
  199. EnableLCD();
  200. P0=0x80;   //寫入顯示起始地址
  201. EnableLCD();
  202. WriteLCDRAM(time1,16);
  203. P0=0xc1;   //寫入顯示起始地址
  204. EnableLCD();
  205. WriteLCDRAM(time2,15);
  206. }
  207. //自建字函數庫
  208. DesignHZ()
  209. {
  210. unsigned char i;
  211. P0=0x40;
  212. EnableLCD();
  213. for(i=0;i<32;i++)
  214. {
  215.   WriteLCD(tab[i]);
  216.   delay1ms(2);
  217. }
  218. }
  219. //寫DS1302子程序
  220. WriteDS1302(unsigned char address)
  221. {
  222. unsigned char i;
  223. clk=0;
  224. _nop_();
  225. rst=1;
  226. _nop_();
  227. for(i=0;i<8;i++)
  228. {
  229.   dat=address&1;
  230.   _nop_();
  231.   clk=1;
  232.   address>>=1;
  233.   clk=0;
  234. }
  235. }
  236. //讀DS1302子程序
  237. unsigned char ReadDS1302()
  238. {
  239. unsigned char i,j=0;
  240. for(i=0;i<8;i++)
  241. {
  242.   j>>=1;
  243.   _nop_();
  244.   clk=0;
  245.   _nop_();
  246.   if(dat)
  247.    j|=0x80;
  248.   _nop_();
  249.   clk=1;
  250. }
  251. return(j);
  252. }
  253. //部分顯示數據初始化
  254. TimeInit()
  255. {
  256. time1[1]=time1[13]=time2[8]=time2[9]=time2[10]=0x20,time2[14]=0;
  257. time1[6]=1,time1[9]=2,time1[12]=3,time1[2]='2',time1[3]='0';
  258. time1[14]='W',time2[2]=time2[5]=':';
  259. WriteDS1302(0xc1);
  260. alarm[0]=ReadDS1302();
  261. rst=0;
  262. WriteDS1302(0xc3);
  263. alarm[1]=ReadDS1302();
  264. rst=0;
  265. WriteDS1302(0xc5);
  266. time1[0]=ReadDS1302();
  267. rst=0;
  268. }
  269. //讀取時間
  270. ReadTime()
  271. {
  272. unsigned char i,m,n;
  273. WriteDS1302(0x8d);   //讀取年份
  274. m=ReadDS1302();
  275. rst=0;
  276. time1[4]=m/16+0x30;
  277. time1[5]=m%16+0x30;
  278. WriteDS1302(0x8b);   //讀取星期
  279. m=ReadDS1302();
  280. rst=0;
  281. time1[15]=m+0x30;
  282. for(i=7,n=0x89;i<11;i+=3,n-=2) //讀取月份和日期
  283. {
  284.   WriteDS1302(n);
  285.   m=ReadDS1302();
  286.   rst=0;
  287.   time1[i]=m/16+0x30;
  288.   time1[i+1]=m%16+0x30;
  289. }
  290. for(m=0,i=0,n=0x85;i<7;i+=3,n-=2,m++) //讀取時,分,秒
  291. {
  292.   WriteDS1302(n);
  293.   time[m]=ReadDS1302();
  294.   rst=0;
  295.   time2[i]=time[m]/16+0x30;
  296.   time2[i+1]=time[m]%16+0x30;
  297. }
  298. }
  299. time0() interrupt 1 using 1
  300. {
  301. i--;
  302. if(i==0)
  303. {
  304.   if(j!=0)
  305.    j--;
  306.   i=20;
  307. }
  308. TH0=TIME/256,TL0=TIME%256;
  309. }
  310. //鬧鐘部分
  311. intime1() interrupt 3
  312. {
  313. TH1=th1,TL1=tl1;
  314. P3_2=!P3_2;
  315. }
  316. //顯示鬧鐘設置數據
  317. showalarm()
  318. {
  319. unsigned char i,j,a,b,n;
  320. ET1=1;
  321. for(j=0;j<6;j++)
  322. {
  323.   i=0;
  324.   while(1)
  325.   {
  326.    a=table2[i];
  327.    if(a==0)
  328.     break;
  329.    b=a&0xf;
  330.    a>>=4;
  331.    if(a==0)
  332.    {
  333.     TR1=0;
  334.     goto  D1;
  335.    }
  336.    a=((--a)<<1)/2;
  337.    TH1=th1=table1[a]/256,TL1=tl1=table1[a]%256;
  338.    TR1=1;
  339. D1:   do
  340.    {
  341.     b--;
  342.     for(n=0;n<3;n++)
  343.     {
  344.      ReadTime();
  345.      LCDSHOW();
  346.      P2=0xf7;
  347.      if(P2==0xe7)
  348.      {
  349.       delay1ms(100);
  350.       if(P2==0xe7)
  351.       {
  352.        TR1=0;
  353.        ET1=0;
  354.        return;
  355.       }
  356.      }
  357.     }
  358.    }while(b!=0);
  359.    i++;
  360.   }
  361.   TR1=0;
  362. }
  363. ET1=0;
  364. }
  365. //根據日期的變動自動調整星期
  366. unsigned char setweek()
  367. {
  368. unsigned char i=5,j,n;
  369. j=(time1[4]&0xf)*10+(time1[5]&0xf);
  370. n=j/4;
  371. i=i+5*n;
  372. n=j%4;
  373. if(n==1)
  374.   i+=2;
  375. else if(n==2)
  376.   i+=3;
  377. else if(n==3)
  378.   i+=4;
  379. j=(time1[7]&0xf)*10+(time1[8]&0xf);
  380. if(j==2)
  381.   i+=3;
  382. else if(j==3)
  383.   i+=3;
  384. else if(j==4)
  385.   i+=6;
  386. else if(j==5)
  387.   i+=1;
  388. else if(j==6)
  389.   i+=4;
  390. else if(j==7)
  391.   i+=6;
  392. else if(j==8)
  393.   i+=2;
  394. else if(j==9)
  395.   i+=5;
  396. else if(j==11)
  397.   i+=3;
  398. else if(j==12)
  399.   i+=5;
  400. if(n==0)
  401.   if(j>2)
  402.    i++;
  403. j=(time1[10]&0xf)*10+(time1[11]&0xf);
  404. i+=j;
  405. i%=7;
  406. if(i==0)
  407.   i=7;
  408. return(i);
  409. }
  410. //設置時間
  411. settime()
  412. {
  413. unsigned char i=0x85,year,month,day,n;
  414. time2[6]=time2[7]=0x30,time1[14]=time1[15]=0x20;
  415. LCDSHOW();
  416. while(1)
  417. {
  418.   P0=0xe;   //顯示器開、光標開
  419.   EnableLCD();
  420.   P0=i;   //定光標
  421.   EnableLCD();
  422.   P2=0xf7;
  423.   if(P2!=0XF7)
  424.   {
  425.    delay1ms(100);    //延時0.1s去抖動
  426.    if(P2!=0XF7)
  427.    {
  428.     j=7;
  429.     if(P2==0X77)
  430.     {
  431.      i+=3;
  432.      if(i==0x8e)
  433.       i=0xc2;
  434.      else if(i>0xc5)
  435.       i=0x85;
  436.     }
  437.     else if(P2==0xb7)
  438.     {
  439.      year=(time1[4]&0xf)*10+(time1[5]&0xf);
  440.      month=(time1[7]&0xf)*10+(time1[8]&0xf);
  441.      day=(time1[10]&0xf)*10+(time1[11]&0xf);
  442.      if(i==0x85)
  443.      {
  444.       year++;
  445.       if(year>99)
  446.        year=0;
  447.       if((year%4)!=0)
  448.        if(month==2&&day==29)
  449.         day=28;
  450.      }
  451.      else if(i==0x88)
  452.      {
  453.       month++;
  454.       if(month>12)
  455.        month=1;
  456.       if(day>Day[month-1])
  457.       {
  458.        day=Day[month-1];
  459.        if(month==2&&(year%4)==0)
  460.         day=29;
  461.       }
  462.      }
  463.      else if(i==0x8b)
  464.      {
  465.       day++;
  466.       if(day>Day[month-1])
  467.       {
  468.        if(month==2&&(year%4)==0)
  469.        {
  470.         if(day>29)
  471.          day=1;
  472.        }
  473.        if(month!=2)
  474.         day=1;
  475.       }
  476.      }
  477.      else if(i==0xc2)
  478.      {
  479.       n=(time2[0]&0xf)*10+(time2[1]&0xf);
  480.       n++;
  481.       if(n>23)
  482.        n=0;
  483.       time2[0]=n/10+0x30;
  484.       time2[1]=n%10+0x30;
  485.      }
  486.      else
  487.      {
  488.       n=(time2[3]&0xf)*10+(time2[4]&0xf);
  489.       n++;
  490.       if(n>59)
  491.        n=0;
  492.       time2[3]=n/10+0x30;
  493.       time2[4]=n%10+0x30;
  494.      }
  495.      time1[4]=year/10+0x30;
  496.      time1[5]=year%10+0x30;
  497.      time1[7]=month/10+0x30;
  498.      time1[8]=month%10+0x30;
  499.      time1[10]=day/10+0x30;
  500.      time1[11]=day%10+0x30;
  501.      LCDSHOW();
  502.     }
  503.     else if(P2==0xd7)
  504.     {
  505.      WriteDS1302(0x8c);
  506.      WriteDS1302((time1[4]&0xf)*16+(time1[5]&0xf));
  507.      rst=0;
  508.      WriteDS1302(0x8a);
  509.      WriteDS1302(setweek());
  510.      rst=0;
  511.      for(i=7,n=0x88;i<11;i+=3,n-=2)
  512.      {
  513.       WriteDS1302(n);
  514.       WriteDS1302((time1[i]&0xf)*16+(time1[i+1]&0xf));
  515.       rst=0;
  516.      }
  517.      for(i=0;i<7;i+=3,n-=2)
  518.      {
  519.       WriteDS1302(n);
  520.       WriteDS1302((time2[i]&0xf)*16+(time2[i+1]&0xf));
  521.       rst=0;
  522.      }
  523.      TR0=0;
  524.      time1[14]='W';
  525.      return;
  526.     }
  527.     else
  528.     {
  529.      TR0=0;
  530.      time1[14]='W';
  531.      return;
  532.     }
  533.    }
  534.   }
  535.   if(j==0)
  536.   {
  537.    TR0=0;
  538.    time1[14]='W';
  539.    return;
  540.   }
  541. }
  542. }
  543. //設置鬧鐘
  544. setalarm()
  545. {
  546. unsigned char i,n;
  547. for(i=1;i<16;i++)
  548. {
  549.   time1[i]=0x20;
  550. }
  551. time2[0]=alarm[0]/16+0x30;
  552. time2[1]=(alarm[0]&0xf)+0x30;
  553. time2[3]=alarm[1]/16+0x30;
  554. time2[4]=(alarm[1]&0xf)+0x30;
  555. time2[6]=time2[7]=0x30;
  556. LCDSHOW();
  557. i=0xc2;
  558. while(1)
  559. {
  560.   P0=0xe;   //顯示器開、光標開
  561.   EnableLCD();
  562.   P0=i;   //定光標
  563.   EnableLCD();
  564.   P2=0xf7;
  565.   if(P2!=0XF7)
  566.   {
  567.    delay1ms(100);    //延時0.1s去抖動
  568.    if(P2!=0XF7)
  569.    {
  570.     j=7;
  571.     if(P2==0X77)
  572.     {
  573.      i+=3;
  574.      if(i>0xc5)
  575.       i=0xc2;
  576.     }
  577.     else if(P2==0xb7)
  578.     {
  579.      if(i==0xc2)
  580.      {
  581.       n=(time2[0]&0xf)*10+(time2[1]&0xf);
  582.       n++;
  583.       if(n>23)
  584.        n=0;
  585.       time2[0]=n/10+0x30;
  586.       time2[1]=n%10+0x30;
  587.      }
  588.      else
  589.      {
  590.       n=(time2[3]&0xf)*10+(time2[4]&0xf);
  591.       n++;
  592.       if(n>59)
  593.        n=0;
  594.       time2[3]=n/10+0x30;
  595.       time2[4]=n%10+0x30;
  596.      }
  597.      LCDSHOW();
  598.     }
  599.     else if(P2==0xd7)
  600.     {
  601.      WriteDS1302(0xc0);
  602.      WriteDS1302((time2[0]&0xf)*16+(time2[1]&0xf));
  603.      rst=0;
  604.      WriteDS1302(0xc2);
  605.      WriteDS1302((time2[3]&0xf)*16+(time2[4]&0xf));
  606.      rst=0;
  607.      time1[0]=FLAG;
  608.      WriteDS1302(0xc4);
  609.      WriteDS1302(time1[0]);
  610.      rst=0;
  611.      TR0=0;
  612.      TimeInit();
  613.      return;
  614.     }
  615.     else
  616.     {
  617.      TR0=0;
  618.      TimeInit();
  619.      return;
  620.     }
  621.    }
  622.   }
  623.   if(j==0)
  624.   {
  625.    TR0=0;
  626.    TimeInit();
  627.    return;
  628.   }
  629. }
  630. }
  631. main()
  632. {
  633. IE=0X82;
  634. TMOD=0x11;
  635. WriteDS1302(0x8E);   //禁止寫保護
  636. WriteDS1302(0);
  637. rst=0;
  638. P0=1;    //清屏并光標復位
  639. EnableLCD();
  640. P0=0X38;   //設置顯示模式:8位2行5x7點陣
  641. EnableLCD();
  642. P0=6;    //文字不動,光標自動右移
  643. EnableLCD();
  644. DesignHZ();   //自建字
  645. TimeInit();
  646. while(1)
  647. {
  648.   ReadTime();    //讀取時間
  649.   Read18B20();         //讀出18B20溫度數據
  650.   DealTempData();         //處理溫度數據
  651.   LCDSHOW();    //顯示時間
  652.   if(time1[0]!=0x20)
  653.    if(time[0]==alarm[0])
  654.     if(time[1]==alarm[1])
  655.      if(time[2]==0)
  656.       showalarm();
  657.   P2=0xf7;
  658.   if((P2&0XF0)!=0XF0)
  659.   {
  660.    delay1ms(100);    //延時0.1s去抖動
  661.    if((P2&0XF0)!=0XF0)
  662.    {
  663.     j=7;
  664.     TH0=TIME/256,TL0=TIME%256;
  665.     TR0=1;
  666.     if(P2==0x77)
  667.     {
  668.      settime();
  669.     }
  670.     else if(P2==0XB7)
  671.     {
  672.      setalarm();
  673.     }
  674.     else if(P2==0XD7)
  675.     {
  676.      TR0=0;
  677.      if(time1[0]==FLAG)
  678.       time1[0]=0x20;
  679.      else
  680.       time1[0]=FLAG;
  681.      WriteDS1302(0xc4);
  682.      WriteDS1302(time1[0]);
  683.      rst=0;
  684.     }
  685.    }
  686.   }
  687.   delay1ms(100);
  688. }
  689. }
復制代碼
作者: dddddddz    時間: 2017-12-28 14:10
請問樓主有沒有匯編的



歡迎光臨 (http://www.torrancerestoration.com/bbs/) Powered by Discuz! X3.1
