標題: 關于基于與AT24C02和STC89C52的電子密碼鎖的幾個問題，希望大神賜教，謝謝 [打印本頁]
作者: 我叫路人8    時間: 2016-5-31 23:20
標題: 關于基于與AT24C02和STC89C52的電子密碼鎖的幾個問題，希望大神賜教，謝謝
1、基于與AT24C02和STC89C52的電子密碼鎖，為什么不用STC89C52內部的EEPROM,而用AT24C02？
2、AT24C02是怎么和STC89C52連接的？為什么？
3、密碼的位數由什么決定？AT24CO2嗎？最多或最少是多少位密碼？
請盡量詳細，詳細，詳細，謝謝
作者: ahshmj    時間: 2016-6-1 21:38
根據你的提問，你基本上還沒有入門，所以這里無論如何給你講，都不可能講的你明白。
作者: zl2168    時間: 2016-6-1 21:50
本帖最后由 zl2168 于 2016-6-2 15:37 編輯

實驗28 電子密碼鎖.rar (57.34 KB, 下載次數: 38)

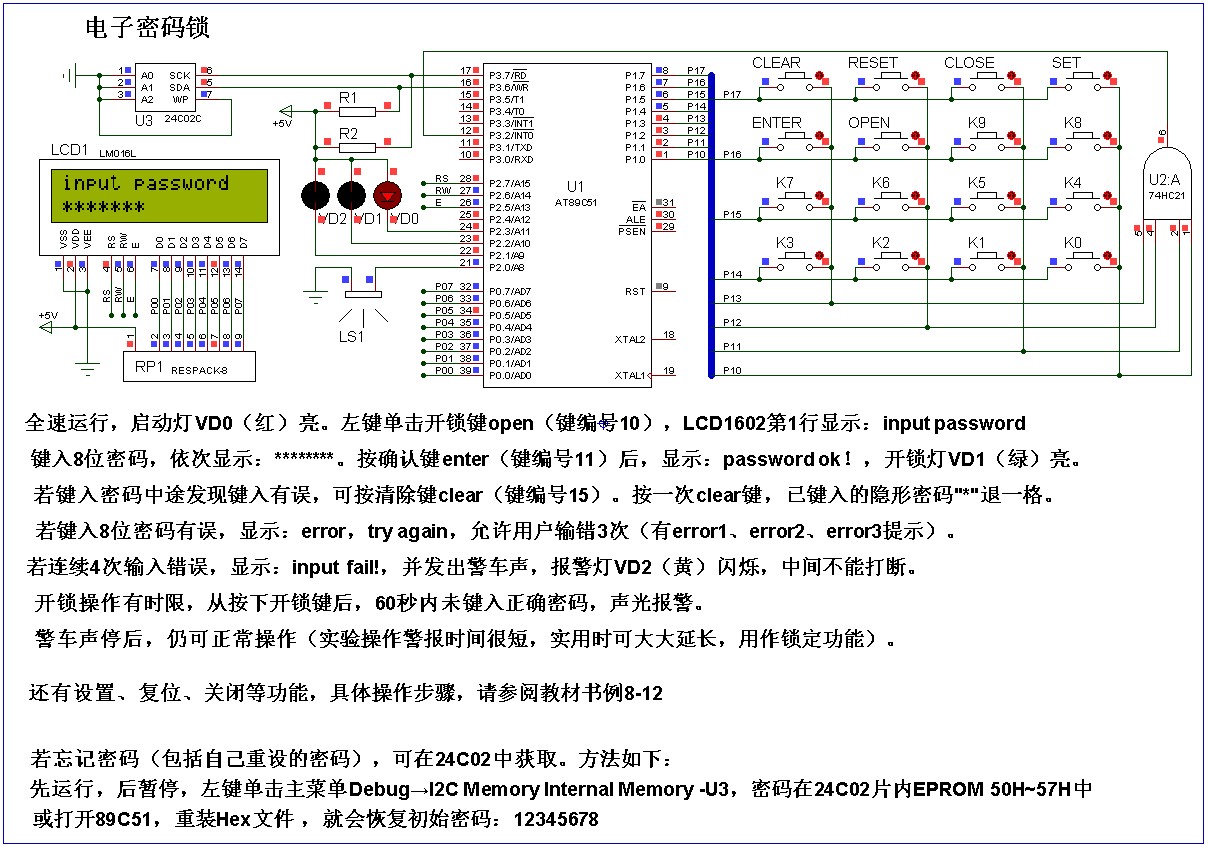

先Proteus仿真一下，看看：按后文中的功能操作，真正的電子密碼鎖。盼挑刺、盼質疑、盼比較。不怕不識貨，就怕貨比貨。

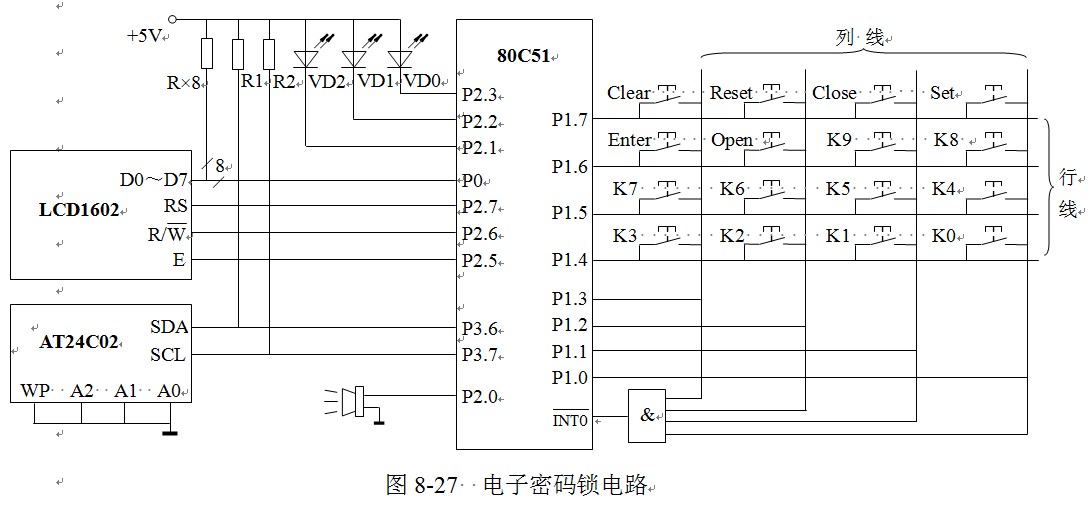

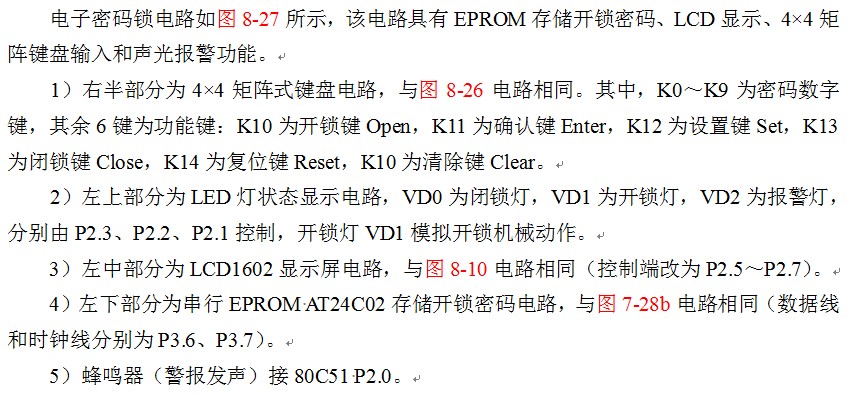

⑴ 電子密碼鎖電路設計









以上摘自張志良編著《80C51單片機實用教程》ISBN 978-7-04-044532-9，高教社出版。歡迎咨詢，zzlls@126.com










作者: zl2168    時間: 2016-6-1 22:21
本帖最后由 zl2168 于 2016-6-2 15:23 編輯

⑵ 電子密碼鎖功能設計
























































作者: zl2168    時間: 2016-6-1 22:23
本帖最后由 zl2168 于 2016-6-1 22:42 編輯

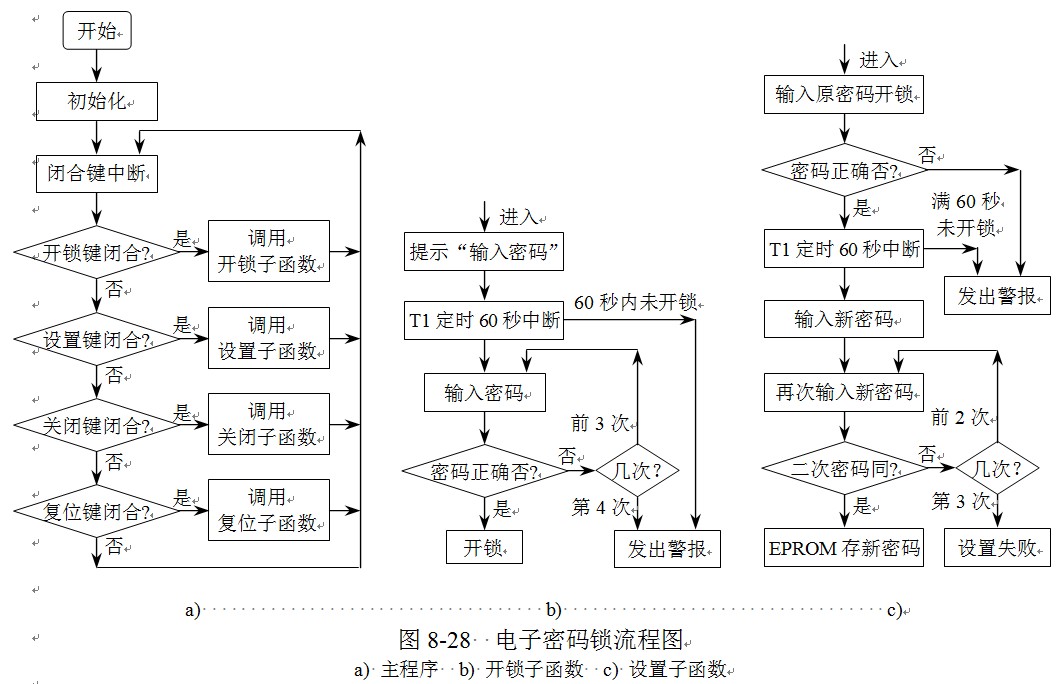

⑶ 電子密碼鎖程序設計





以上摘自張志良編著《80C51單片機實用教程》ISBN978-7-04-044532-9，高教社出版。歡迎咨詢，zzlls@126.com




作者: zl2168    時間: 2016-6-1 22:43

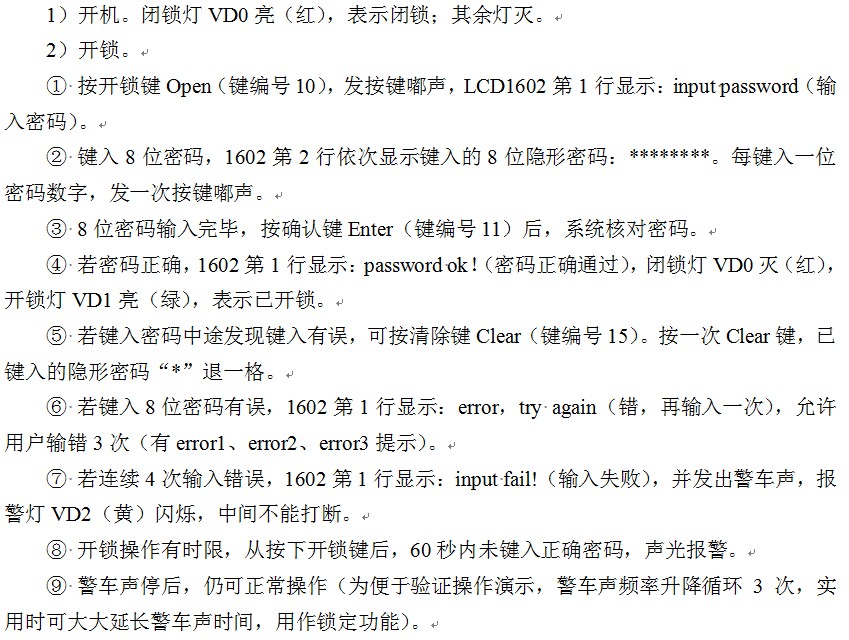

⑵ 電子密碼鎖功能設計



1）開機。閉鎖燈VD0亮（紅），表示閉鎖；其余燈滅。


2）開鎖。


① 按開鎖鍵Open（鍵編號10），發按鍵嘟聲，LCD1602第1行顯示：inputpassword（輸入密碼）。


② 鍵入8位密碼，1602第2行依次顯示鍵入的8位隱形密碼：********。每鍵入一位密碼數字，發一次按鍵嘟聲。


③ 8位密碼輸入完畢，按確認鍵Enter（鍵編號11）后，系統核對密碼。


④ 若密碼正確，1602第1行顯示：password ok�。艽a正確通過），閉鎖燈VD0滅（紅），開鎖燈VD1亮（綠），表示已開鎖。


⑤ 若鍵入密碼中途發現鍵入有誤，可按清除鍵Clear（鍵編號15）。按一次Clear鍵，已鍵入的隱形密碼“*”退一格。


⑥ 若鍵入8位密碼有誤，1602第1行顯示：error，try again（錯，再輸入一次），允許用戶輸錯3次（有error1、error2、error3提示）。


⑦ 若連續4次輸入錯誤，1602第1行顯示：inputfail!（輸入失�。l(fā)出警車聲，報警燈VD2（黃）閃爍，中間不能打斷。


⑧ 開鎖操作有時限，從按下開鎖鍵后，60秒內未鍵入正確密碼，聲光報警。


⑨ 警車聲停后，仍可正常操作（為便于驗證操作演示，警車聲頻率升降循環3次，實用時可大大延長警車聲時間，用作鎖定功能）。

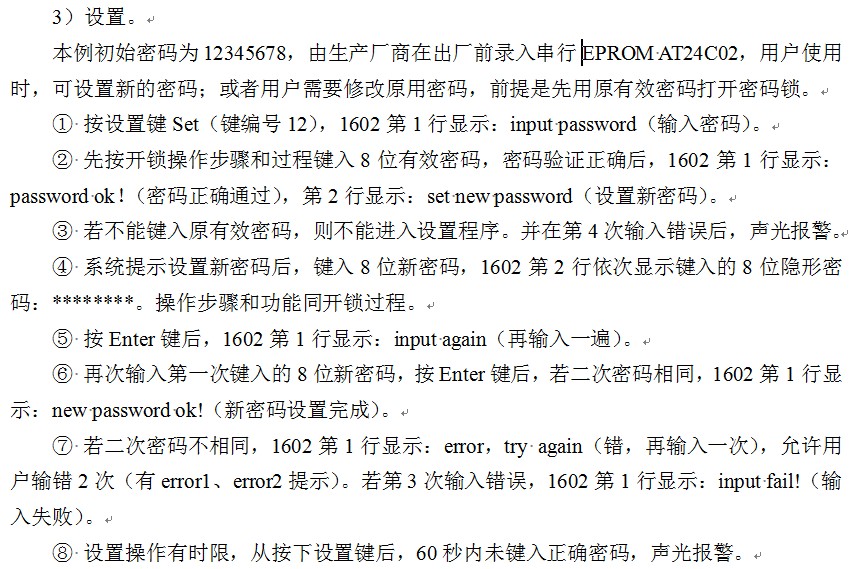

3）設置。


本例初始密碼為12345678，由生產廠商在出廠前錄入串行EPROM AT24C02，用戶使用時，可設置新的密碼；或者用戶需要修改原用密碼，前提是先用原有效密碼打開密碼鎖。


① 按設置鍵Set（鍵編號12），1602第1行顯示：input password（輸入密碼）。


② 先按開鎖操作步驟和過程鍵入8位有效密碼，密碼驗證正確后，1602第1行顯示：password ok！（密碼正確通過），第2行顯示：set new password（設置新密碼）。


③ 若不能鍵入原有效密碼，則不能進入設置程序。并在第4次輸入錯誤后，聲光報警。


④ 系統提示設置新密碼后，鍵入8位新密碼，1602第2行依次顯示鍵入的8位隱形密碼：********。操作步驟和功能同開鎖過程。


⑤ 按Enter鍵后，1602第1行顯示：input again（再輸入一遍）。


⑥ 再次輸入第一次鍵入的8位新密碼，按Enter鍵后，若二次密碼相同，1602第1行顯示：new password ok!（新密碼設置完成）。


⑦ 若二次密碼不相同，1602第1行顯示：error，try again（錯，再輸入一次），允許用戶輸錯2次（有error1、error2提示）。若第3次輸入錯誤，1602第1行顯示：input fail!（輸入失�。�。


⑧ 設置操作有時限，從按下設置鍵后，60秒內未鍵入正確密碼，聲光報警。

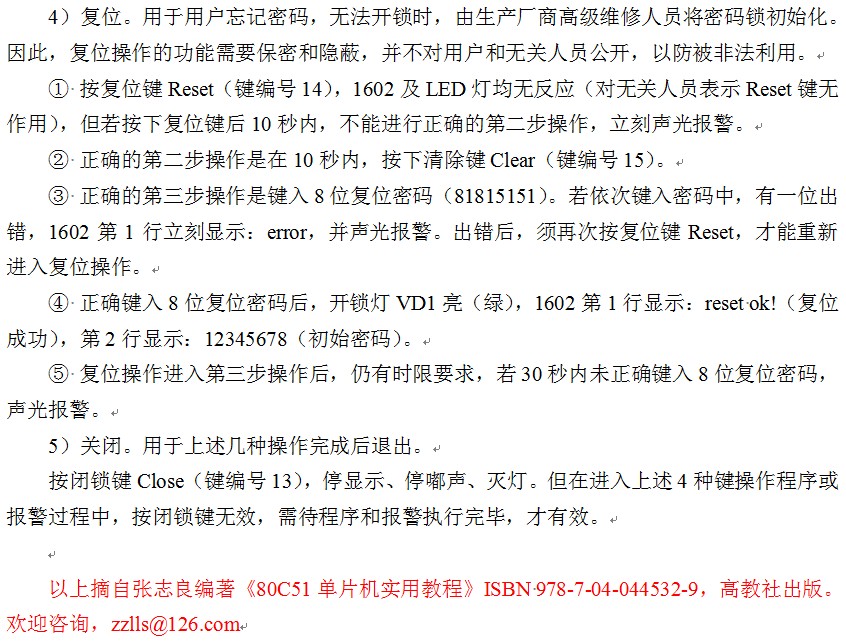

4）復位。用于用戶忘記密碼，無法開鎖時，由生產廠商高級維修人員將密碼鎖初始化。因此，復位操作的功能需要保密和隱蔽，并不對用戶和無關人員公開，以防被非法利用。


① 按復位鍵Reset（鍵編號14），1602及LED燈均無反應（對無關人員表示Reset鍵無作用），但若按下復位鍵后10秒內，不能進行正確的第二步操作，立刻聲光報警。


② 正確的第二步操作是在10秒內，按下清除鍵Clear（鍵編號15）。


③ 正確的第三步操作是鍵入8位復位密碼（81815151）。若依次鍵入密碼中，有一位出錯，1602第1行立刻顯示：error，并聲光報警。出錯后，須再次按復位鍵Reset，才能重新進入復位操作。


④ 正確鍵入8位復位密碼后，開鎖燈VD1亮（綠），1602第1行顯示：reset ok!（復位成功），第2行顯示：12345678（初始密碼）。


⑤ 復位操作進入第三步操作后，仍有時限要求，若30秒內未正確鍵入8位復位密碼，聲光報警。


5）關閉。用于上述幾種操作完成后退出。


按閉鎖鍵Close（鍵編號13），停顯示、停嘟聲、滅燈。但在進入上述4種鍵操作程序或報警過程中，按閉鎖鍵無效，需待程序和報警執行完畢，才有效。




以上摘自張志良編著《80C51單片機實用教程》ISBN978-7-04-044532-9，高教社出版。歡迎咨詢，zzlls@126.com


作者: zl2168    時間: 2016-6-1 22:48
本帖最后由 zl2168 于 2016-6-1 22:49 編輯

【例8-12】


按圖8-27所示電子密碼鎖電路，設開機即接通電源，關機即關閉電源，fOSC=12MHz，試編程實現上述功能設計要求。


解：本例應用3個中斷：INT0用于鍵閉合中斷，T0用于警報聲頻率控制中斷，T1用于50ms定時中斷。


定時初值計算：T1初值=216-50000ms/1ms=65536–50000=15536=3CB0H


本例Keil C51調試和Proteus仿真見實驗28。


作者: lijianbin    時間: 2019-11-24 19:45
進來學習的
作者: bh2030693    時間: 2019-11-24 21:53
1、基于與AT24C02和STC89C52的電子密碼鎖，為什么不用STC89C52內部的EEPROM,而用AT24C02？
2、AT24C02是怎么和STC89C52連接的？為什么？
3、密碼的位數由什么決定？AT24CO2嗎？最多或最少是多少位密碼？
請盡量詳細，詳細，詳細，謝謝


1. 我也是這么想的！內部外部都能用，用法稍有不同，有的是為了學習I2C總線編程選用24cxx。
2. 這個問題網絡資源也很多，所以就不講了，你只要搜索關鍵字就可以了。因?yàn)槟阈枰瓤达w利浦I2C協議。
3. 密碼的位數由程序決定，可以編寫任意位數，或一定范圍內任意位數。
TA24c02的容量是有限，但這不是決定密碼位數的原因，除非這個密碼位數非常長，所以一般不是24c02決定的。
按照慣例，一般密碼是6~8位，編程可以設定任意位數（在一定范圍內），1位也行，但太少的話安全概率降低，100位也可以，不超出可用存儲空間就可以，但是記憶和可操作難度增加，所以一般6~8位居多，這個也有概率論方面的原理，本人就講不好了，你可以search...
作者: 千江水    時間: 2020-2-25 11:14
eeprom和at24c02 不是同一個東西嗎？
