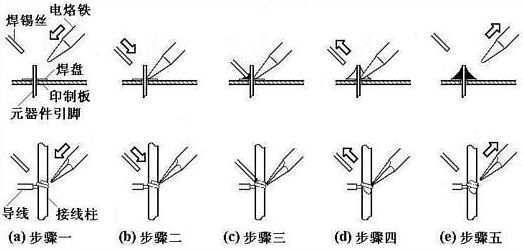

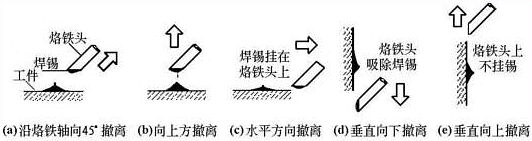

     很多初學者焊的板子很不穩定，容易短路或斷路。除了布局不夠合理和焊工不良等因素外，缺乏技巧是造成這些問題的重要原因之一。掌握一些技巧可以使電路反映到實物硬件的復雜程度大大降低，減少飛線的數量，讓電路更加穩定。下面就筆者的經驗談談洞洞板的焊接技巧。

1、初步確定電源、地線的布局

    電源貫穿電路始終，合理的電源布局對簡化電路起到十分關鍵的作用。某些洞洞板布置有貫穿整塊板子的銅箔，應將其用作電源線和地線；如果無此類銅箔，你也需要對電源線、地線的布局有個初步的規劃。
2、善于利用元器件的引腳

    洞洞板的焊接需要大量的跨接、跳線等，不要急于剪斷元器件多余的引腳，有時候直接跨接到周圍待連接的元器件引腳上會事半功倍。另外，本著節約材料的目的，可以把剪斷的元器件引腳收集起來作為跳線用材料。

3、善于設置跳線

    特別要強調這一點，多設置跳線不僅可以簡化連線，而且要美觀得多。

4、善于利用元器件自身的結構

     筆者焊接的矩陣鍵盤。這是一個利用了元器件自身結構的典型例子：圖中的輕觸式按鍵有4只腳，其中兩兩相通，我們便可以利用這一特點來簡化連線，電氣相通的兩只腳充當了跳線。

5、善于利用排針

    筆者喜歡使用排針，因為排針有許多靈活的用法。比如兩塊板子相連，就可以用排針和排座，排針既起到了兩塊板子間的機械連接作用又起到電氣連接的作用。這一點借鑒了電腦的板卡連接方法。

6、在需要的時候隔斷銅箔

    在使用連孔板的時候，為了充分利用空間，必要時可用小刀或者打磨機割斷某處銅箔，這樣就可以在有限的空間放置更多的元器件。

7、充分利用雙面板

    雙面板比較昂貴，既然選擇它就應該充分利用它。雙面板的每一個焊盤都可以當作過孔，靈活實現正反面電氣連接。

8、充分利用板上的空間

    芯片座里面隱藏元件，既美觀又能保護元件。

    點陣板給我們帶來了很大的方便，或許它已成為你電子實驗中不可缺少的一部分。參考筆者提供的這些小經驗、多動手實踐，你將會體會到更好、更適合自己的使用方法和技巧

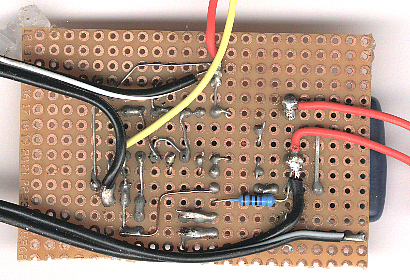

    這是站長早期用點陣板制作的打入電話錄音控制器 功能：可以配合錄音機、復讀機實現只對打入的電話進行錄音，而對打出的電話或者上網等不進行錄音，控制器靜態微功耗。

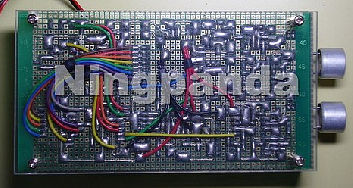

這些是網上高手的點陣板作品！
