標題: 用IGBT做調整管的2.5—24V穩壓電源
電源的大部分去年就做得了，一直沒找到適合的電壓表。要做幾個試驗，今天先裝上。

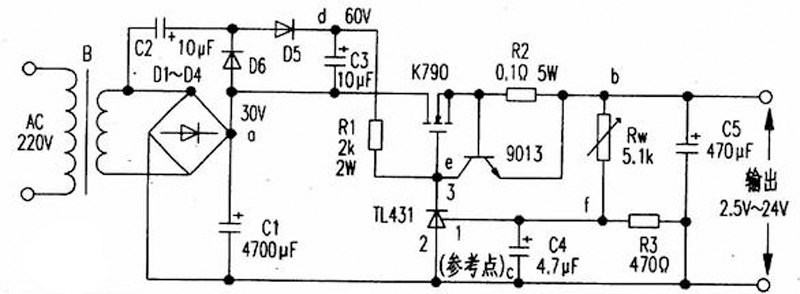

電源基本用的是這個圖，MOS管直接替換成IGBT，限流取樣電阻略有變化0.3Ω左右。在2A左右保護（實測）。
工作原理
        如圖所示，220v電壓經變壓器B降壓、D1-D4整流、C1濾波。此外D5、D6、C2、C3組成倍壓電路(使得Vdc＝60V)，Rw、R3組成分壓電路，T1431、R1組成取樣放大電路，9013、R2組成限流保護電路，場效應管K790作調整管(可直接并聯使用)以及C5是輸出濾波器電路等。穩壓過程是：當輸出電壓降低時，f點電位降低，經T1431內部放大使e點電壓增高，經K790調整后，b點電位升高；反之，當輸出電壓增高時，f點電位升高，e點電位降低，經K790調整后，b點電位降低。從而使輸出電壓穩定。當輸出電流大于6A時，三極管9013處于截止，使輸出電流被限制在6A以內，從而達到限流的目的。本電路除電阻R1選用2W、R2選用5W外，其它元件無特殊要求，其元件參數如圖3所示。                                               另外 k790完全可以用 K725 15A 500V 125W 的管子代替。因?yàn)槭请妷盒推骷�，不用考慮驅動問題。

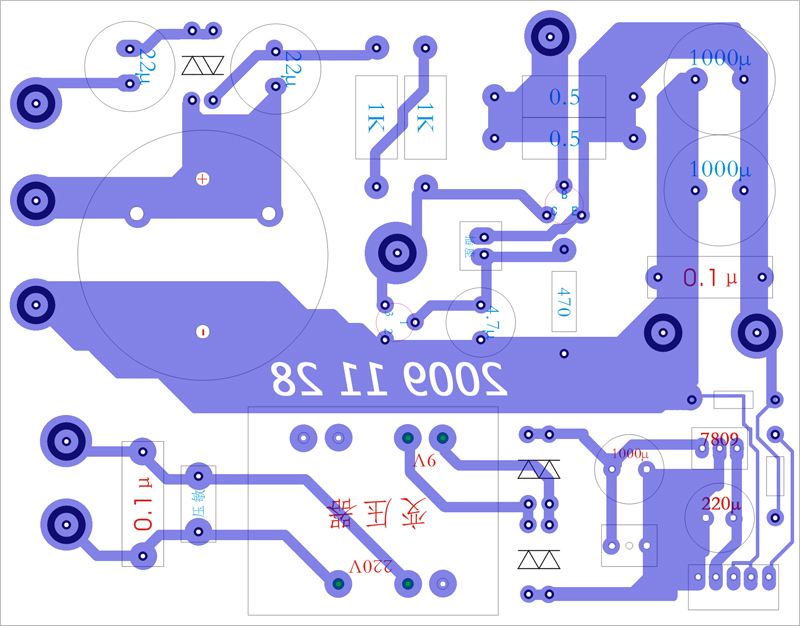

印制板用PS+CorelDRAW繪制

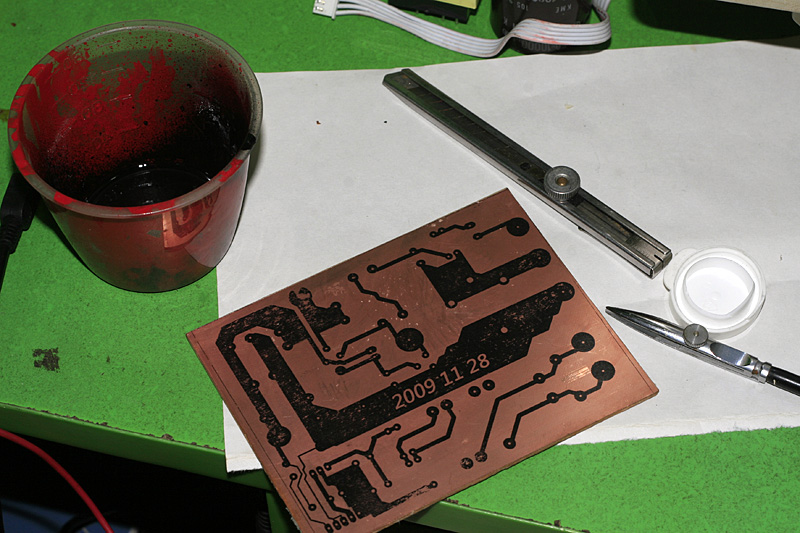

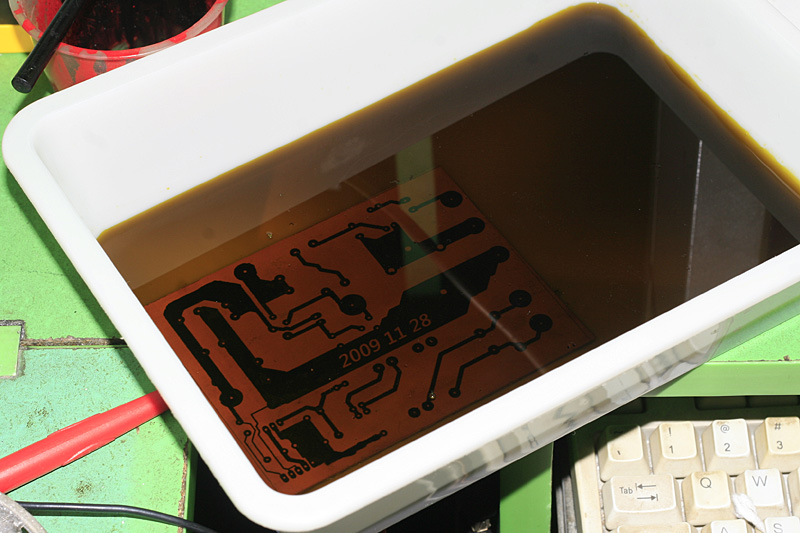

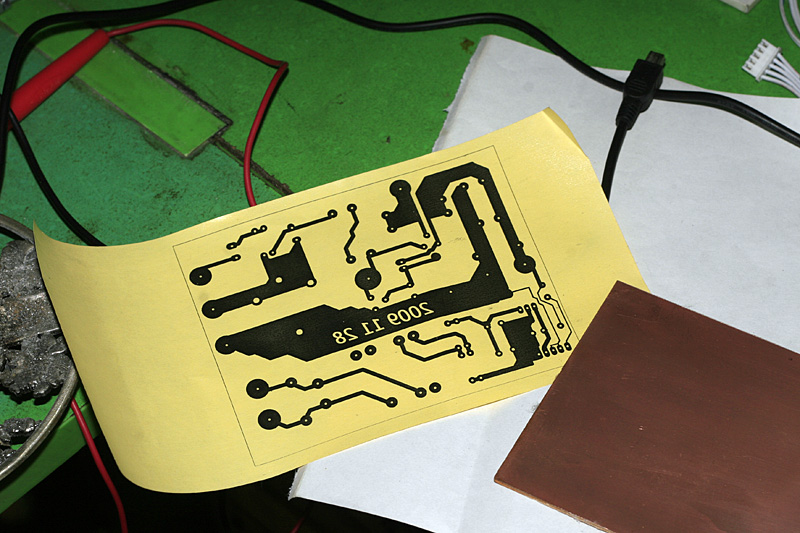

熱轉印制版，電熨斗轉印，三氯化鐵腐蝕。

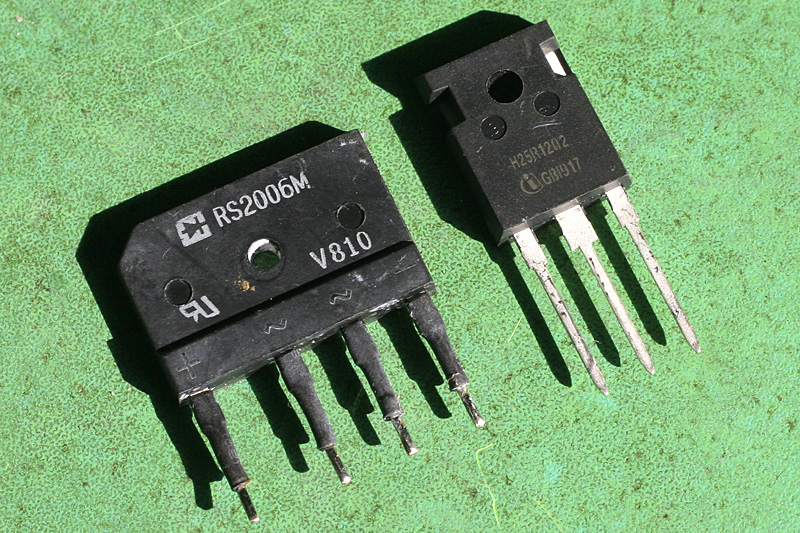

散熱器、IGBT、整流橋均取自電磁爐

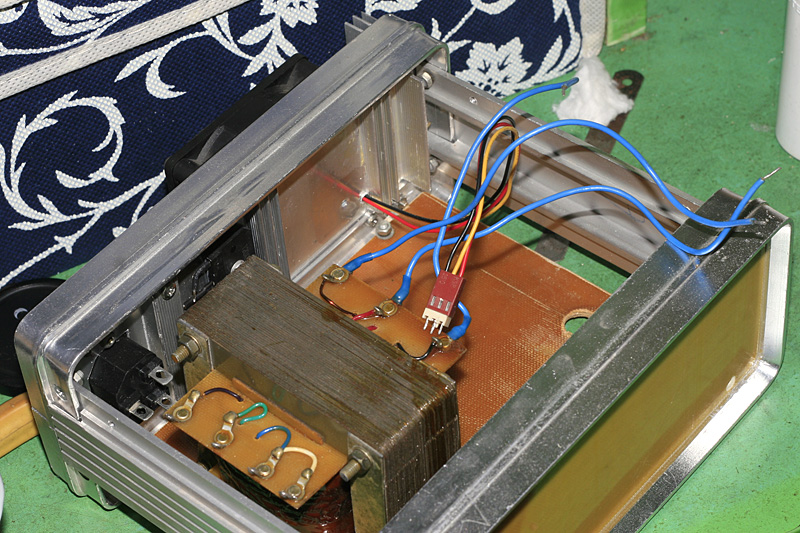

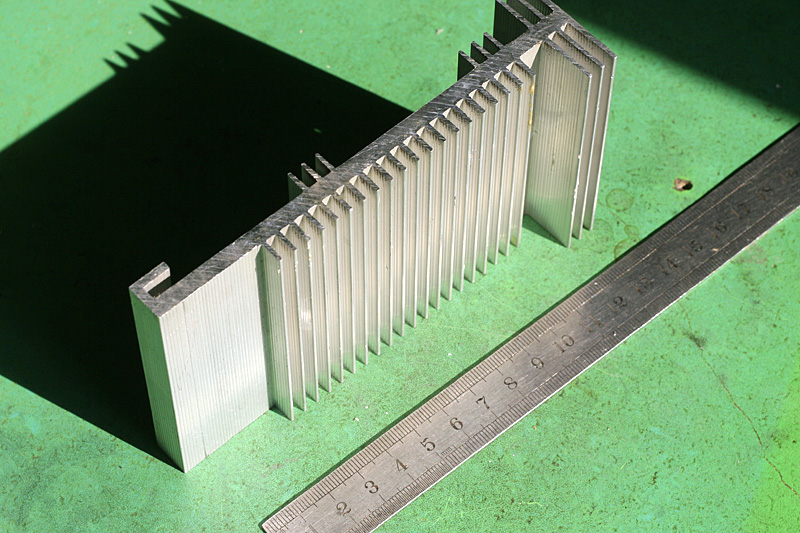

根據機殼的尺寸，散熱器要裁切，手工加工，很累人

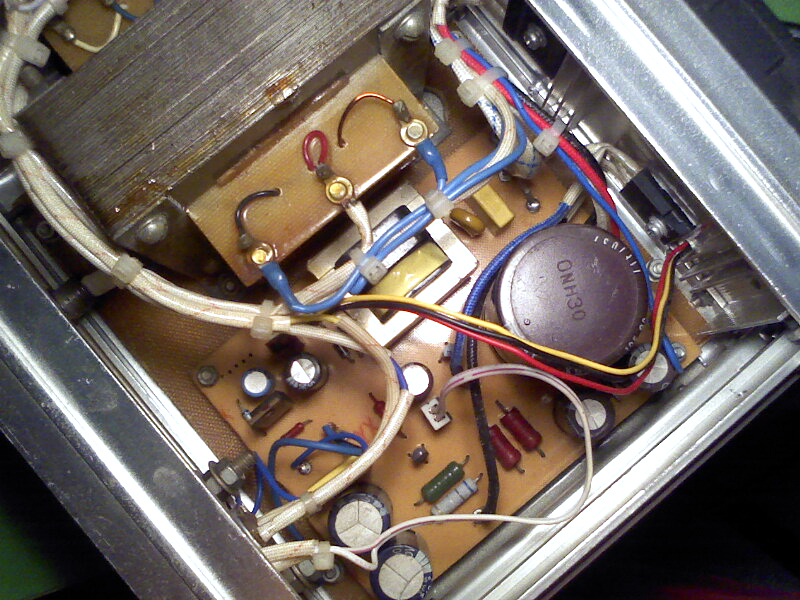

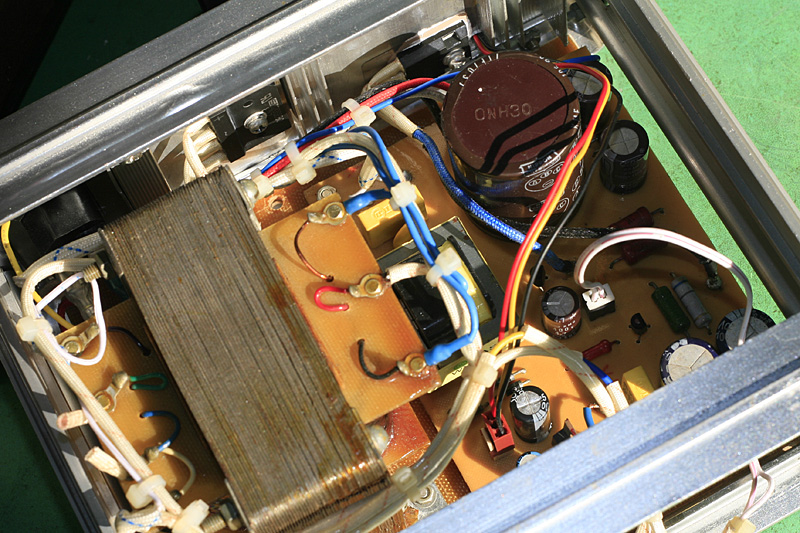

內部圖：做了個輔助電源在里邊，給風扇和數字電壓表提供電源

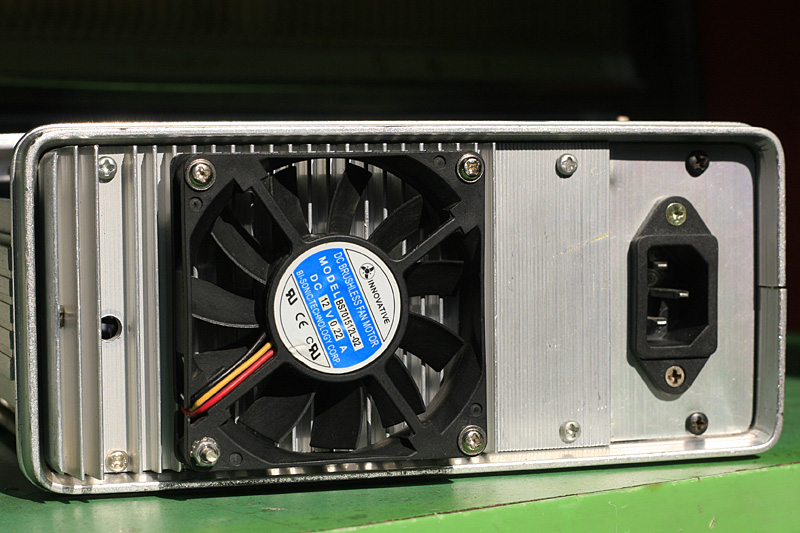

屁股圖

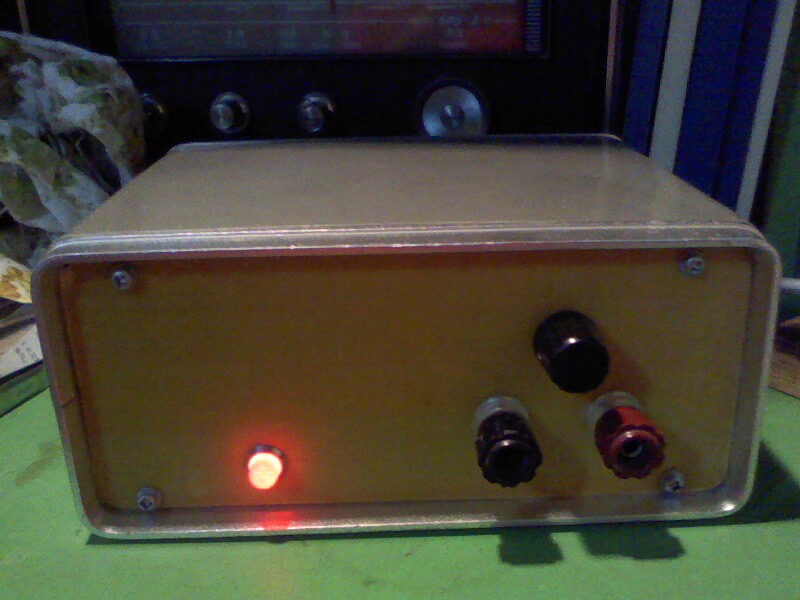

前臉圖，今天相機不在家，手機拍的。改天補上


試用感覺還不錯，C4最好并聯在可變電阻上，當作加速電容用；R2最好串聯在MOS的漏極，就是接整流橋的那個極，這樣紋波會減小
