標題: “天之驕子”—國產熊貓2905純甲類推挽50W膽機

引子：

    說完了 國產膽機的最巔峰熊貓2900功放，再說說“小熊貓”2905吧。
    熊貓2900 這部四分體的機器一共只做了2套，據說有一套已經失落民間，另一套還在南京無線電廠（或者熊貓電子集團）保存。為了讓熊貓的血統得以延續，南京廠又實驗性的推出了2900的所謂簡化“推廣版”2905，但由于社會和經營等各種復雜原因，熊貓膽機的血統還是夭折了！2905勉強生產了60套就全部停產了...

總述：
    2900功放每聲道4分體，其中兩臺放大器（每聲道一臺）、兩臺電源。共用包括 12支FU-5、4支6P3P、4支6P14、4支6C3在內的24支國產電子管，燈絲耗電就有440W！ 每聲道靜態電流為600余毫安，F(xiàn)U-5屏壓1000V（980V），只FU-5靜態屏耗為1200W（兩個聲道）6P3P單只屏耗約為20W，兩聲的共計80W，這樣算來，整套機器的靜態耗電約為1720W��！再加上4支6P14和4支6C3以及變壓器的靜態損耗、各種電阻的耗散功率，說它開機不開聲每小時就走2度電一點也不夸張！！整機工作在屏流不隨信號增減變化的純甲類推挽狀態，滿輸出不失真額定功率為150W。  這樣的耗電大戶可能不是一般家庭能承受的！ 作為它的普及“推廣版”熊貓2905（以下通稱“小熊貓”或2905）為整套2分體結構，即每個聲道獨立一臺放大器；2905可以大致看成是2900的縮小版，它繼承了2900絕大多數設計有點和精髓！
     每套2905 使用了14支國產電子管，其中包括4支FU-5、4支6P3P、4支6P14、2支6N1  。從用管上可以看出只是把2900的3組FU-5并聯改成了一組，電壓放大管由兩支6C3改成了單只雙三極管6N1（指每聲道）。其余的幾乎未作改動，完全繼承了2900平衡輸入純后級的設計核心。每聲道靜態平流（單指FU-5功放管）200毫安，屏壓980V，20支電子管的燈絲耗電為180W左右（其中FU-5燈絲耗散了120W），累加計算起來，整套2905靜態耗電約為700W左右，電路同2900一樣，工作于純甲類推挽狀態不失真輸出音頻功率約50W左右。
    遺憾的是2900的詳細資料（尤其是電源部分）以及2905的全部電路的“廬山真面目”至今沒有看到！


    2905的資料收集到的甚少，可以說沒有什么真正有價值的東西，也就是一些外部照片罷了。

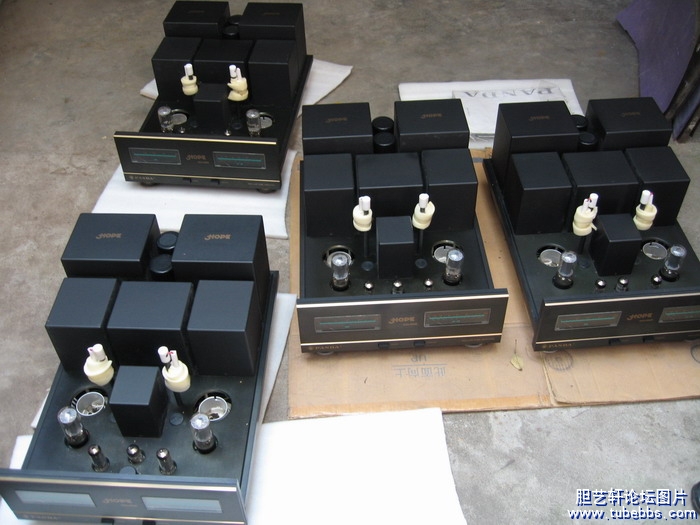

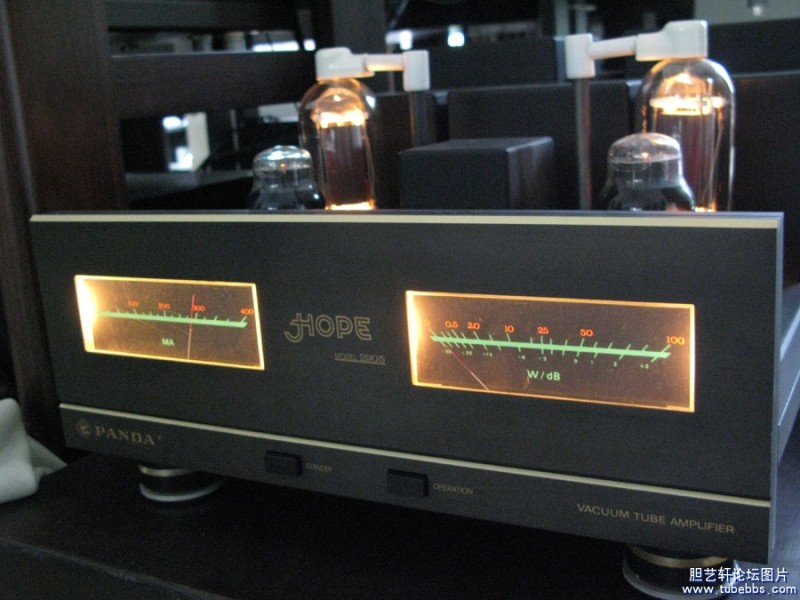

這張照片夠清晰的吧....說句心里話，這種東西看著照片就用種強烈的“占有欲”

.....


.

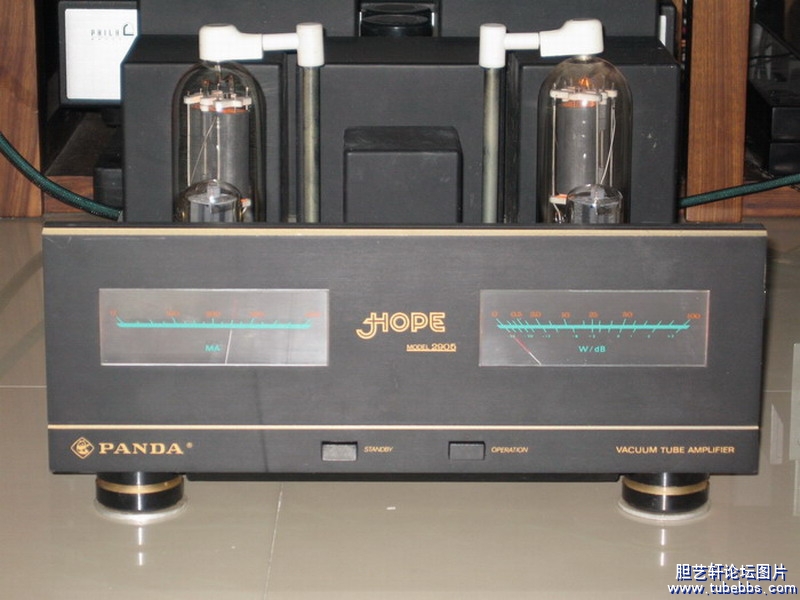

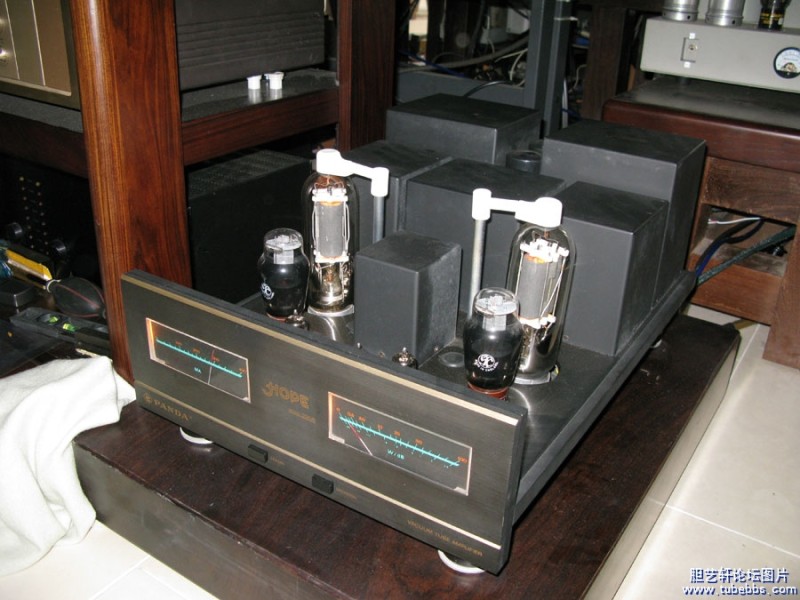

正面照片....

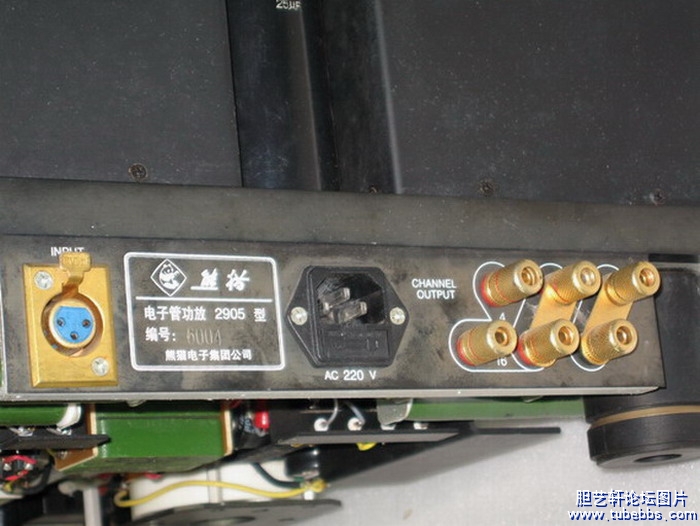

  大家請主意細節，上面兩張照片里 片面板的開關只按下了左面的那個（燈絲通電），儀表的“燈”沒有亮，而這張照片里面板上的兩個開關均被按下，（右面的開關為屏極高壓）儀表的“燈”被點亮了。

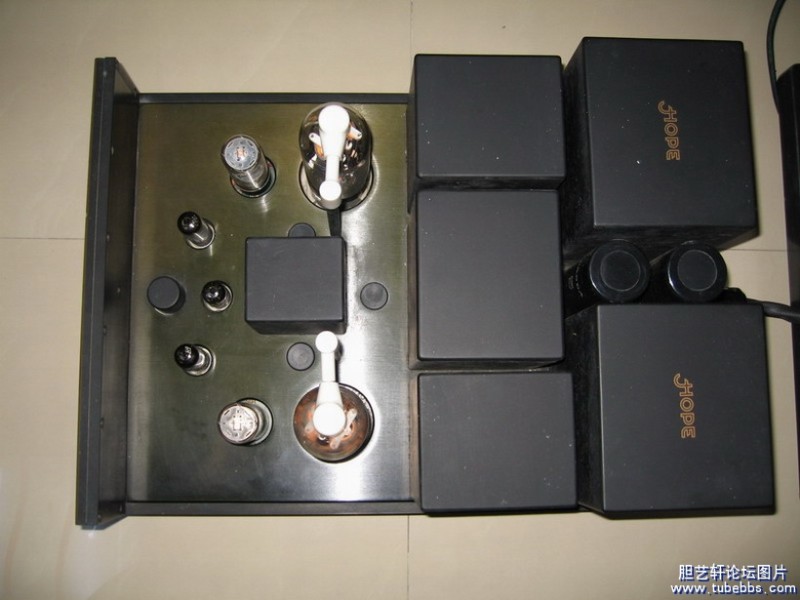

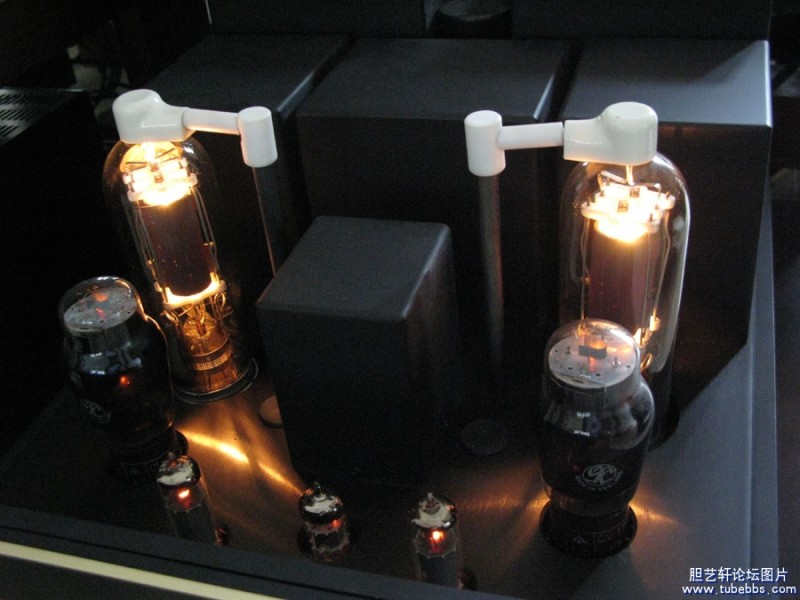

   俯視圖，F(xiàn)U-5燈絲的光輝是不是很迷人呢.....

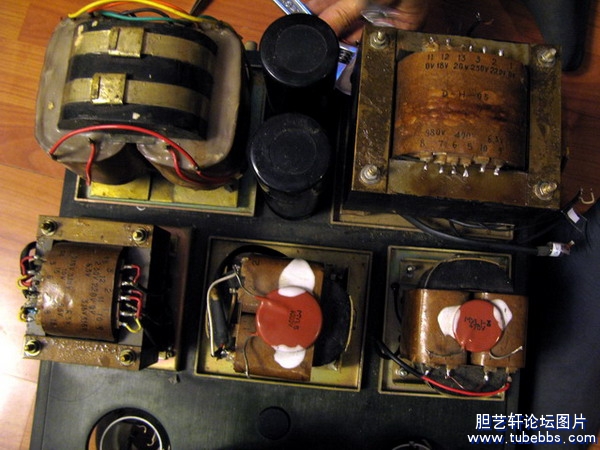

7個變壓器“嚴陣以待”呵呵，前面那個小的圓柱形不是電容吧，應該是輸入變壓器了

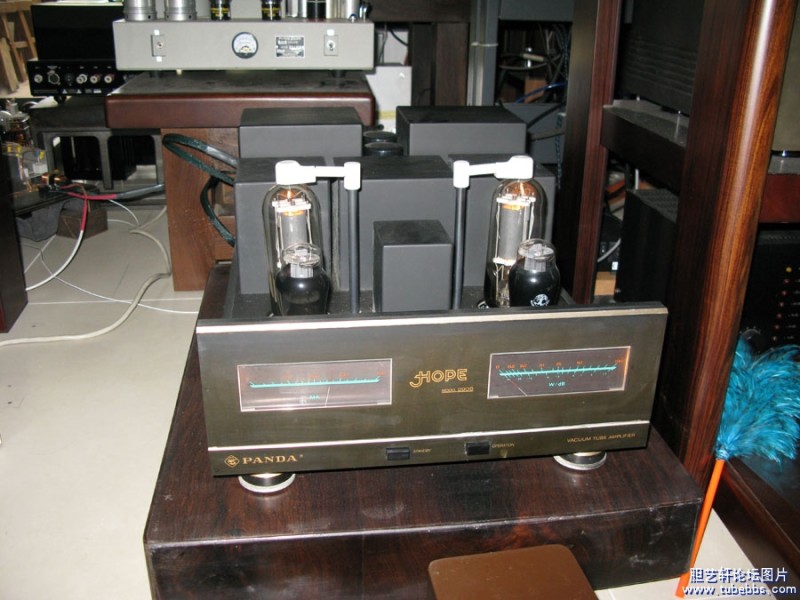

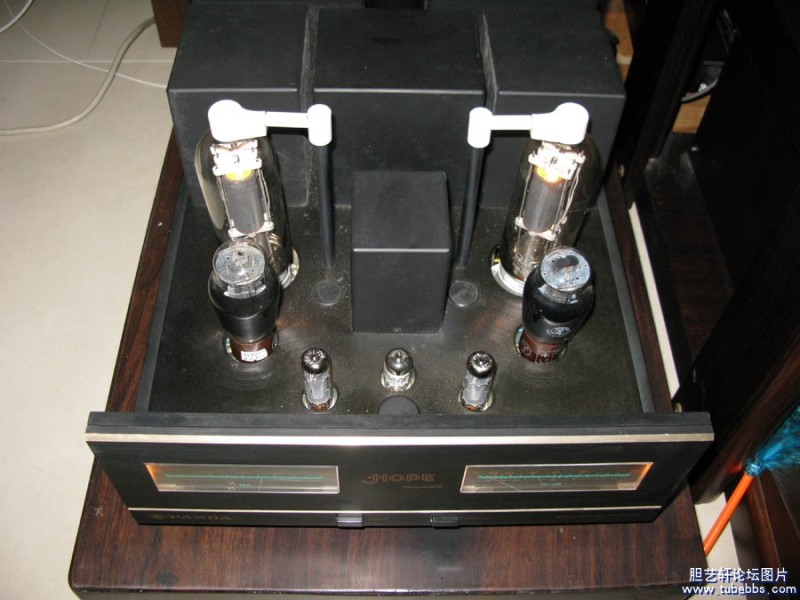

這幾張照片中，使用者把國產的6P3P換成了英國的KT66了，從俯視圖中可以看出，可能把放大管（6N1）換掉了.... 從圖中可以看出輸出功率為0時（面板右面的功率表沒有指示時）即靜態，屏極電流就有250-300毫安左右，由于沒有看見電路，所以還不能確定這個電流是FU-5的屏流還是每聲道的總靜態電流.

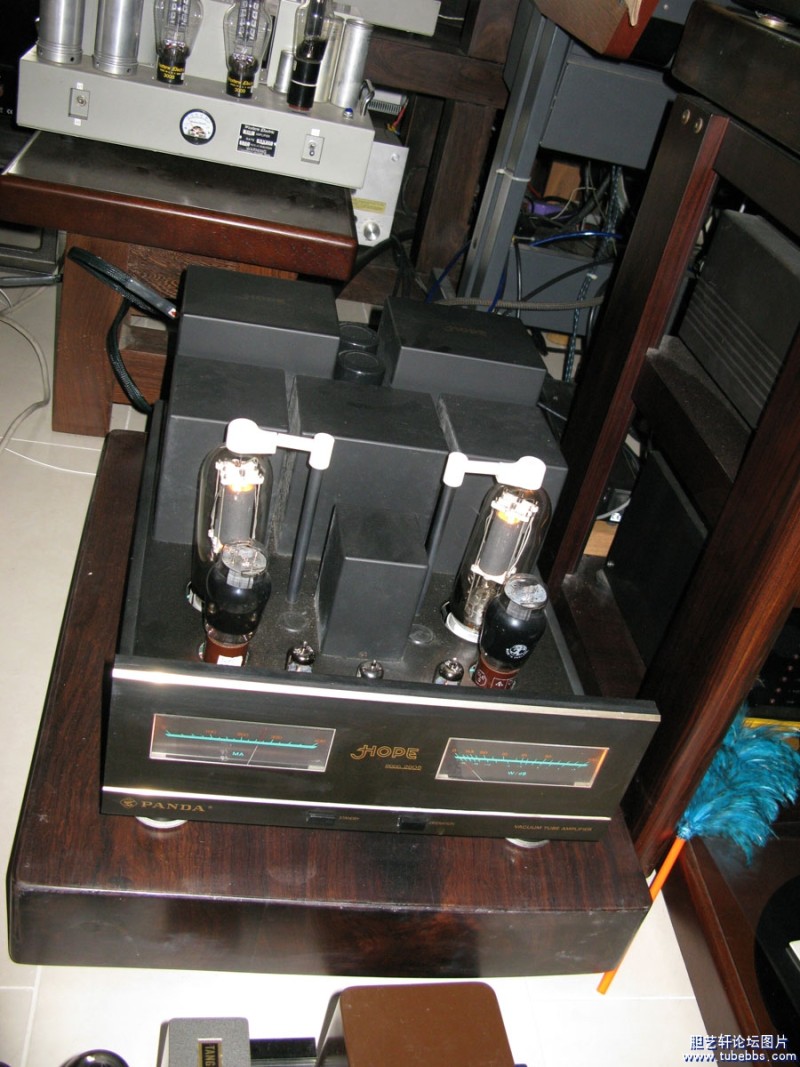

好馬配好鞍，瞧瞧人家這音箱，絕對對得起2905了！

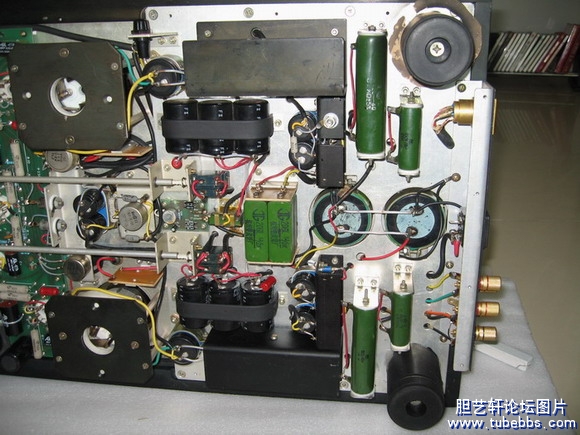

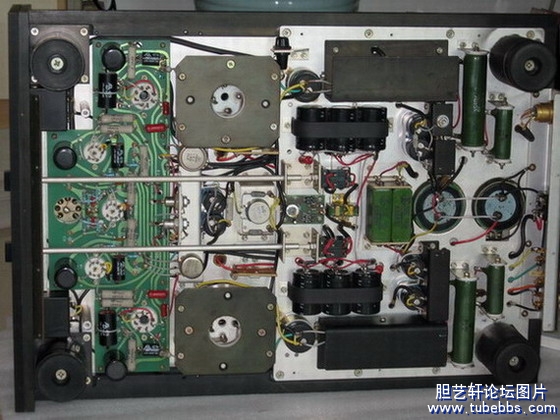

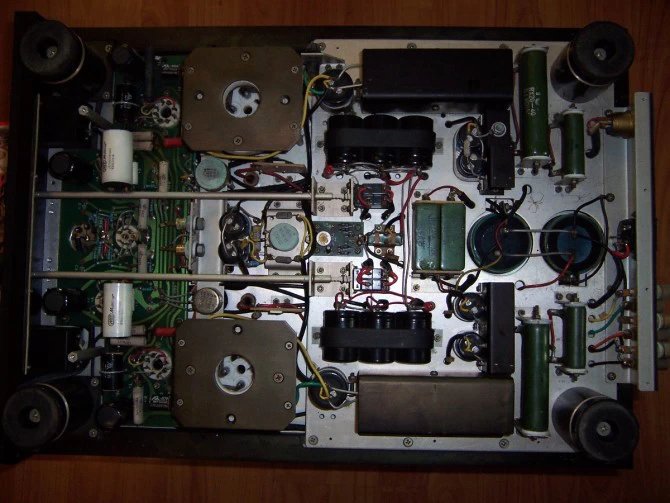

底盤全照.... 兩側的“U型散熱器”為FU-5功率管燈絲整流橋散熱用的。



真是讓人口水流一地的照片啊呵呵....從這張照片上可以看出，原機用的是“直棒”的6P3P

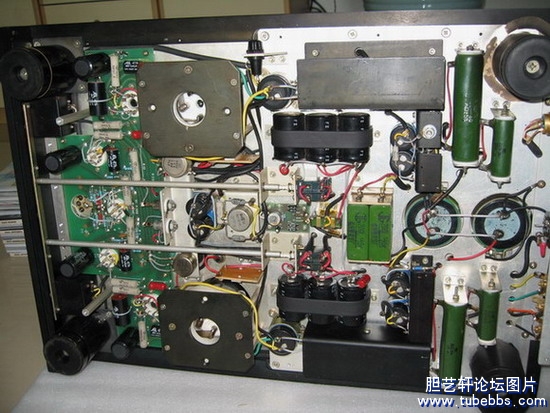

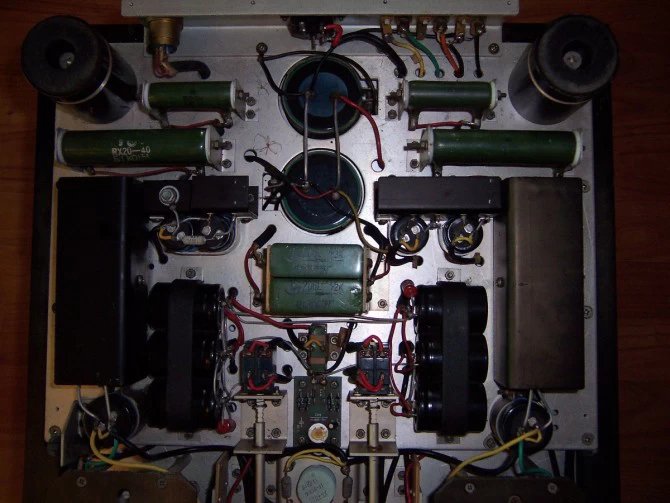

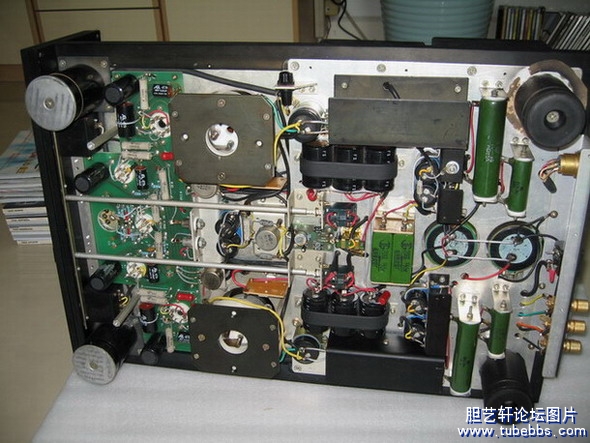

再來幾張底盤的照片

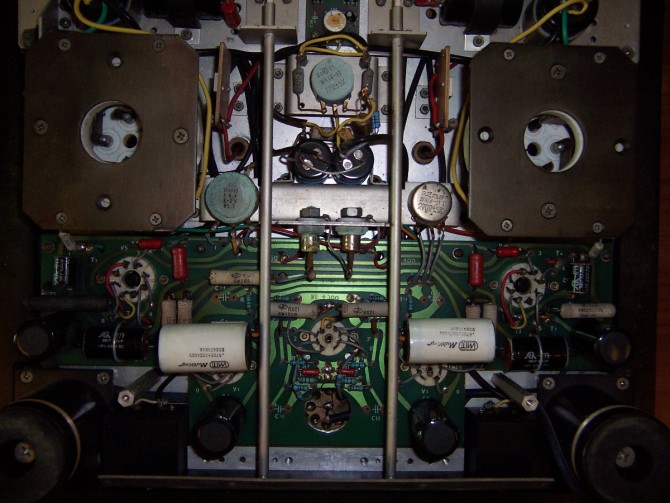

請注意這三張照片，有幾個薄膜電容（可能是耦合吧）已經被換掉了.....

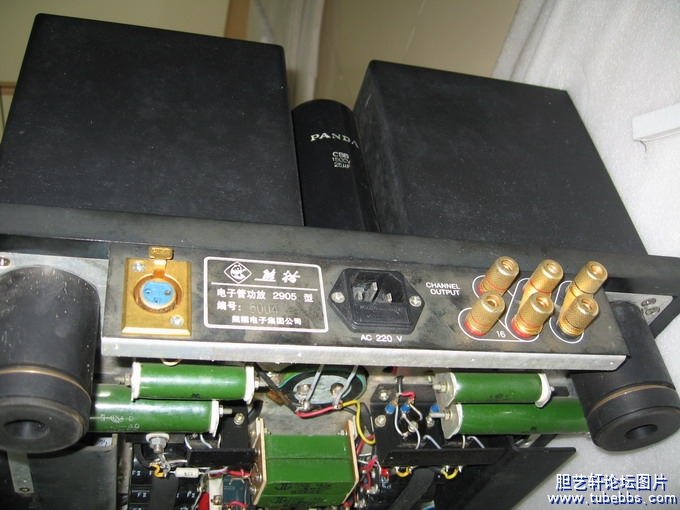

后面的樣子，那兩個高高的1500V，25μ電容，應該就是主濾波電容了；印著PANDA（熊貓）字樣，顯然是特制的我想可能與2900相同，沒有用電解電容，也是使用的高壓薄膜電容吧。

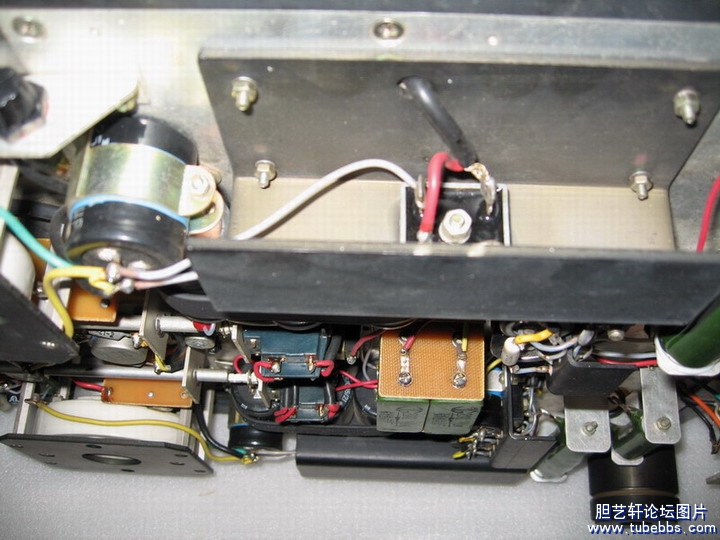

FU-5燈絲整流橋

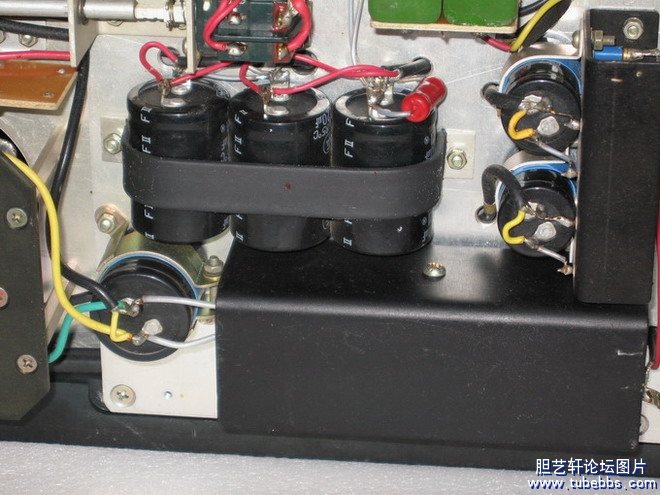

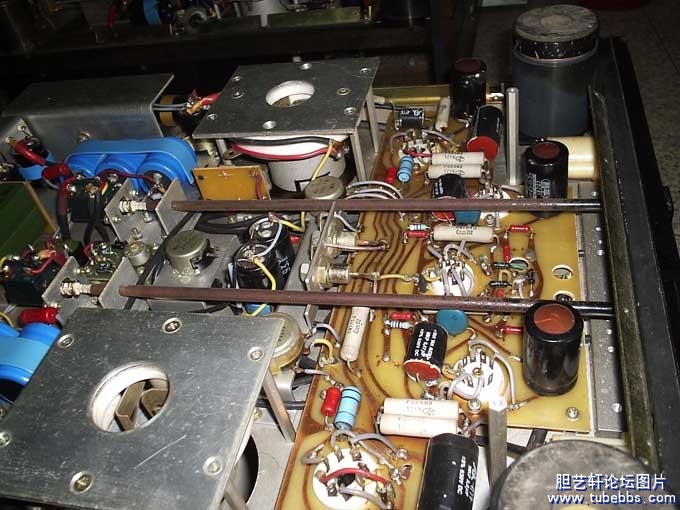

這幾個電容應該是燈絲濾波了

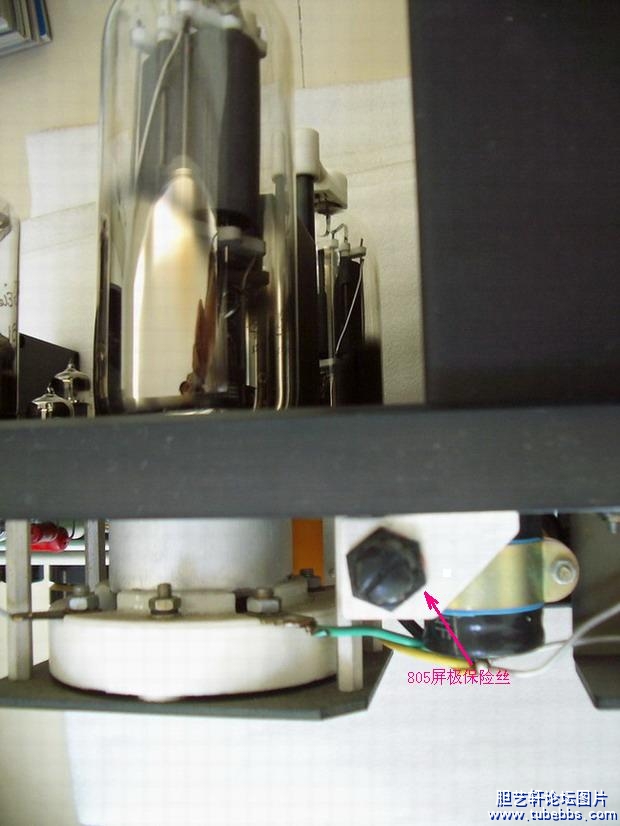

近看FU-5功率管




這就是整機的“核心”輸出變壓器了，從圖片上可以看出并不是傳說中的“雙C鐵心”

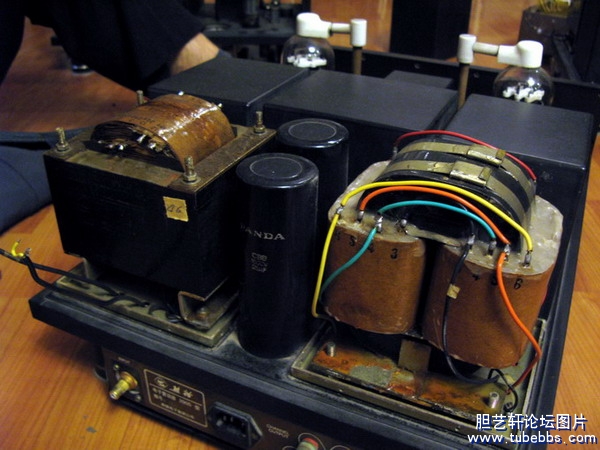

左面是主電源變壓器，右面就是輸出變壓器了。



兩個CD型濾波電感（阻流圈）
正如我所料，機器用的不是全CD型變壓器，其電源變壓器仍然是EI型的....

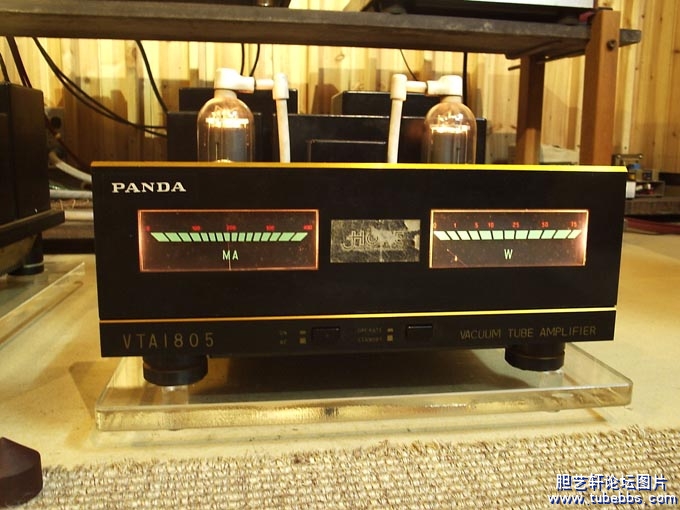

     更神秘的是熊貓VTA 1805，據說是2905 的試驗機型，全世界只有一套？？！！









傳說中的1805的底盤，幾乎看不出和2905的區別。

  照片就欣賞到這里吧....也沒有了，呵呵


  再轉帖一片小“插曲”
關于熊貓機當年銷售火爆一插曲
      大熊貓?jiān)诿绹?guó)拉斯維加斯音響展嶄露頭角，一炮而紅，南京熊貓電子廠工人師傅們歡欣鼓舞，領導們乃至電子工業部首長們更為之振奮，之前國家某領導曾作特別批示，宗旨是改革開放十五年了（當時），我們的衛星已排世界前列，國民經濟飛速發展，在音響行業里，一定要有我們的立足之地，集中各種力量，不惜代價，加緊生產出來，走出國門，揚我國威。

        據說，大熊貓的核心部分，確實采用了航天級材料，這一點，不知能否獲得考證？如今大熊貓已難覓芳蹤，從小熊貓身上，看到很多細節，當年生產設計者們確實是花費了不少心血,這里暫且不表。
        膽汁兄幾經努力，獲得經銷權后，胸懷大志，做了大量工作，各報刊媒體紛紛披露，展示會上，高朋滿座，轟動一時。要想在九十年代，人們的消費觀念顯然是不那么理智的，多少有題材的產品商業活動，一經策劃發布，必然掀起一個個近乎瘋狂的熱潮，音響品牌的熊貓電子管機，無疑是一個浪尖。
        聲勢造出來了，高潮掀起來了，訂單自然紛紛而至，當年的款爺們，真不知幾個了解電子管，但不用，就沖著擁有熊貓這種占有欲，能拿訂單就樂了。
        然而，國企面臨的困境和由工人到領導們的心情，相信我們同齡人大都經歷過，要想正常生產，按時交貨，膽汁兄心理自然清楚，苦�。A注了那么多的心血，收了那么多的訂單，他茫然了。。。
        無論膽汁怎么解釋，燒紅了眼的款爺們一個字也聽不進：錢一定收！貨一定給！終于，一些按奈不住欲火的大佬，開著大奔，帶上馬仔直奔海印，在膽汁兄店里，扔下幾捆鈔票，強行將樣機搬走，商場保安哪招架的住？款爺有錢有理有人有力。。。就這樣，熊貓樣機活生生地給抬走了，各位看官，那搬走的可是到今天還令人敬仰的大熊貓啊！
        苦的還在后頭，前面說到過國企已面臨全面改革，好了，干脆宣布大熊貓取消投產，小熊貓?jiān)谀懼至?zhēng)下，因已簽合同，得以繼續生產，但交貨期成了漫長的二萬五長征，這批貨直到交完，從95年到98年，一共只有60臺。。。


總結：
       有些東西被載入史冊而沒有被人們記住，有些東西被人們熟知而沒有載入史冊；而更多的東西則是既不被人熟知也沒有載入史冊......我們每個人的心里都有一個屬于自己的空間，這個空間里面裝的東西可能是大家所共知的，也有可能只有你自己知道！ 中國搞電子管功放的“發燒友”、愛好者何止千千萬，而2905只有區區的60套....但如果我們給個人都把這曾經象征著“祖國榮譽”和國廠商品電子管功放最高水平的機器放在心中的那個空間之中，這機器何止只有60套呢......？？


        歡迎各位朋友指教、討論、交流��！
