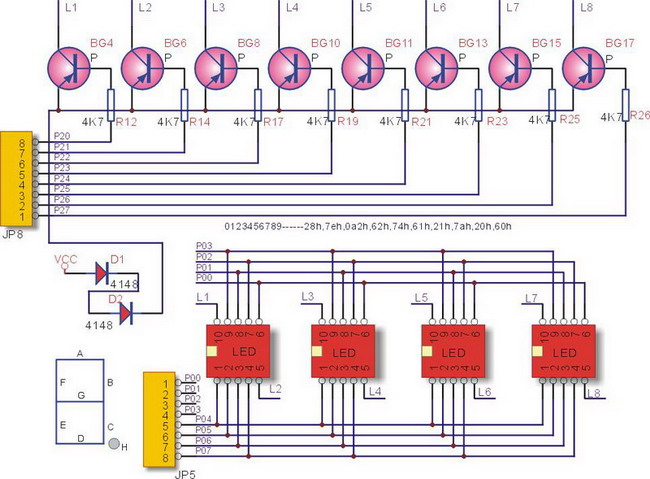

原理圖：8個數碼管它的數據線并聯接到JP5， 位控制由8個PNP型三級管驅動后由JP8引出。

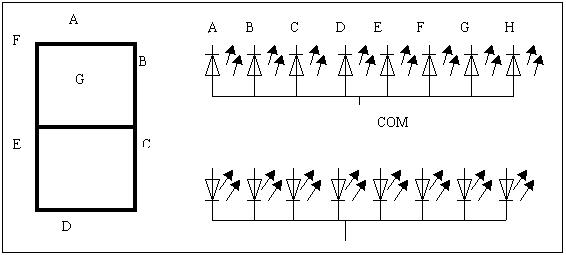

    數碼管是怎樣來顯示1，2，3，4呢？數碼管實際上是由7個發光管組成8字形構成的，加上小數點就是8個。我們分別把他命名為A,B,C,D,E,F,G,H。

     搞懂了這個原理, 我們?nèi)绻�要顯示一個數字2, 那么 A,B,G,E,D這5個段的發光管亮就可以了。也就是把B,E，H（小數點）不亮,其余全亮。根據硬件的接法我們編出以下程序。當然在此之前,還必須指定哪一個數碼管亮,這里我們就指定最后一個P2.7。
LOOP:
CLR P2.7 ;選中最后的數碼管
SETB P0.7 ;B段不亮
SETB P0.5 ;小數點不亮
SETB P0.1 ;C段不亮
CLR P0.2 ;其他都亮
CLR P0.3
CLR P0.4
CLR P0.6
CLR P0.0
JMP LOOP ;跳轉到開始重新進行
END
把這個程序編譯后寫入單片機，可以看到數碼管的最后一位顯示了一個數字2。
也許你會說：顯示1個2字就要10多行程序，太麻煩了。
顯示數字2則是C，F(xiàn)，H（小數點）不亮，同時由于接法為共陽接法，那么為0（低電平）是亮

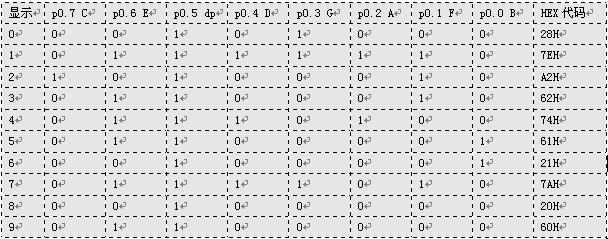

為1（高電平）是滅。從高往低排列，（p0.7_p0.0）寫成二進制為01111110， 把他轉化為16進制則為A2H。我們可以根據硬件的接線把數碼管顯示數字編制成一個表格， 以后直接調用就行了。

    有了這個表格上面顯示一個2的程序則可簡化為：
LOOP:
CLR P2.7 ;選中左邊的數碼管
MOV P0,#0A2H ;送數字2的代碼到P0口
JMP LOOP ;跳轉到開始重新進行
END
     原理圖中把所有數碼管的8個筆劃段a-h同名端連在一起，而每一個顯示器的公共極COM是各自獨立地受I/O線控制。CPU向字段輸出口送出字形碼時，所有顯示器接收到相同的字形碼，由8個PNP的三極管，來控制這8位哪一位工作,例如上面的例子中我們選中的是P2.7.就是最后的一位亮了. 同樣的如果要第一位亮, 只需要把程序CLR P2.7改為CLR P2.0即可。

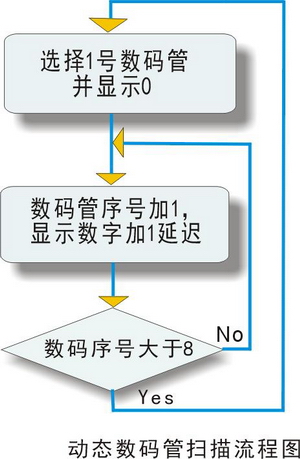

   在這里就有了一個矛盾, 所有數碼管的8個筆劃段a-h同名端連在一起, 那么在一個屏幕上如何顯示0,1,2,3,4,5這樣不同的數字呢? 的確, 在這樣的接法中,同一個瞬間所有的數碼管顯示都是相同的, 不能顯示不同的數字。在單片機里,首先顯示一個數, 然后關掉.然后顯示第二個數,又關掉, 那么將看到連續的數字顯示,輪流點亮掃描過程中，每位顯示器的點亮時間是極為短暫的（約1ms），由于人的視覺暫留現象及發光二極管的余輝效應，盡管實際上各位顯示器并非同時點亮，但只要掃描的速度足夠快，給人的印象就是一組穩定的顯示數據，不會有閃爍感。
例如數碼管顯示01234567這么8個數,在單片機中實際的工作流程如下:先打開P2.0,送0, 然后關掉P2.0,打開P2.1送1, 再關掉P2.1,打開P2.2 送2 , 依次向下,由于速度足夠快, 那么我們將連續的看到01234567這8個數。

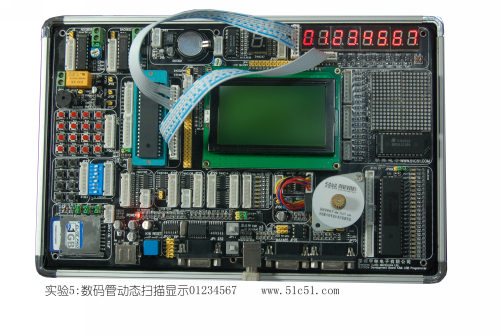

程序運行照片：

1、接8位數碼管的數據線。將數碼管部份的數據口 JP5接到CPU部份的P0口JP51.
2、接8位數碼管的顯示位線。將數碼管部份的顯示位口 JP8接到CPU部份的P2口JP52.

ORG 0000H
AJMP MAIN
ORG 0080H
MAIN:
CLR P2.0 ;選中第一個數碼管
MOV P0,#28H ;顯示0
LCALL DELAY ; 調用延時
MOV P0,#0FFH ;關顯示
SETB P2.0
CLR P2.1 ;選中第二個數碼管
MOV P0,#7EH ;顯示1
LCALL DELAY
MOV P0,#0FFH
SETB P2.1
CLR P2.2 ;選中第三個數碼管
MOV P0,#0A2H ;顯示2
LCALL DELAY
MOV P0,#0FFH
SETB P2.2
CLR P2.3 ;選中第四個數碼管
MOV P0,#62H ;顯示3
LCALL DELAY
MOV P0,#0FFH
SETB P2.3
CLR P2.4 ;選中第五個數碼管
MOV P0,#74H ;顯示4
LCALL DELAY
MOV P0,#0FFH
SETB P2.4
CLR P2.5 ;選中第六個數碼管
MOV P0,#61H ; 顯示5
LCALL DELAY
MOV P0,#0FFH
SETB P2.5
CLR P2.6 ;選中第七個數碼管
MOV P0,#21H ; 顯示6
LCALL DELAY
MOV P0,#0FFH
SETB P2.6
CLR P2.7 ;選中第八個數碼管
MOV P0,#7AH ; 顯示7
LCALL DELAY
SETB P2.7
MOV P0,#0FFH
AJMP MAIN ;重新開始
DELAY: ;延時子程序
MOV R7,#2
D1: MOV R6,#25
D2: DJNZ R6,D2
DJNZ R7,D1
RET
END
c語言參考程序：

#include<reg51.h> //頭文件
#define uchar unsigned char //宏定義，為方便編程
#define uint unsigned int
#define DIGI P0 //宏定義，將P1口定義為數碼管
#define SELECT P2 //宏定義，將P2定義為數碼管選擇口
uchar digivalue[]={0x28,0x7e,0x0a2,0x62,0x74,0x61,0x21,0x7a,0x20,0x60};
//顯示的數字數組，依次為0，1，..，9
uchar select[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; //選擇數碼管數組，依次選擇1，2，..，8
void delay() //延遲函數，決定數碼管跳變的間隔時間
{
uchar ii=200; //若發現數碼管閃爍，調節這里即可
while(ii--);
}
char code SST516[3] _at_ 0x003b; //仿真器插入代碼
main() //主函數
{
uchar i=0;
while(1)
{
for(i=0;i<8;i++) //8個數碼管輪流顯示
{
SELECT=select[ i]; //選擇第i個數碼管
DIGI=digivalue[ i]; //顯示i
delay();
}
}
}
