標題: 求助51單片機寫的交通燈。有程序和仿真 [打印本頁]
作者: 天行九歌    時間: 2016-6-28 11:45
標題: 求助51單片機寫的交通燈。有程序和仿真
為什么數碼管不能正常顯示倒數？求大神指點

交通燈.zip

86.03 KB, 下載次數: 46
作者: zl2168    時間: 2016-6-28 15:41
本帖最后由 zl2168 于 2016-6-28 15:42 編輯

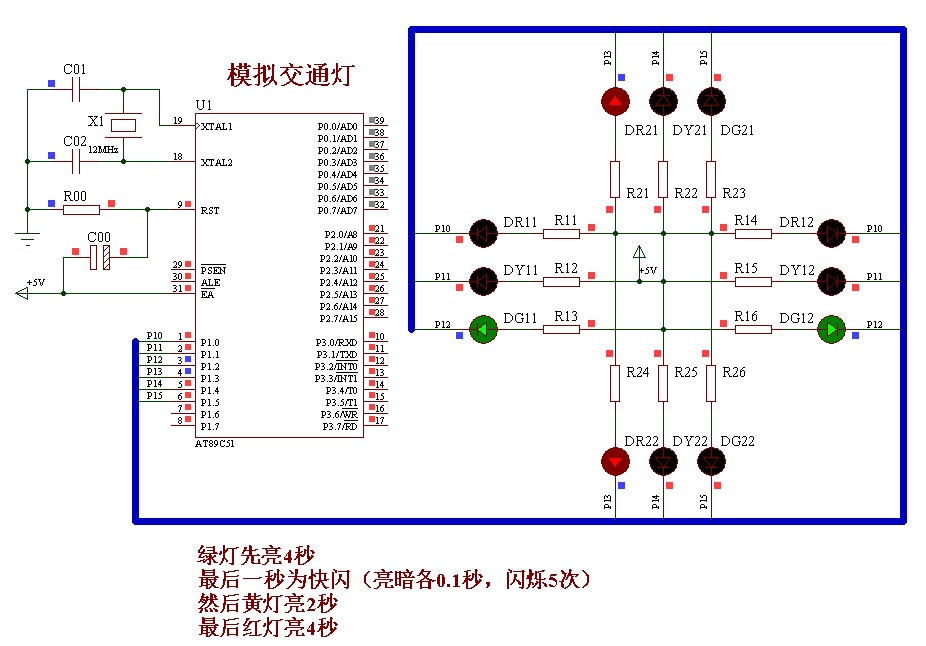

實例29  模擬交通燈


先Proteus仿真一下，確認有效。
實例29 模擬交通燈.rar (35.12 KB, 下載次數: 23)





以上摘自張志良編著《單片機實驗實訓100例》 ISBN 978-7-5124-1603-1，北航社出版


書中電路和程序設計有詳細說明，程序語句條條有注解。


作者: zl2168    時間: 2016-6-28 15:42
本帖最后由 zl2168 于 2016-6-28 15:44 編輯

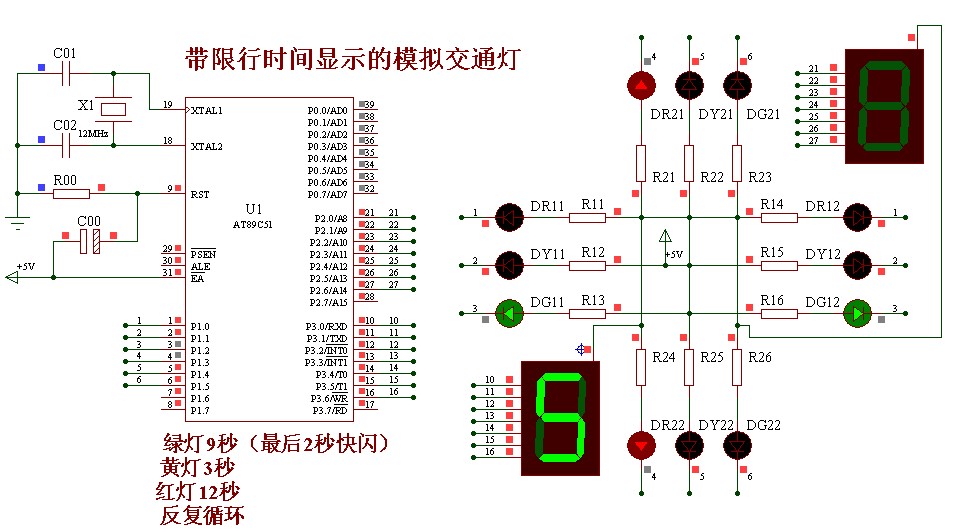

實例30  帶限行時間顯示的模擬交通燈


先Proteus仿真一下，確認有效。
實例30 帶限行時間顯示模擬交通燈.rar (40.64 KB, 下載次數: 39)





以上摘自張志良編著《單片機實驗實訓100例》 ISBN 978-7-5124-1603-1，北航社出版


書中電路和程序設計有詳細說明，程序語句條條有注解。


作者: 王杰    時間: 2016-6-28 16:03
// /******************************************************************************* * 實驗名                           : 動態顯示數碼管實驗 * 使用的IO             :  * 實驗效果       : 數碼管顯示76543210。 *        注意                                         ：當位選用P1口的時候注意可能會有一位不亮，那么調整J21 *******************************************************************************/ #include<reg51.h>  //--定義使用的IO口--// #define GPIO_DIG   P0 #define GPIO_PLACE P1  #define GPIO_TRAFFIC P2  sbit RED10   = P2^0;   //上人行道紅燈 sbit GREEN10 = P2^1;   //上人行道綠燈 sbit RED11   = P2^2; sbit YELLOW11= P2^3; sbit GREEN11 = P2^4;  sbit RED00   = P3^0;        //右人行道紅燈 sbit GREEN00 = P3^1;        //右人行道綠燈 sbit RED01   = P2^5; sbit YELLOW01= P2^6; sbit GREEN01 = P2^7;  //--定義全局變量--// unsigned char code DIG_PLACE[8] = { 0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//位選控制   查表的方法控制 unsigned char code DIG_CODE[17] = { 0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; //0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F的顯示碼 unsigned char DisplayData[8]; //用來存放要顯示的8位數的值 unsigned char Time, Second;                  //用來存放定時時間  //--聲明全局函數--// void DigDisplay(); //動態顯示函數 void Timer0Cofig(void);  /******************************************************************************* * 函 數 名         : main * 函數功能                   : 主函數 * 輸    入         : 無 * 輸    出         : 無 *******************************************************************************/  void main(void) {         Second = 1;          Timer0Cofig();          while(1)         {                 if(Second == 70)                 {                         Second = 1;                 }                  //--寶田路通行，30秒--//                 if(Second < 31)                 {                         DisplayData[0] = 0x00;                         DisplayData[1] = 0x00;                         DisplayData[2] = DIG_CODE[(30 - Second) % 100 / 10];                         DisplayData[3] = DIG_CODE[(30 - Second) %10];                         DisplayData[4] = 0x00;                         DisplayData[5] = 0x00;                         DisplayData[6] = DisplayData[2];                         DisplayData[7] = DisplayData[3];                         DigDisplay();                          //--寶田路通行--//                          GPIO_TRAFFIC = 0xFF;  //將所有的燈熄滅                         RED00 = 1;                         GREEN00 = 1;                          GREEN11 = 0;    //寶田路綠燈亮                                                 GREEN10        = 0;    //寶田路人行道綠燈亮                          RED01 = 0;      //前進路紅燈亮                         RED00 = 0;      //前進路人行道紅燈亮                 }                  //--黃燈等待切換狀態，5秒--//                 else if(Second < 36)                  {                         DisplayData[0] = 0x00;                         DisplayData[1] = 0x00;                         DisplayData[2] = DIG_CODE[(35 - Second) % 100 / 10];                         DisplayData[3] = DIG_CODE[(35 - Second) %10];                         DisplayData[4] = 0x00;                         DisplayData[5] = 0x00;                         DisplayData[6] = DisplayData[2];                         DisplayData[7] = DisplayData[3];                         DigDisplay();                          //--黃燈階段--//                          GPIO_TRAFFIC = 0xFF;  //將所有的燈熄滅                         RED00 = 1;                         GREEN00 = 1;                          YELLOW11 = 0;    //寶田路黃燈亮                                                 RED10        = 0;     //寶田路人行道紅燈亮                          YELLOW01 = 0;    //前進路紅燈亮                         RED00 = 0;       //前進路人行道紅燈亮                 }                  //--前進路通行--//                 else if(Second < 66)                  {                         DisplayData[0] = 0x00;                         DisplayData[1] = 0x00;                         DisplayData[2] = DIG_CODE[(65 - Second) % 100 / 10];                         DisplayData[3] = DIG_CODE[(65 - Second) %10];                         DisplayData[4] = 0x00;                         DisplayData[5] = 0x00;                         DisplayData[6] = DisplayData[2];                         DisplayData[7] = DisplayData[3];                         DigDisplay();                          //--黃燈階段--//                          GPIO_TRAFFIC = 0xFF;  //將所有的燈熄滅                         RED00 = 1;                         GREEN00 = 1;                          RED11 = 0;       //寶田路紅燈亮                                                 RED10 = 0;       //寶田路人行道紅燈亮                          GREEN01 = 0;     //前進路綠燈亮                         GREEN00 = 0;     //前進路人行道綠燈亮                 }                  //--黃燈等待切換狀態，5秒--//                 else                  {                         DisplayData[0] = 0x00;                         DisplayData[1] = 0x00;                         DisplayData[2] = DIG_CODE[(70 - Second) % 100 / 10];                         DisplayData[3] = DIG_CODE[(70 - Second) %10];                         DisplayData[4] = 0x00;                         DisplayData[5] = 0x00;                         DisplayData[6] = DisplayData[2];                         DisplayData[7] = DisplayData[3];                         DigDisplay();                          //--黃燈階段--//                          GPIO_TRAFFIC = 0xFF;  //將所有的燈熄滅                         RED00 = 1;                         GREEN00 = 1;                          YELLOW11 = 0;    //寶田路黃燈亮                                                 RED10        = 0;     //寶田路人行道紅燈亮                          YELLOW01 = 0;    //前進路紅燈亮                         RED00 = 0;       //前進路人行道紅燈亮                 }         }                                 }  /******************************************************************************* * 函 數 名         : DigDisplay * 函數功能                   : 使用數碼管顯示 * 輸    入         : 無 * 輸    出         : 無 *******************************************************************************/  void DigDisplay() {         unsigned char i;         unsigned int j;           for(i=0; i<8; i++)         {                 GPIO_PLACE = DIG_PLACE[i];           //發送位選                 GPIO_DIG = DisplayData[i];     //發送段碼                 j = 10;                                                   //掃描間隔時間設定                 while(j--);                         GPIO_DIG = 0x00;               //消隱         } }  /******************************************************************************* * 函 數 名         : Timer0Cofig * 函數功能                   : 配置定時器 * 輸    入         : 無 * 輸    出         : 無 *******************************************************************************/  void Timer0Cofig(void) {         TMOD = 0x01;     //定時器0選擇工作方式1     TH0  = 0x3C;         //設置初始值,定時50MS     TL0  = 0xB0;      EA   = 1;             //打開總中斷     ET0  = 1;                 //打開定時器0中斷     TR0  = 1;                 //啟動定時器0         }  /******************************************************************************* * 函 數 名         : Timer0 * 函數功能                   : 定時器0中斷函數 * 輸    入         : 無 * 輸    出         : 無 *******************************************************************************/                     void Timer0() interrupt 1 {         TH0 = 0x3C;         //設置初始值         TL0 = 0xB0;         Time++;         if(Time == 20)         {                 Second ++;                 Time = 0;         } }
作者: 安德森撒    時間: 2018-6-21 22:52
zl2168 發表于 2016-6-28 15:42
實例30  帶限行時間顯示的模擬交通燈

有電路和程序設計嗎
