標題: 信號發生器在電子維修上的應用 [打印本頁]
作者: 電子黑    時間: 2016-6-29 21:43
標題: 信號發生器在電子維修上的應用
機型:廈華MT-2935
故障:不能二次開機,

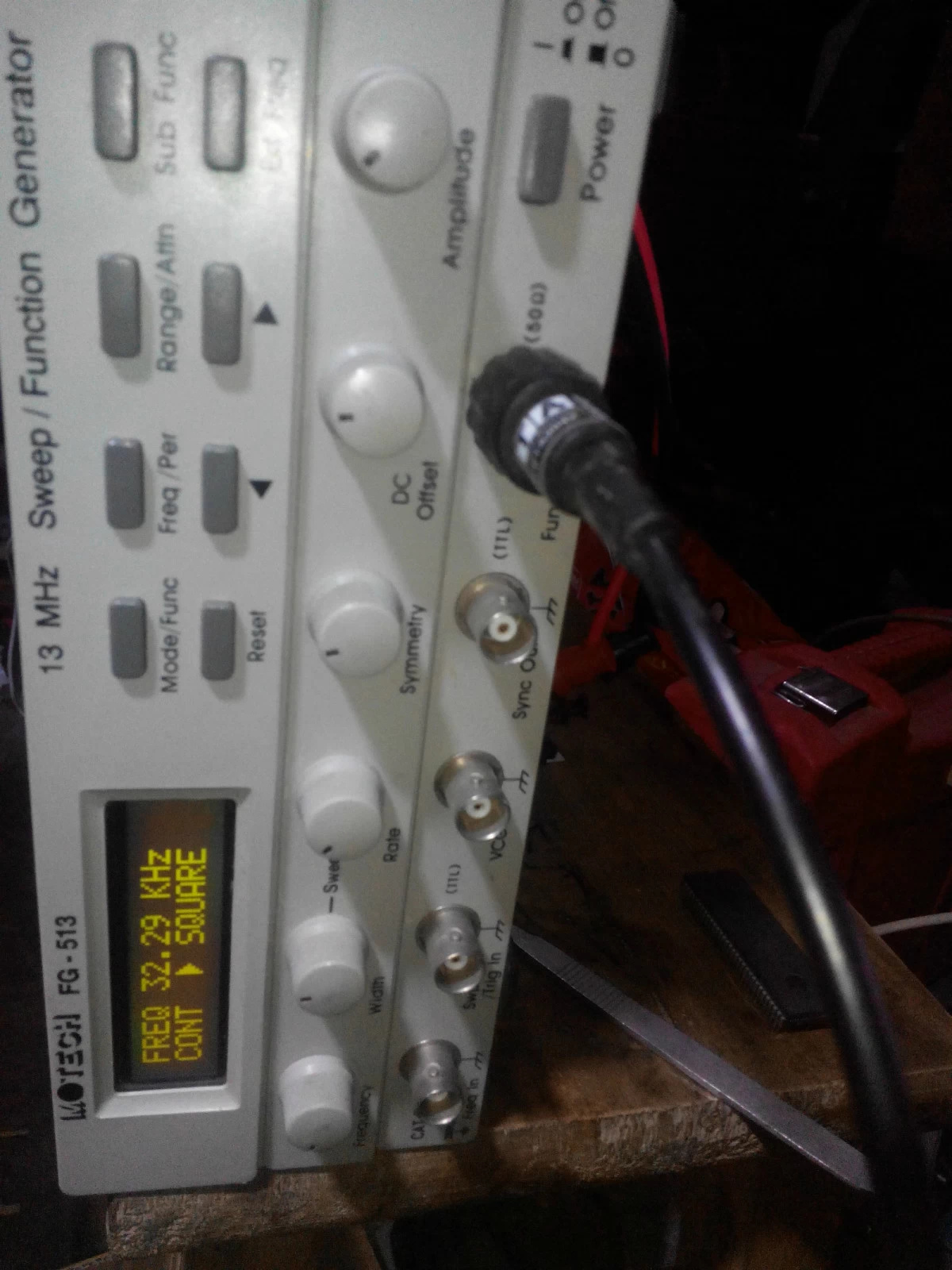

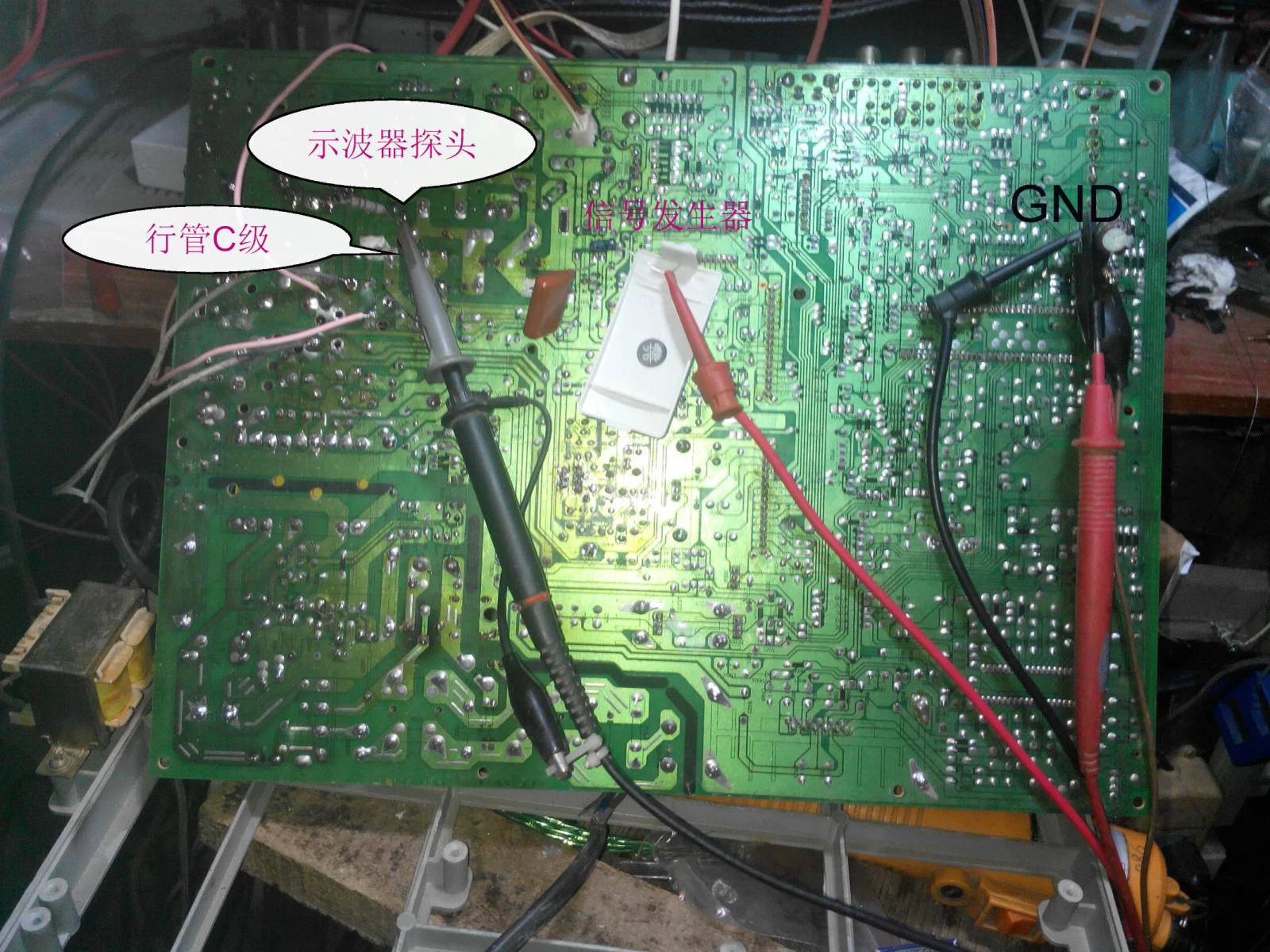

拆蓋檢查,開機測行啟動了一下就保護了,主電壓一直正常,只是關了行激勵脈.以前維修方法都是斷開各路保護,這種做法太慢了.有了信號發生器就不一樣了,直接輸出一個31250行頻信號到行推管B級,只要主電源正常就可以工作了, 接法如下圖
開機測量各組電壓發現有一組偏高了,就是場供電正常時16v 測試時為19V,(該腳接了X射線保護,怪不得會保護不開機)
于是直接在高壓包反串一個繞組進入把電壓降到16V 恢復原機電路,故障排除
小結:有人會問到會什么不開機時測電壓場供電,因?yàn)檫@個時間太短了,萬用表的反應又太慢了所以根本測不到真實的電壓值,我試過用指針表測電壓7.8V 數字表測8.8V 都沒有過壓.是不是就沒有辦法測了啊,方法是有的用示波器直接測就可以測量到開機是過壓的
