標題: IRF540升壓電源

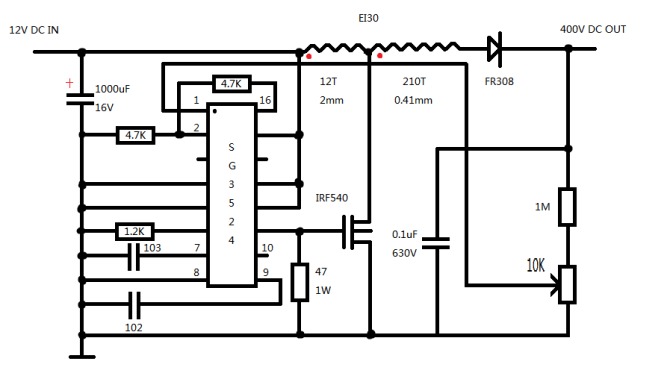

如圖，該電路為SG3524為控制器的大功率Boost調整器，帶電壓監控功能，輸出絕對不會超壓。由于使用的是電感器，電能是直接傳遞的，因此效率很高，實測89%。由于傳統的Boost電路在升高10倍電壓以上時效率、功率都不理想，所以本人想出自藕Boost升壓方案，既解決了輸出電壓?jiǎn)栴}，又兼顧了效率。本電路唯一的缺點是高壓不隔離，所以使用時一定要注意安全！
本電路按圖組裝即可，場效應管選用U>100V、I>20A的任何型號場效應管，我選用的是最常見的IRF540(100V 23A)
本電路可以在洞洞板上焊接，1000uF那個電容不可省略，否則用蓄電池供電時出不來功率。調試時先不要接自己的（圖上沒有的）
高壓電容，先在板子上裝個圖上的0.1uF   630V的滌綸電容，把電壓調整至所需值再接高壓電容。
本電路經實驗，用12V  4.5Ah鉛酸蓄電池供電情況下，450V 1000uF的電容可以在不到1秒時間里充到420V（電路設定），靜態電流0.1A。如果長期工作的話，雖然場效應管工作在開關模式下，但是電流比較大，還是會發不少熱的，要適量加散熱器。
最后提醒大家：非隔離高壓電危險，各位小心玩著。本電路最好不要短路，否則容易燒場管
