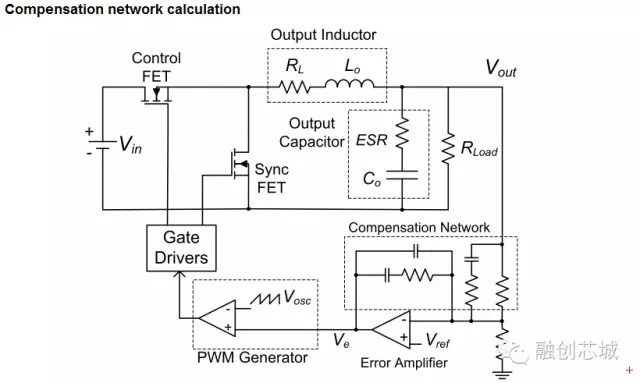

大概講一下電壓型BUCK的工作原理，首先分壓電阻對輸出電壓進行采樣，經過PID得到誤差信號，該誤差信號和內部三角波進行比較，從而確定或調整MOSFET的占空比，框圖如下。

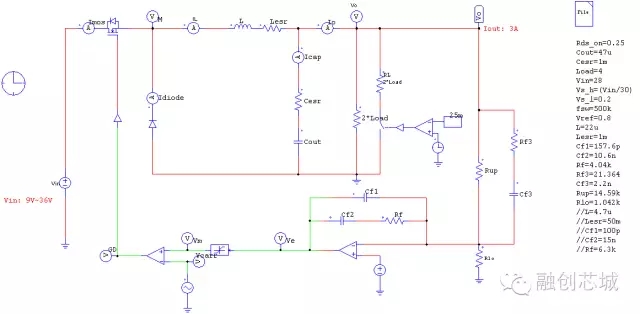

基于這個框圖，我們可以在仿真軟件里面搭一個仿真模型，這些具體的參數一般都是按照某一顆特定芯片來設定的，像本例就是按照ST的L7987來設定的。

OK，然后設定仿真參數，一般是最小步長，和總的仿真時間，有些軟件還需要設定收斂誤差，PSIM不需要，最后運行，然后就可以得到你放置探頭地方的電壓/電流波形，大膽運行，電腦不會爆炸，有錯誤提示就去修改。

很快，我們就可以看到相關波形，上圖中就有三角波載波（Vcarr），誤差電壓（Vm），MOSFET驅動信號（GD），電感電流（IL）等波形，這樣基本上就能了解電壓型BUCK是怎么工作的了。

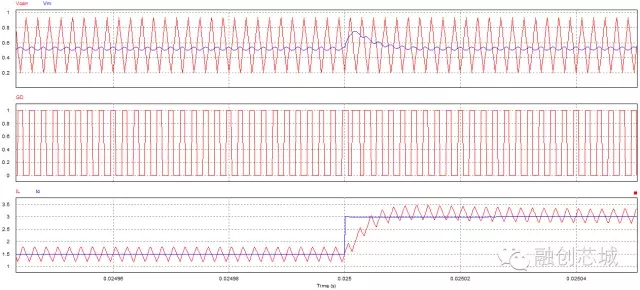

后續的，還可以加入一些動態的跳變，看各個信號的響應，下圖是負載由半載跳躍到滿載時的相關波形。

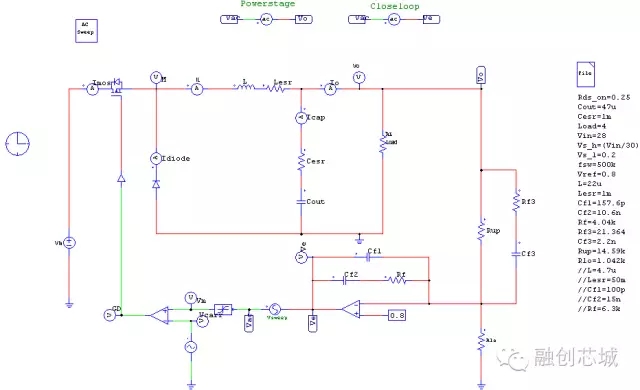

再后續，如果你對建模和回路控制也熟悉起來，還可以去看它的閉環特性，下圖是一個AC sweep的setup。

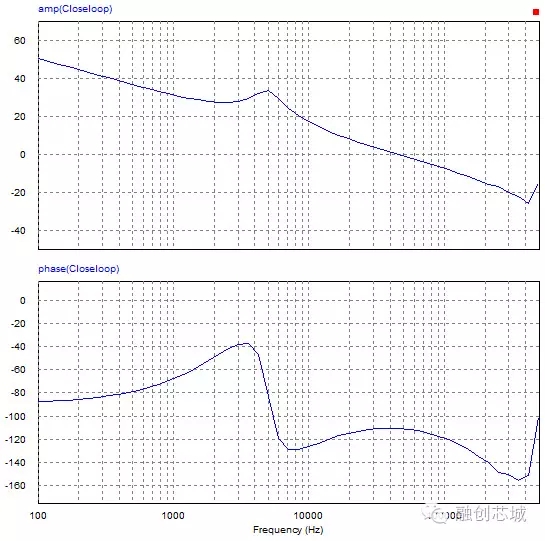

通過交流分析，我們可以得到整個閉環的波特圖，這樣就可以確定整個系統的穩定性，動態響應性能等。
