標題:
單片機控制三個步進電機，用環形分配器，如何接線，我在網上查到了接線圖，有點不懂
[打印本頁]
作者:
hzuy000
時間:
2017-4-19 20:50
標題:
單片機控制三個步進電機，用環形分配器，如何接線，我在網上查到了接線圖，有點不懂
p1.6和p1.7如何控制三個步進電機，圖原作者沒畫完。
圖中僅僅畫了X電機的控制接線，YZ同X，但是P1.6P1.7復位和正反轉線怎么接，我看了匯編程序，Y Z電機正反轉和復位用的也是1.6和1.7控制�？捎袃斨笇�(dǎo)，這是我的畢業設計。原文描述如下：

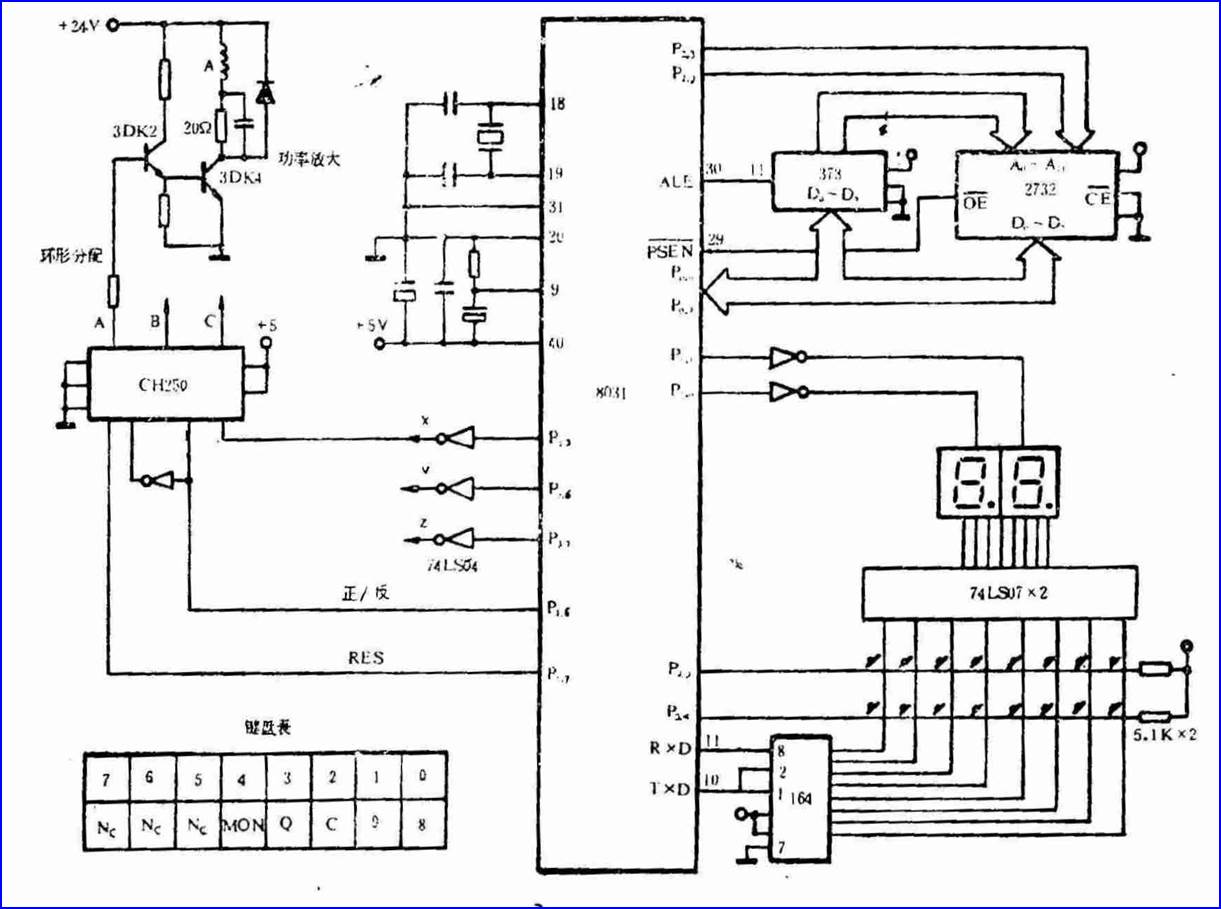

如圖是機械手微機控制系統硬件電路。本系統選用
MCS-51
系列中的
8031
芯片，擴展了一片
2732
，以存放用戶程序。由于隨機存儲的數據不多，只利用片內
RAM
。采用兩位
LED
顯示器和
2
×
8
鍵盤，
P3
．
5
、
P3
．
6
和
P3
．
7
分別輸出
X
、
Y
、和
Z
方向的控制脈沖，
P1
．
6
和
P1.7
分別用來控制步進電機的正
/
反轉和產生復位信號
。
(110.34 KB, 下載次數: 120)
下載附件
2017-4-19 20:48 上傳
作者:
yzwzfyz
時間:
2017-4-20 00:07
上個清楚一點的圖以方便交流。
