標題: 求助L298N模塊怎樣控制2相步進電機 [打印本頁]

作者: 看透不說透    時間: 2017-7-15 16:59
標題: 求助L298N模塊怎樣控制2相步進電機

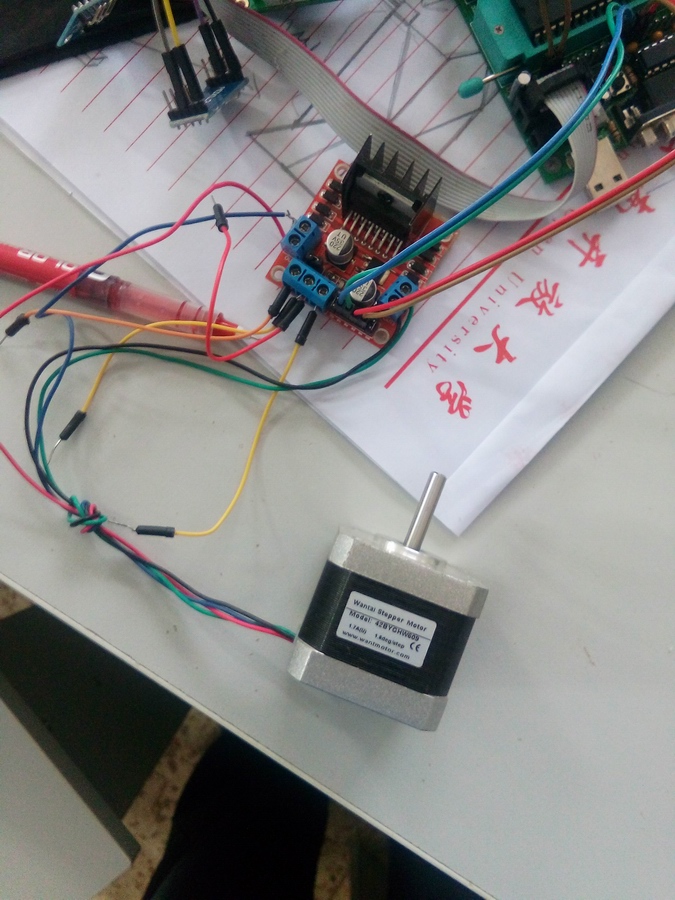

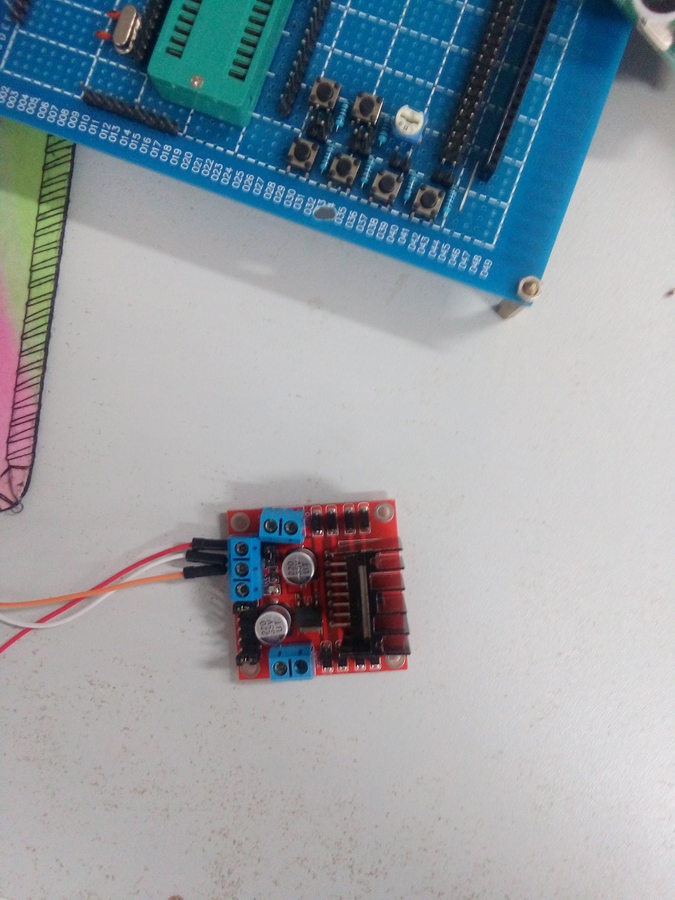

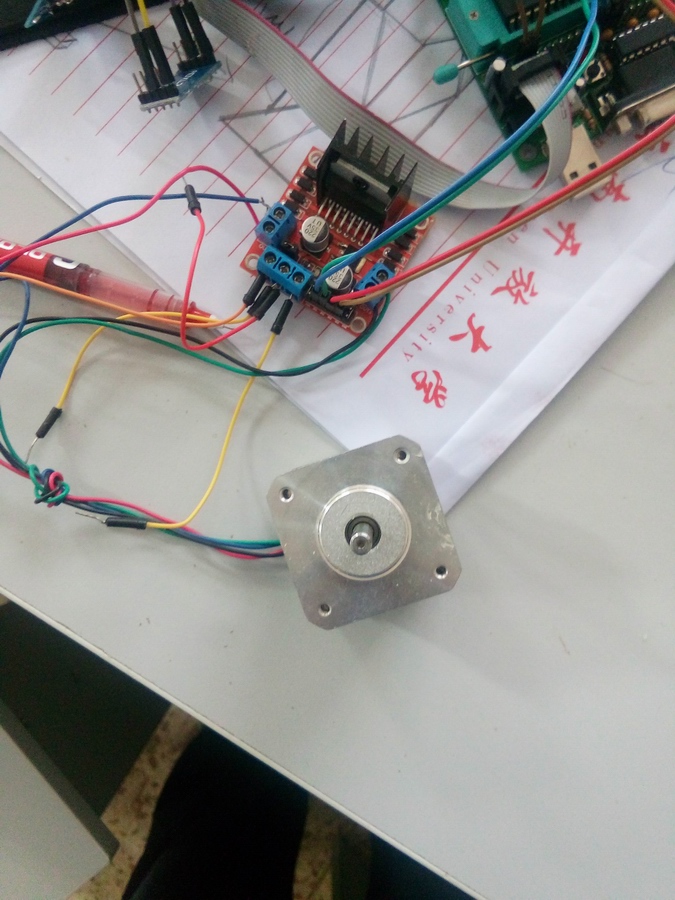

我的步進電機是只有AB兩相4線制的,需要用L298N模塊控制運轉方形和啟停。







作者: HC6800-ES-V2.0    時間: 2017-7-15 16:59
看到你的圖片,既然你已經買了模塊,那么,為什么不好好讀讀賣家的網頁呢?網頁中,一定有接線的圖片,一定有控制電機的方法。
如:驅動步進電機
驅動普通4線2相電機 接法如圖所示
使能ENA ENB 之后
從IN1--IN4輸入如下驅動時序,即可控制步進電機的轉速和方向

步進電機

信號輸入
第一步
第二步
第三步
第四步
返回第一步
正轉
IN1
0
1
1
1
返回
IN2
1
0
1
1
返回
IN3
1
1
0
1
返回
IN4
1
1
1
0
返回
反轉
IN1
1
1
1
0
返回
IN2
1
1
0
1
返回
IN3
1
0
1
1
返回
IN4
0
1
1
1
返回

作者: 看透不說透    時間: 2017-7-15 17:01
是控制旋轉方向和啟停
作者: zhuoorz    時間: 2017-7-15 17:25
用pwm不可以嗎
作者: 看透不說透    時間: 2017-7-15 18:49
zhuoorz 發表于 2017-7-15 17:25
用pwm不可以嗎

好像還是要驅動模塊,直接用單片機無法控制
作者: zqy181818    時間: 2017-7-15 22:20
最好的方法是買個專用的步進電機驅動器。
作者: 51mcu    時間: 2017-7-16 06:47
看了一下,你的接線,其它的都接了,就只有電源部分你還沒接,應該接電源接入,電源是分正5伏及12伏,你需要分別接入,如果試驗,你可可以兩路都接成5伏。
作者: liyanchao153    時間: 2017-7-16 09:33
配合l297控制步進電機
作者: wc86110    時間: 2017-7-16 10:19
LZ 拿 L298N 出來顯擺了,可主角卻沒影這樣就難幫倒忙了
作者: 看透不說透    時間: 2017-7-16 10:28
51mcu 發表于 2017-7-16 06:47
看了一下,你的接線,其它的都接了,就只有電源部分你還沒接,應該接電源接入,電源是分正5伏及12伏,你需 ...

電源接線我知道,而且已經能讓它轉動起來,只是我想通過程序來控制,不是通過按鍵。
作者: 看透不說透    時間: 2017-7-16 10:31
HC6800-ES-V2.0 發表于 2017-7-16 09:08
看到你的圖片,既然你已經買了模塊,那么,為什么不好好讀讀賣家的網頁呢?網頁中,一定有接線的圖片,一定 ...

現在已經能讓電機動起來了,但是是按鍵控制。我現在想通過程序來控制它。
作者: 看透不說透    時間: 2017-7-16 10:32
liyanchao153 發表于 2017-7-16 09:33
配合l297控制步進電機

光用L298N這一個模塊就可以控制。
作者: xywangyanli    時間: 2017-7-16 22:16
可以直接兩個直流電機
作者: zqy181818    時間: 2017-7-16 22:51
看透不說透 發表于 2017-7-16 10:31
現在已經能讓電機動起來了,但是是按鍵控制。我現在想通過程序來控制它。

加個延時函數,在主程序調用就可。時間由自己設定�;虬存I時讓其運轉,再調用延時函數。
作者: 看透不說透    時間: 2017-7-17 10:17
xywangyanli 發表于 2017-7-16 22:16
可以直接兩個直流電機

直流電機不行    要做控制類的。還是步進電機好點。
