單路光耦+場效應管控制模塊電路原理圖PCB等資料

查看數: 10795 | 評論數: 9 | 收藏 7

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-2-5 01:03

正文摘要:

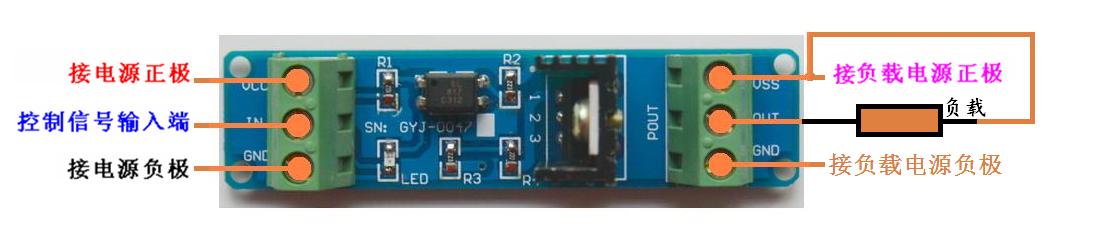

【簡要說明】一、尺寸：長70mmX寬17mmX高20mm二、主要器件：TLP521-1、TIP142控制電壓：直流3.3V-至12V 三、可控制5~36V負載，芯片耐壓100V，最大電流10A特點：1、具有輸出信號指示。2、直接可接單片機輸出口。3 ...

回復

ID:50331 發表于 2020-11-16 15:03

mos管沒有二極管保護，上繼電器之類的感性負載估計死的很快

ID:127160 發表于 2020-3-5 23:55

真好，謝謝了。

ID:79874 發表于 2020-2-24 11:46

提供下pcb就好了

ID:383374 發表于 2019-6-16 01:21

MOS不需要防護嗎

ID:286638 發表于 2018-12-18 09:12

學習學習,非常感謝

ID:331575 發表于 2018-7-18 08:36

謝謝分享

ID:160425 發表于 2018-2-14 15:38

TIP142？

ID:242401 發表于 2018-2-7 10:33

謝謝，但愿我能用上，哈哈

ID:253767 發表于 2018-2-5 14:19

學習了。謝謝。
