發布時間: 2018-3-7 12:38

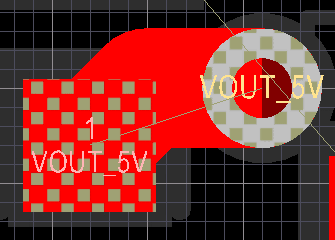

正文摘要:AD在PCB圖中布線時，放置過孔后。再將過孔與針腳連接，能連上了，但是看到?jīng)]有連上，如圖；雙擊連線屬性發現線的網絡屬性是Not Net，如圖，必須將其改成VOUT_5V后才能真正連上，如圖；請問為什么？如何解決這個問題 ... |
yangshuojian 發表于 2018-3-8 16:13 666  |
| 網絡屬性要和線的一樣才能連一起 |
| 你隨便發的一個過孔，是不帶網絡名的，想和那一個針腳相連，就必須把過孔的網絡屬性選擇和針腳的一致 |
| 網絡，名稱要一致 |
| 連接線和過孔設為同一網格名，就可以連在一起了 |
| 兩個網絡命名為同一個，就可以連接了 |
|
沒有人解答我自己摸索出原因和解決方法了:原因是我用錯了布線命令P-L，應該用P-T就沒有問題了 |
| 有沒有大神來幫我解答一下啊 |
