IO口提供的電壓很小，驅動LED燈可以，但是像數碼管這么多LED，電流肯定不夠。IO口做為三極管的基極控制三極管的開和斷，這樣就可以小電流控制大電流。

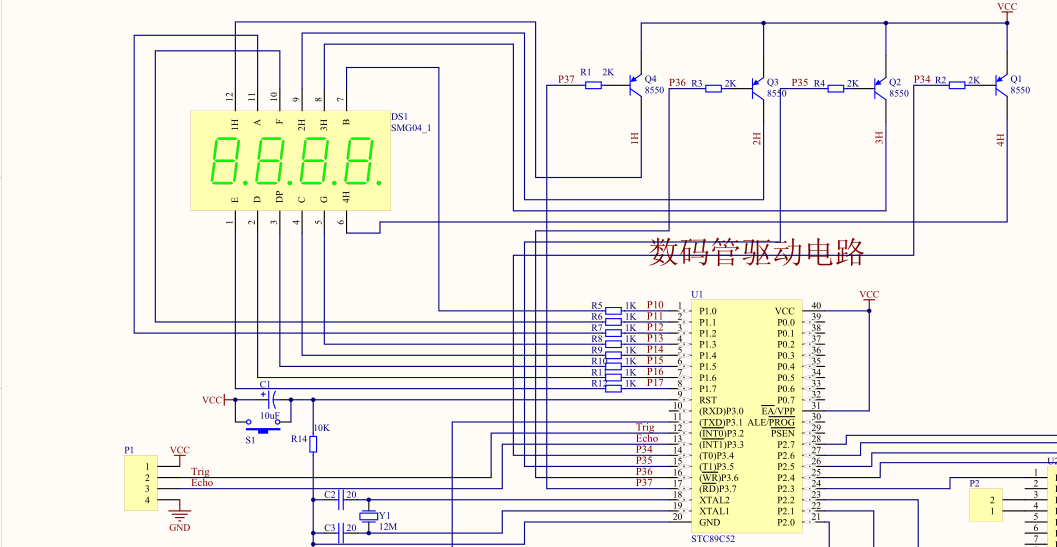

電路圖中的單片機為STC89C52I/O口灌入電流P3口最大6mA,7段數碼管位驅動電流35mA以上（才能達到合適的亮度）。因此STC89C52I/O口驅動7段數碼管位選需加入集成電路或三極管放大驅動電流。

devcang 發(fā)表于 2018-4-21 10:03
把電路中，點亮某一個筆畫的電路，從電源經過哪、到該筆畫、再經過哪、最后到地，，，，，，看一下這個過程 ...

我上面是低電平有效，此時難道不是向I/O灌入電流嗎？驅動是指I/O輸出電流吧？

控制三極管基極的電流和電壓很小，三極管導通后流過集電極和發(fā)射機的電壓和電流很大。相當于小信號控制大信號，所以三極管起到了驅動作用。

可以試試上網查下資料

把電路中，點亮某一個筆畫的電路，從電源經過哪、到該筆畫、再經過哪、最后到地，，，，，，看一下這個過程，就理解了。


驅動的意思就是，單片機的IO提供的電流有限，需要使用三極管放大電流，不然就算點亮了數碼管，也非常暗、甚至看不著光線。數碼管相當于是多只led擺放成8字形、根據需要同時點亮某些led。
