單片機系統中數碼管的三極管驅動問題

查看數: 2336 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-7-6 23:47

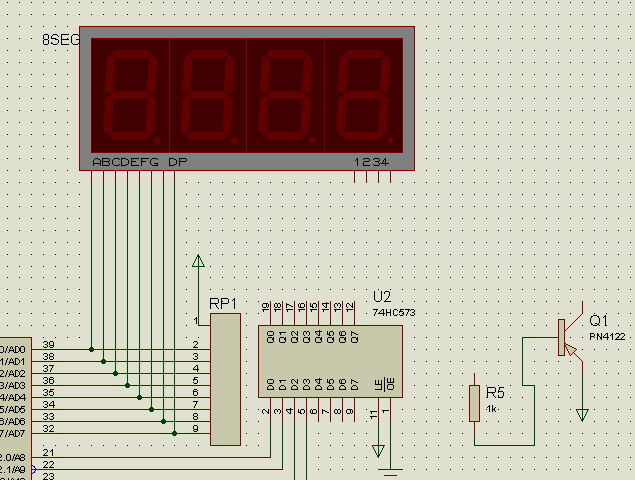

搞不懂怎么使用三極管驅動四位共陽極數碼管，用圖中的PNP4122驅動，顯示幾秒后直接滅了，為什么呢，很迷惑。我是希望P2.0口為0的時候，通過三極管使得左邊第一個數碼管選中點亮，搞不清楚為什么亮了一下就滅了。

回復

ID:341045 發表于 2018-7-7 15:50

只要能亮一下，就是程序問題了。不過硬件，各段要加限流電阻。

ID:351021 發表于 2018-7-7 11:11

這個573，干嘛用啊

ID:16255 發表于 2018-7-7 09:29

我認為是程序的問題。

ID:216962 發表于 2018-7-7 08:53

應該MCU的8位串一個限流電阻，這個PNP4122的E極應該是接電源正極的。BE間接一個電阻上拉電阻10K.C極接數碼管的位選。
