單片機驅動三相步進電機驅動電路圖
由于步進電機轉子有一定的慣性以及所帶負載的慣性，故步進電機的工作過程中不能及時的啟動和停止，在啟動時應慢慢的加速到預定速度，在停止前應逐漸減速到停止，否則，將產生失步現象。 三相步進電機的三相六拍工作方式，正轉的繞組通電順序：A、AB、B、BC、C、CA、A，反轉的通電順序：A、AC、C、CB、B、BA、B、A。 步進電機的驅動控制問題可總結為兩點

1.

2. #include "reg52.h"

3. unsigned char code FFW[8]={0xfe,0xfc,0xfd,0xf9,0xfb,0xf3,0xf7,0xf6};

4. void delay(unsigned int t);

5. //Motor

6. sbit F1 = P1^0;

7. sbit F2 = P1^1;

8. sbit F3 = P1^2;

9. sbit F4 = P1^3;

10. ///////////////////////////////////////

11. //步進電機驅動

12. void motor_ffw()

13. {

14.         unsigned char i;

15.         for (i=0; i<8; i++) //一個周期轉30度

16.         {

17.                 P1 = FFW[i]&0x1f; //取數據

18.                 delay(5); //調節轉速

19.         }

20. }

21. void delay(unsigned int t)

22. {

23.         unsigned int k;

24.         while(t--)

25.         {

26.                 for(k=0; k<60; k++)

27.                 { }

28.         }

29. }

30. main()

31. {

32.         while(1)

33.         {

34.                 motor_ffw();

35.         }

36. }


復制代碼

單片機驅動三相步進電機驅動電路圖

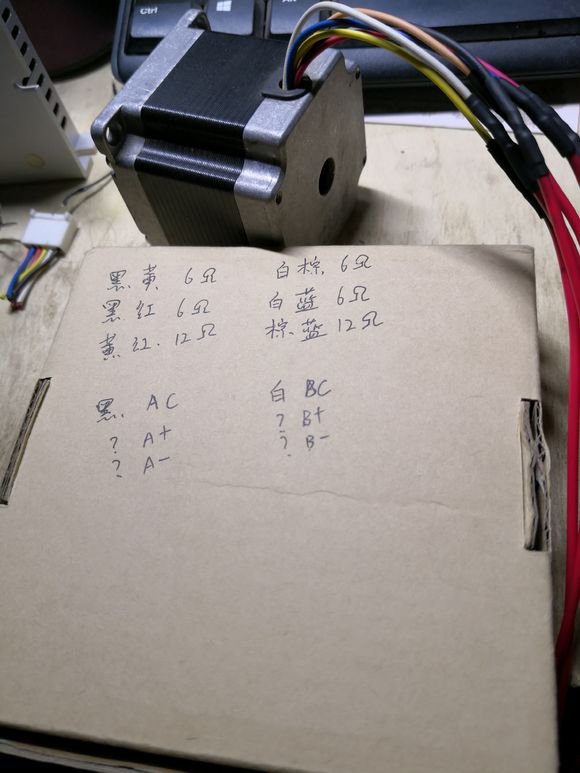

兩相6線吧！

店家就沒資料？
