理論上電容都可以去掉，但就像你說的，由于電流采樣電阻要非常�。�0.001歐姆，精度1%），盡量減少采樣功耗，那么帶來的采樣增益就會比較高，對外界的干擾就要求嚴格，所以這路的電容盡量保留；電壓采樣可以省，用軟件濾波代替。
既然是分壓網絡，那么原來給的圖上只是串聯2個電阻，接入采樣電壓網絡（220VAC/110VAC）肯定是不夠的，典型網絡你可以百度看下。

gordonzhang240 發表于 2018-8-2 15:52
1.電容的作用很簡單，起到濾高頻分量作用，其中包括差分和共模雜散；
2.R6是采樣電阻，應該是串聯到被測電 ...

拿C7,C8,C9舉例，全是濾波嗎。到現在濾波去耦傻傻的分不清楚

gordonzhang240 發表于 2018-8-2 15:52
1.電容的作用很簡單，起到濾高頻分量作用，其中包括差分和共模雜散；
2.R6是采樣電阻，應該是串聯到被測電 ...

第一條能再詳細點嗎。拆開電表看這個芯片周圍只有三個電容，是哪個可以去嗎。

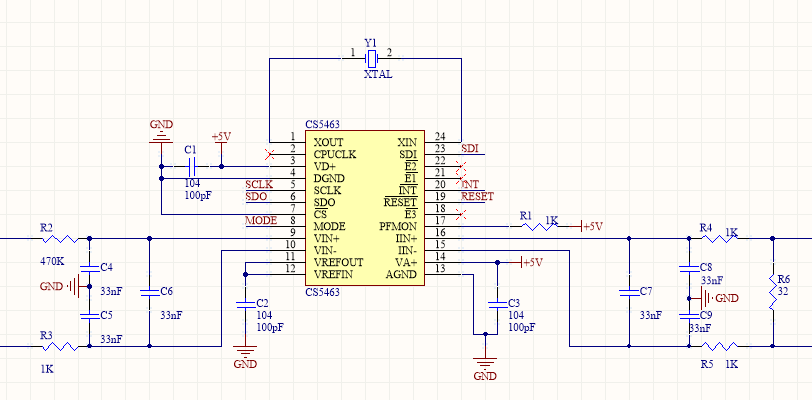

這個電路是我照著百度畫的，第三條，您覺得還缺什么嗎。
既然R6是串進去的是不是越小越好

1.電容的作用很簡單，起到濾高頻分量作用，其中包括差分和共模雜散；
2.R6是采樣電阻，應該是串聯到被測電路中，通過R4/R5限流后送入芯片放大后ADC采樣；
3.R2/R3是分壓電阻網絡，應該還有電阻，沒有給全。
