FT232RL電路，麻煩各位給點改進意見

查看數: 5040 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-9-5 22:51

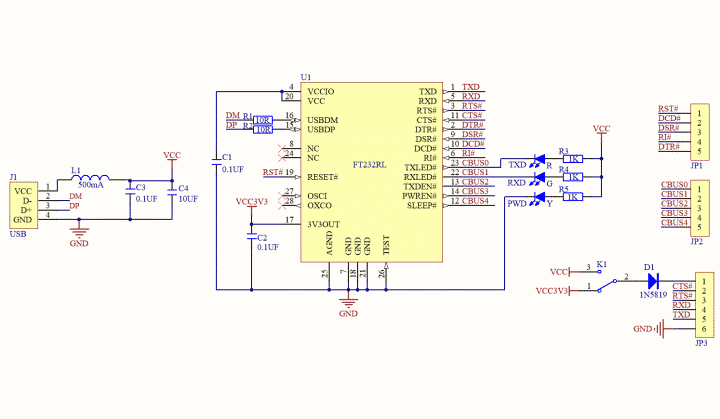

小弟剛學AD，畫了一款FT232的電路，各位老師傅給點改進意見~

回復

ID:362666 發表于 2018-9-8 14:46

jiangqq 發表于 2018-9-8 06:30
這個還要加晶振

加哪里，請說說你的見解

ID:394808 發表于 2018-9-8 06:30

這個還要加晶振

ID:362666 發表于 2018-9-8 04:10

howlclat 發表于 2018-9-6 09:28
我看一個市面上在賣的板子，右下角串口的電源接的是VCCIO，然后可選擇VCCIO是連接VCC(5v)還是3V3OUT
因為 ...

4號腳哪里忘記加VCC了，另外我在RXD TXD哪里加了一個MS712

ID:370370 發表于 2018-9-6 09:28

我看一個市面上在賣的板子，右下角串口的電源接的是VCCIO，然后可選擇VCCIO是連接VCC(5v)還是3V3OUT
因為串口TXD、RXD的電平是VCCIO決定的。如果是你圖中這樣，將開關撥到3.3V時，RXD、TXD的電平仍是5V

參與人數 1	黑幣 +30	收起理由
admin	+ 30	回帖助人的獎勵！

ID:96682 發表于 2018-9-6 00:00

記得這款芯片外圍電路沒那么少吧？而且還有點冷門（價格偏貴）

參與人數 1	黑幣 +20	收起理由
admin	+ 20	回帖助人的獎勵！
