基于51單片機的電壓表的問題

查看數: 2891 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-9-9 17:45

我從論壇上下了一個基于51單片機的電壓表，但我看不懂 1 電壓表不是應該有兩個表筆嗎，因為測的是兩點之間的電壓，可他只用了一個表筆，那他測的是哪兩點之間的電壓？ 2 為什么表筆那里要接一個滑動變阻器？ 3 輸 ...

回復

ID:386381 發表于 2018-9-10 07:25

因為地線他是共用了，接電位器起分壓作用啊，可測高電壓。

ID:347721 發表于 2018-9-9 21:34

哦，我明白了，我還以為那個滑動變阻器是測量電路的一部分呢，原來他只是被測量的啊

ID:7485 發表于 2018-9-9 21:04

這個電路只能測量5v電壓。如果想擴大量程，需要加分壓電阻。

ID:342822 發表于 2018-9-9 20:56

實際是用滑變電阻器模擬不同電位供單片機采樣。

ID:342822 發表于 2018-9-9 20:49

另一個表筆接地呀~~~~~ 和接電位器的表筆共同組成分壓電路

ID:394504 發表于 2018-9-9 19:40

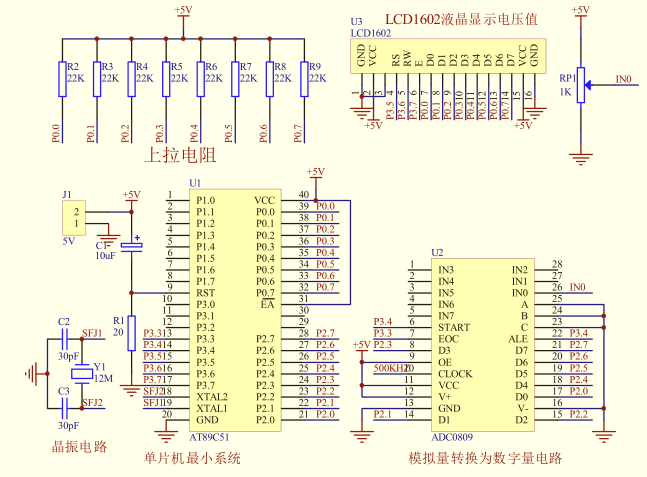

這個圖就是在測量滑動變阻器的滑片(IN0)對地的電壓如果要做成實物直接在ADC0809 (IN0) 連接紅表筆 GND連接黑表筆但是這個只能測量低于5V的電壓值
