如果是PWM控制的 那就是矩形波

這一生只為你 發表于 2018-9-30 11:17
電動車控制器產生的就是可調脈寬的方波，你第一次測出來的波形肯定不對，應該是你沒有斷開電機的接線，有雜 ...

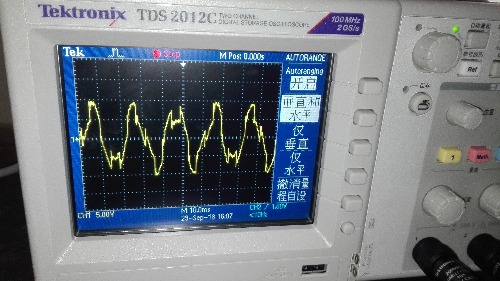

是的在電機連接的情況下測試的。我的測試接線方式對嗎？

電感的存在，波形不是矩形的！

波形與測試點有很大的關系

電動車控制器產生的就是可調脈寬的方波，你第一次測出來的波形肯定不對，應該是你沒有斷開電機的接線，有雜波混入了，正常的就應該是非常規整的方波

dabus 發表于 2018-9-29 22:28
無刷控制器 說明書上說 是正弦波

那是不是說就是接近正旋波交流電壓了？

hacarden 發表于 2018-9-29 21:51
是矩形波沒錯，如果你的示波器能看頻率頻譜的話應該略微看到諧波。是交流電可能是因?yàn)槟鞘菬o刷電機，你用直 ...

控制器進線是直流48V,經場效應管輸出為三相UVW，可用萬用表測出交流電36V。上邊的波形和測試方法對嗎？

無刷控制器 說明書上說 是正弦波

是矩形波沒錯，如果你的示波器能看頻率頻譜的話應該略微看到諧波。是交流電可能是因?yàn)槟鞘菬o刷電機，你用直流電測量自然是全部被擋下來，甚麼都看不到。

占空比可變的方波

矩形波

nautilus83 發表于 2018-9-29 19:42
應該是矩形波，用示波器看一下就清楚了

我的測試方法是主線測相線邊線測地這樣對嗎？或者是主線測相線邊線測進線直流負極？

從描述上看不出來是什么波形，要看怎么控制的

應該是矩形波，用示波器看一下就清楚了
