AD18 PCB 多余一根非信號線

查看數: 4346 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-10-14 22:23

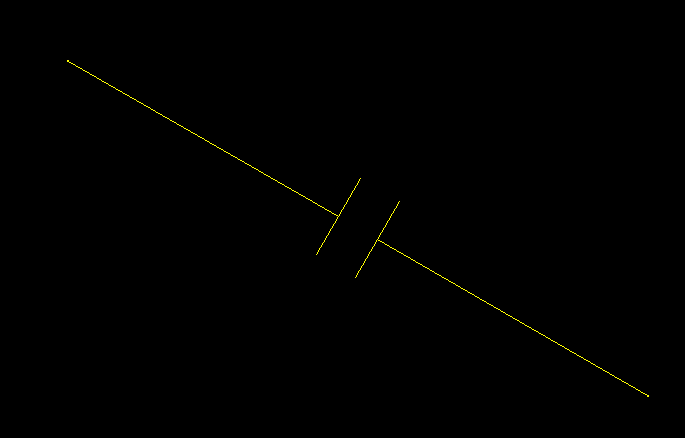

各位大神好！請教一個問題，我畫PCB的時候，不知道什么時候多出來了一根線，中間是切斷的符號，這個線不是信號線，也不是網絡線，具體看一下圖片，求大神解答，小弟在此謝過！

回復

ID:1016207 發表于 2022-4-8 16:14

檢查下原理圖，看看有沒有多余的NET

ID:149451 發表于 2022-4-6 21:35

pcb板框繪制時。工具選擇有問題吧。這里說的明白，我也剛學習了 http://www.torrancerestoration.com/bbs/dpj-136386-1.html

ID:406049 發表于 2018-10-17 09:26

HLzhou 發表于 2018-10-15 14:48
沒看到圖片

不好意思，我重新發一下

ID:406049 發表于 2018-10-17 09:13

奧斯特洛夫斯基發表于 2018-10-15 17:45
沒圖片，無法知到什么原因，重新發一次圖

不好意思，謝謝提醒

ID:105804 發表于 2018-10-15 17:45

沒圖片，無法知到什么原因，重新發一次圖

ID:406049 發表于 2018-10-15 15:19

更新，確認是報錯的線，但具體是什么錯誤還不知道

ID:389519 發表于 2018-10-15 14:48

沒看到圖片

ID:406049 發表于 2018-10-15 10:57

但還是不清楚具體的原因，還是希望有大神幫忙指教，根源是什么？

ID:406049 發表于 2018-10-15 10:57

更新：把原來的PCB內容全部框選，然后delete，再然后ctrl+z撤銷，這時候就沒有這根線了，
