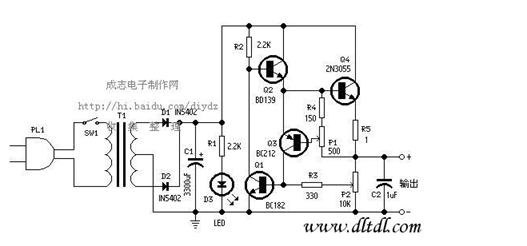

關于這個變壓器+分立元件的電源電路分析

查看數: 1605 | 評論數: 1 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-12-8 23:05

· P1 是用來設置限制最大輸出電流，調整它可以在相應的輸出電壓時，給出50mA-2A的電流限制。 · P2 用做輸出電壓調節。這里必須注意的是要求用對數型的電位器 ...

回復

ID:203000 發表于 2018-12-8 23:41

這是早期使用串聯穩壓電源。因效率低、發熱大已很少使用了。串聯穩壓是自動調節Q4電壓來穩壓，Q4功耗較大發熱較大，大電流穩壓必須加扇熱器。Q4替換等于或大于60V/15A/NPN三極管都可以替換。
