麻煩大佬們幫忙講解一下這個原理圖，整個都看不懂，求詳細到各部分電路

查看數: 1527 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-12-25 23:23

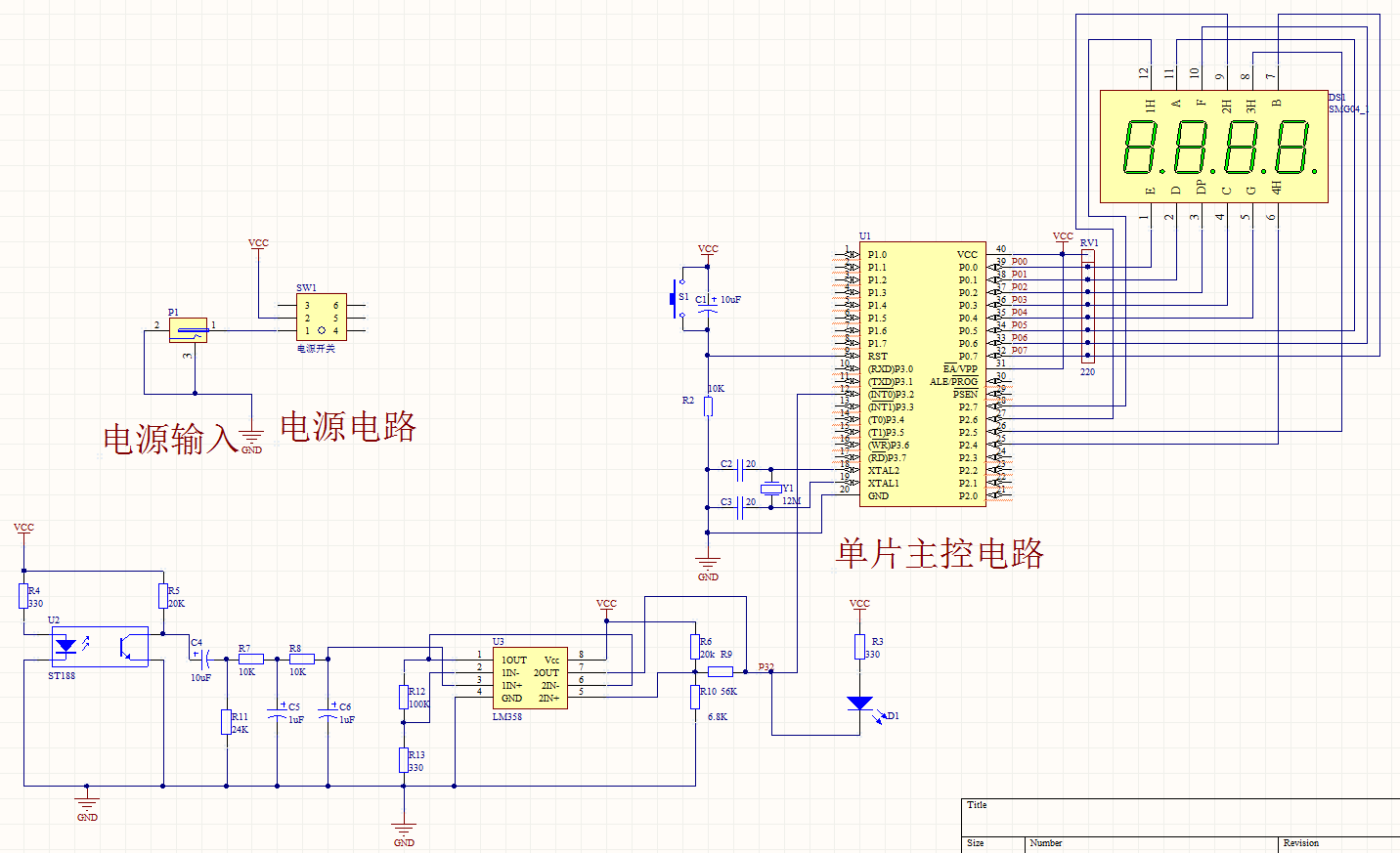

麻煩大佬們幫忙講解一下這個原理圖，整個都看不懂，求詳細到各部分電路。例如為什么使用這個元件，它是用了干嘛的

回復

ID:449525 發表于 2018-12-26 08:32

可以用軟件仿真下，那個LM358芯片是放大增益用的

ID:96682 發表于 2018-12-26 07:45

這貨通過紅外對管檢測，單片機處理顯示，常用于計數之類的，如轉速表，計數器，時速里程表...

ID:371527 發表于 2018-12-26 07:18

這個電路光耦部分的GND連在一起，起不到隔離作用，要用隔離電源吧，就是個計數器

ID:418295 發表于 2018-12-25 23:53

一共也沒幾個零件
