霍爾模塊電路里面的c1和滑動變阻器R3的作用是什么?

查看數: 2526 | 評論數: 1 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2018-12-26 22:50

正文摘要:

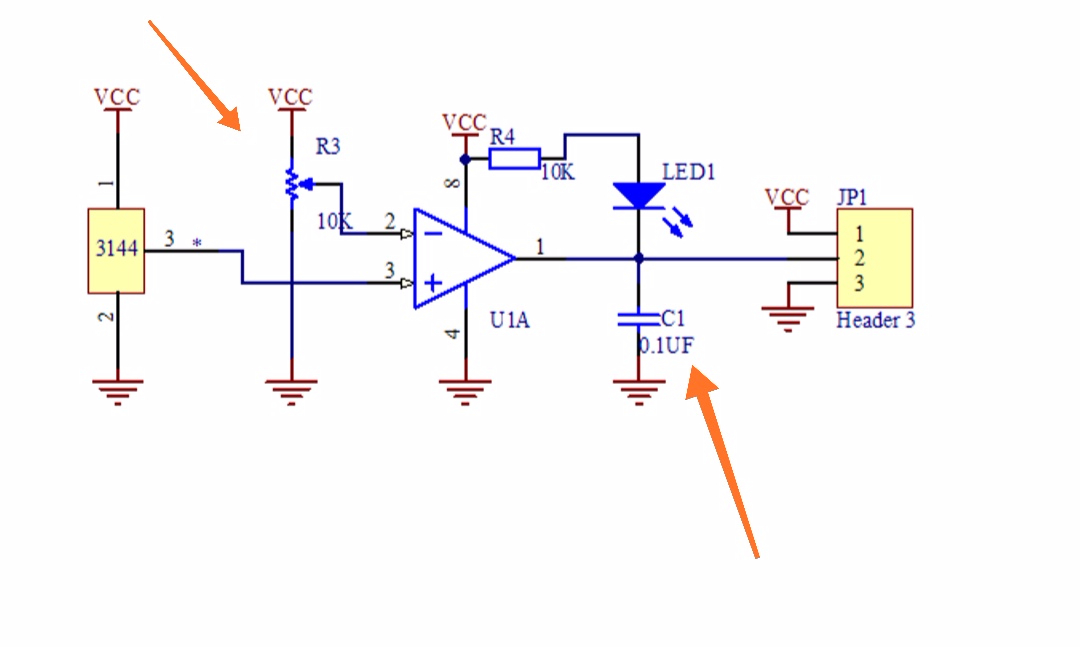

這個是一個霍爾模塊電路,里面的c1和滑動變阻器R3的作用分別是什么?

回復

ID:123289 發表于 2018-12-26 23:17
霍爾元件在磁場中,會有變化,在電路的配合下,可以形成一個電壓從3腳輸出,由于12腳接在0和5V,所以輸出也在0-5V之間。不同的磁場環境會對應有不同的電壓。將這個電壓送到比較器U1A的輸入+腳,與比較器2腳比較,而2腳的電壓取決于R3。調節R3就可以在不同的磁場環境下,改變量燈LED1門檻值。
