求大佬們幫幫忙看看這個水溫控制系統原理圖哪里有錯?

查看數: 2832 | 評論數: 6 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2019-2-25 17:29

正文摘要:

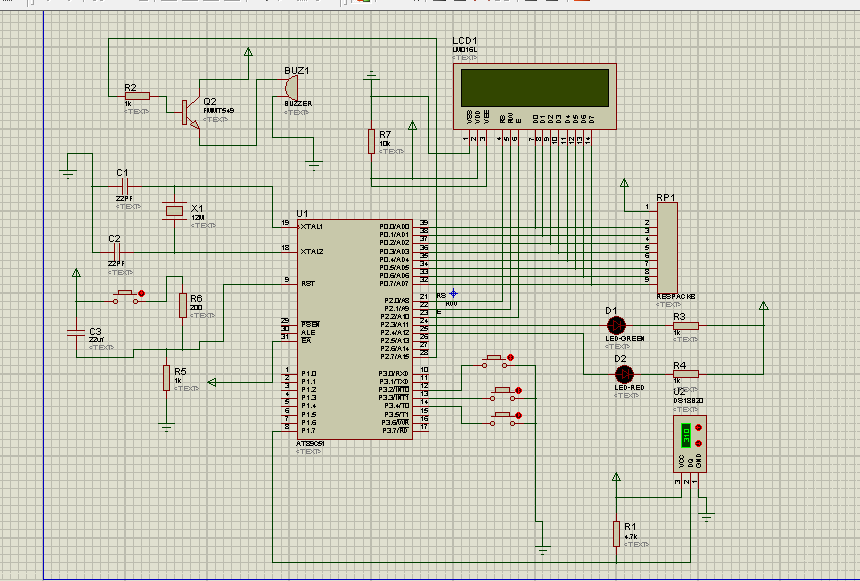

請大神們幫我看看,我這原理圖,我是要做一個基于單片機的水溫控制系統,能設置溫度上下限,并能自動報警提示,可以在液晶屏上顯示溫度,當溫度超過上限時,自動報警。低于下限時,自動加熱。我是用Protues做的原理 ...

回復

ID:373388 發表于 2019-2-26 10:40
蜂鳴器控制三級管Q2要是控制電源端, 基極R2可以不接電阻,接電阻的話就接小于50歐姆的,一般有源蜂鳴器正極端接電源,用三級管控制副端。
ID:158375 發表于 2019-2-26 08:59
主要的加熱器件沒有體現啊,怎么控制加熱呢?用繼電器、還是光藕?
應加上:當溫度超過上限時,自動停止加熱并報警。
ID:478396 發表于 2019-2-26 08:39
頂頂頂,大佬們快來幫我看看,可憐可憐我
ID:213173 發表于 2019-2-26 08:18
51單片機I/O口高電平不足以使晶體管飽和導通。建議用低電平驅動PNP晶體管,蜂鳴器接晶體管的C極。
ID:469932 發表于 2019-2-26 02:06
D1與D2放反了,控制也是控制LED
ID:96682 發表于 2019-2-26 00:13
僅仿真圖來看

注意1602的電源,再就是電阻阻值大小問題,在這里面 R6 完全是多余的
